CISCOM8220GX-4XGF-8GF-8GT – Switch Industrial Não Gerenciável em Trilho DIN de Camada 3, 4x portas 10G SFP+, 8x portas 1G SFP e 8x portas 1G RJ45
| ■ CISCOM8220GX-4XGF-8GF-8GT2 – Switch Industrial |
| ■ Características e Especificações |
|

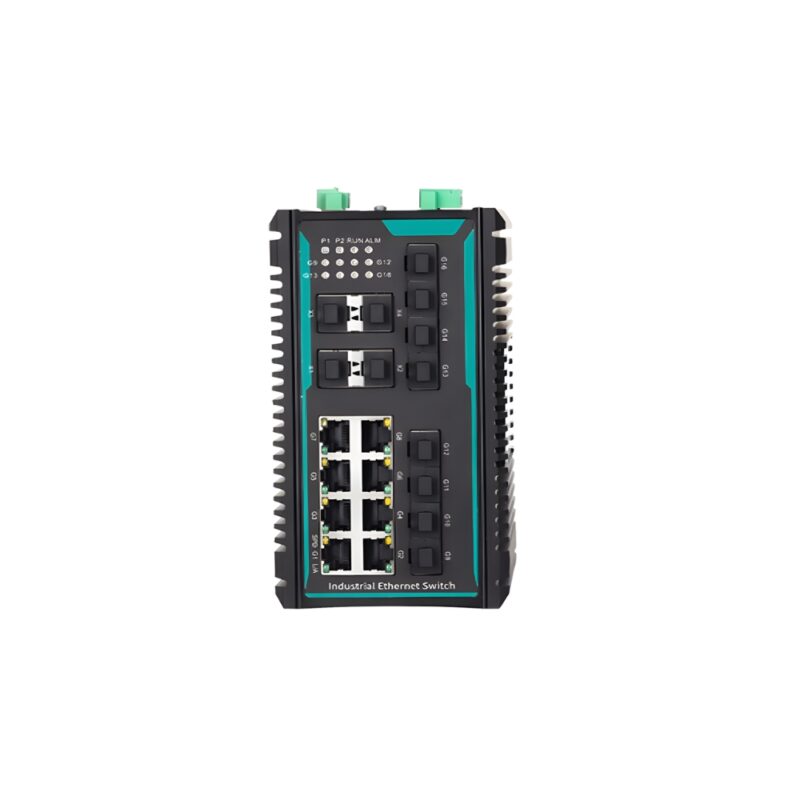

• Suporte a 4 portas SFP+ de 10G e 8 portas SFP de 1G, além de 8 portas RJ45 de 1G.
|
| • Mecanismo de processamento store-and-forward, garantindo eficiência e estabilidade na transmissão de dados. |
| • Gerenciamento centralizado por meio de CLI, TELNET/SSH, HTTP/HTTPS e SNMP. |
| • Compatível com VLAN 802.1Q e segmentação avançada com base em MAC, sub-rede e protocolo. |
| • Proteção contra loops de rede com suporte a STP/RSTP/MSTP, ERPS e EAPS. |
| • Estrutura metálica robusta, com design sem ventoinha para dissipação eficiente de calor. |
| • Temperatura de operação: -40°C a +75°C. |
Visão Geral do Switch Industrial

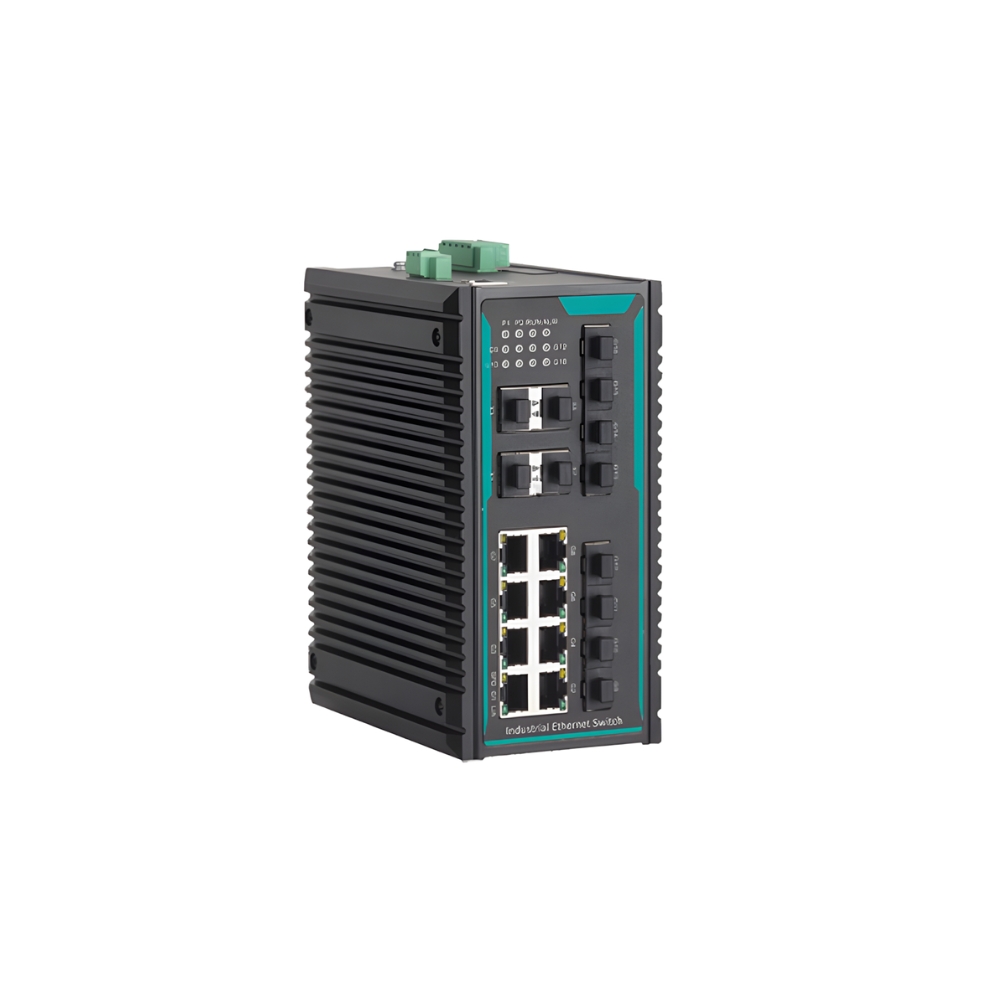

■ Switch Industrial CISCOM8220GX-4XGF-8GF-8GT
O switch Ethernet industrial de camada 3 CISCOM8220GX-4XGF-8GF-8GT suporta 4 portas 10G SFP+, 8 portas 1G SFP e 8 portas 1G RJ45. Ele adota um mecanismo de armazenamento e encaminhamento e possui fortes capacidades de processamento de largura de banda, solucionando automaticamente erros de pacotes de dados, reduzindo falhas de transmissão e suportando facilmente redes 10G para garantir transmissão de dados estável, confiável e eficiente. O produto utiliza componentes de grau industrial, combinados com um design de sistema de alto padrão e controle de produção rigoroso. Instalação padrão de rack 1U de 19 polegadas, chassi de alumínio de alta resistência e durabilidade, dissipação de calor eficiente sem ventoinha, operação em ampla faixa de temperatura de -40°C a +75°C e design de proteção industrial de alto padrão que pode se adaptar a uma variedade de ambientes de trabalho adversos, garantindo desempenho de comunicação estável.
O switch de camada 3 CISCOM8220GX-4XGF-8GF-8GT atende aos principais padrões de comunicação no campo industrial e aos requisitos técnicos, como comunicação em tempo real, segurança de rede, entre outros. O produto oferece várias formas de gerenciamento de switches, como acesso à linha de comando do switch (CLI) por meio da porta CONSOLE ou protocolo TELNET/SSH, interface WEB do switch por meio de HTTP/HTTPS e o MIB do dispositivo por meio do protocolo SNMP. Diversos protocolos de rede e padrões da indústria, como RIP, OSPF, VRRP, PIM, EAPS, ERPS, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP, IGMP Snooping, GMRP, LLDP, 802.1X, ACL, DHCP, SNTP, espelhamento de porta, DDM, Ping, Tracert, etc. Em termos de instalação, oferece a escolha flexível entre montagem em trilho DIN ou tipo de montagem em mesa. Os produtos são amplamente utilizados em energia integrada, cidades inteligentes, transporte ferroviário, transporte inteligente, fábricas inteligentes, automação industrial e outros campos.
Principais Características do Produto
■ Switch Industrial CISCOM8220GX-4XGF-8GF-8GT
- Suporte à supressão de tempestades de broadcast, multicast e unicast desconhecido, detectando tempestades de pacotes de broadcast e multicast para evitar problemas de sobrecarga na rede.
- Suporte a agregação de link estática e dinâmica (LACP), aumentando a largura de banda de transmissão, melhorando a confiabilidade do link e permitindo o compartilhamento de carga na rede.
- Suporte a espelhamento de portas, coleta de dados de entrada/saída das portas e dados bidirecionais para detecção de rede e gerenciamento de falhas.
- Suporte a VLAN 802.1Q, fornecendo interfaces Access, Trunk e Hybrid para dividir múltiplos domínios de broadcast e melhorar a segurança da rede.
- Suporte a divisão de VLAN baseada em porta, MAC, protocolo, sub-rede IP, etc., para aplicação em diferentes ambientes.
- Suporte ao protocolo GVRP para distribuição dinâmica, registro e propagação de atributos de VLAN, mantendo VLANs dinâmicas.
- Suporte à tabela de endereços MAC e limite de tempo de envelhecimento, com endereços MAC unicast/multicast estáticos vinculados à interface para garantir o uso por usuários legítimos.
- Suporte aos protocolos multicast, como PIM, IGMP, GMRP e IGMP Snooping, reduzindo o broadcast de dados multicast na rede e economizando recursos.
- Suporte ao protocolo de descoberta da camada de enlace LLDP para obter informações de dispositivos vizinhos LLDP, monitorar o status do link e facilitar o gerenciamento de topologia e localização de falhas.
- Suporte à tecnologia de proteção de múltiplos loops Ethernet (ERPS), fornecendo backup de links, rápida convergência, melhor estabilidade da rede e suporte a redes de múltiplos loops.
- Suporte aos protocolos de árvore geradora STP, RSTP e MSTP, eliminando loops na rede e melhorando a confiabilidade.
- Suporte ao protocolo de proteção de loop EAPS e ao protocolo privado CS-RingV2, melhorando a confiabilidade da comunicação do sistema.
- Suporte à detecção de loopback para prevenir loops de rede e tempestades de pacotes na rede.
- Suporte ao protocolo de redundância de roteamento virtual (VRRP), formando roteadores virtuais para backup redundante.
- Suporte à configuração de roteamento estático IPv4 e aos protocolos de roteamento dinâmico RIPv1/v2 e OSPF para roteamento e encaminhamento.
- Suporte aos modos de acesso de rede HTTP, HTTPS, TELNET e SSH, com SSH fornecendo login remoto seguro.
- Suporte ao SNMPv1/v2c/v3 para consulta de informações, modificação e solução de problemas por meio do sistema de gerenciamento de rede MIB, permitindo gerenciamento centralizado.
- Suporte à qualidade de serviço (QoS), priorizando voz, vídeo e dados importantes para resolver congestionamento na rede.
- Suporte a listas de controle de acesso (ACL), filtrando mensagens TCP/UDP/ICMP/IGMP com base nos endereços IP de origem/destino e no endereço MAC.
- Suporte à autenticação de porta 802.1X, fornecendo autenticação e controle de acesso para usuários que entram na rede.
- Suporte à redundância de energia dupla, com alarme de queda de relé e notificações para sistemas de monitoramento superiores.
- Suporte a alarmes de falha de porta em sistemas superiores para gerenciamento aprimorado.
Para mais informações e especificações detalhadas, acesse o datasheet ou entre em contato através do e-mail contato@portwell.com.br.
Especificações Técnicas
| Software | |
|
Switching
|
– Suporte a VLAN 802.1Q. |
| – Suporte a agregação de VLAN baseada em MAC, protocolo, sub-rede e isolamento de portas. | |
| – Suporte a configuração de portas: taxa de porta, modo duplex, controle de fluxo e jumbo frames. | |
| – Suporte a LACP para agregação dinâmica de links. | |
| – Suporte a endereços MAC estáticos e vinculação de portas. | |
|
TSN
|
– Suporte a IEEE 802.1Qbv, Qbu. |
| – Suporte a IEEE 802.1CB para replicação e eliminação de pacotes redundantes (FRER). | |
|
Redundância
|
– Suporte aos protocolos STP/RSTP/MSTP. |
| – Suporte a ERPS. | |
| – Suporte ao CS-Ring para proteção em anéis Ethernet. | |
|
Multicast
|
– Suporte a IGMP Snooping. |
| – Suporte a PIM-DM e PIM-SM. | |
|
Roteamento
|
– Suporte a roteamento estático. |
| – Suporte a roteamento dinâmico OSPF e RIPv1/v2. | |
| – Suporte ao protocolo de redundância VRRP. | |
|
Gerenciamento de Segurança
|
– Suporte aos modos de acesso HTTP, HTTPS, TELNET e SSH. |
| – Suporte a ACLs para controle de acesso por L2/L4. | |
| – Suporte à autenticação de porta 802.1X. | |
|
Gerenciamento e Manutenção
|
– Suporte a QoS e gerenciamento de filas de prioridade. |
| – Suporte a SNMPv1/v2c/v3 e LLDP. | |
| – Suporte a diagnósticos como Ping, Tracert e DDM. | |
| – Suporte a gerenciamento centralizado de usuários e sincronização de configurações. | |
| Capacidades do Switch | |
| Tipo de Processamento | Store-and-Forward (Armazenamento e Encaminhamento). |
| Largura de Banda | 320Gbps. |
| Tamanho do Buffer | 16Mbit. |
| Tamanho da Tabela MAC | 32K. |
| Interfaces | |
| Portas de Fibra 10G | 4 portas SFP+ compatíveis com módulos de fibra de 10G/1G. |
| Portas de Fibra 1G | 8 portas SFP de 1G. |
| Portas de Cobre 1G | 8 portas RJ45 10/100/1000Base-T com detecção automática. |
| Relés | 1 saída de alarme por relé, conector de terminal 3 pinos de 5,08mm. |
| Console | 1 porta RS232 para configuração e depuração. |
| Indicadores LED | LEDs de status para energia, operação e conexão de portas. |
| Energia | |
| Entrada | DC1248V ou AC 100240V com redundância de energia. |
| Consumo | <20W em carga máxima. |
| Conexão | Bloco terminal de 3 pinos. |
| Características Físicas | |
| Dimensão | 160×52×152mm. |

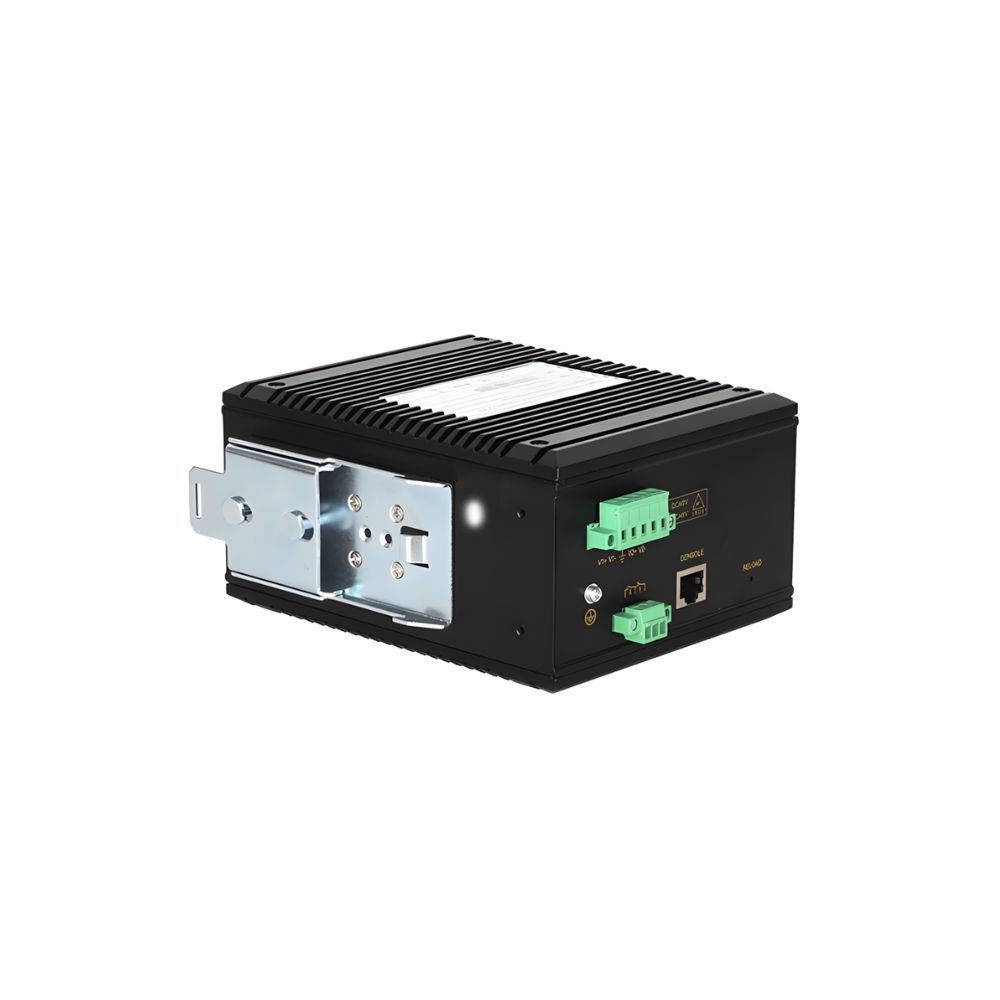

| Montagem | Instalação padrão DIN de 35mm ou montagem em mesa. |
| Peso | Cerca de 1,5kg. |
| Ambiente de Trabalho | |
| Temperatura de Operação | -40°C a +75°C. |
| Temperatura de Armazenamento | -40°C a +85°C. |
| Umidade | 5% ~ 95% (sem condensação). |
| Padrões Industriais | |
| EMC | IEC 61000-4-2/3/4/5/6 para diferentes níveis de resistência. |
