COM-ISGL2-10P-7210 – Switch Ethernet Industrial Gerenciável – 10 Portas, 2xGigabit SFP, 8×10/100Tx RJ-45, Alimentação DC9~60V, Montagem Trilho DIN
| COM-ISGL2-10P-7210 – Switch Ethernet Industrial Gerenciável – 10 Portas |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral

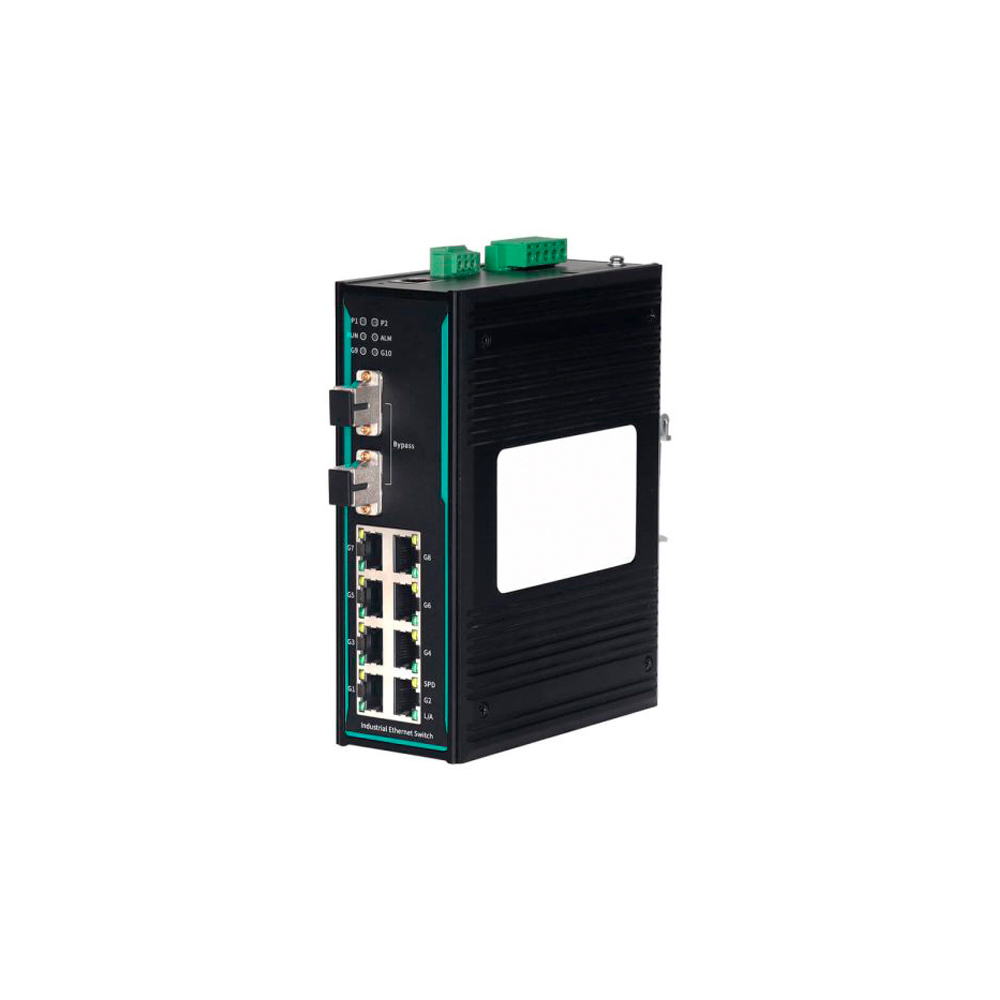

O COM-ISGL2-10P-7210 é um switch Ethernet industrial gerenciável por Bypass Din Rail de camada 2 gigabit. Ele suporta 2 portas de fibra gigabit e 8 portas de cobre de 1000M. Entre elas, a porta de fibra 9 e a porta de fibra 10 suportam a função Bypass, que pode ser conectada diretamente após o dispositivo ser desligado, ignorando o nó defeituoso, evitando a interrupção da rede e garantindo a operação normal da rede. Este switch utiliza um mecanismo de armazenamento e encaminhamento, fornecendo recursos robustos de processamento de largura de banda, enquanto detecta e reduz automaticamente erros de transmissão, garantindo uma transferência de dados estável, confiável e eficiente.
O produto possui componentes de nível industrial cuidadosamente selecionados, design de sistema de alto padrão e controle de produção. Ele foi projetado para instalação em trilho DIN padrão de 35 mm, alojado em um gabinete metálico de alta resistência, robusto e durável. O design sem ventoinha permite dissipar o calor de forma eficaz e operar de forma confiável em uma ampla faixa de temperatura de -40°C a +75°C. O dispositivo também atende a altos padrões de proteção industrial, tornando-o adequado para ambientes de trabalho desafiadores, garantindo um desempenho de comunicação estável.
O COM-ISGL2-10P-7210 suporta uma variedade de recursos e protocolos de rede, incluindo MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802. 1X, IGMP Snooping, ACL, controle de acesso WEB/TELNET/SSH, agregação estática, espelhamento de porta, vinculação de endereço MAC estático, diagnóstico de rede, detecção de loopback, logs de e-mail, alarmes, SNTP, logs de sistema e atualizações de firmware online. Esses recursos aprimoram o desempenho, a confiabilidade e a segurança da rede, tornando-o adequado para diversos requisitos complexos de rede. O produto passou por rigorosos testes de funcionalidade, resiliência à temperatura, conformidade com a segurança e compatibilidade eletromagnética (EMC).
Ele atende às demandas de redes complexas e ambientes industriais adversos e pode ser amplamente aplicado em áreas como energia abrangente, cidades inteligentes, transporte ferroviário, tráfego inteligente, fábricas inteligentes, automação industrial e muito mais.
Características Principais
- Suporta limitação de taxa para pacotes de transmissão, multicast desconhecidos e unicast desconhecidos, com detecção e prevenção de tempestades de pacotes de transmissão e multicast para evitar tempestades de rede
- Suporta agregação estática de links e agregação dinâmica LACP para aumentar a largura de banda de transmissão e aprimorar a confiabilidade do link
- Suporte ao espelhamento de portas para coletar dados de entrada e saída de portas para detecção de rede e gerenciamento de falhas
- Suporte 802.1Q VLAN, fornecendo interfaces de acesso, tronco e híbridas para fácil divisão de vários domínios de transmissão, aumentando a segurança da rede
- Suporte IGMP Snooping para estabelecer uma tabela de encaminhamento multicast de camada 2, reduzindo a transmissão de dados multicast na rede e conservando os recursos da rede
- Suporte LLDP (Link Layer Discovery Protocol) para obter informações de dispositivos vizinhos LLDP, monitorar status de link, facilitar o gerenciamento de topologia e localização de falhas
- Suporte ERPS (Ethernet Ring Protection Switching) para proteção de rede em anel múltiplo, backup de link, convergência rápida e estabilidade de rede aprimorada
- Suporte RSTP (Rapid Spanning Tree Protocol) compatível com STP (Spanning Tree Protocol) para eliminar loops de rede e aumentar a confiabilidade da rede
- Suporte ao controle WEB com controle de acesso aos protocolos HTTP e HTTPS, bem como restrições de endereço IP de login
- Suporte a gerenciamento centralizado SNMPv1/v2c/v3 e mensagens TRAP SNMPv1/v2c/v3, incluindo suporte para notificações TRAP padrão e TRAP privadas
- Suporte RMON (Remote Monitoring) para monitoramento remoto de rede, estatísticas e alarmes para vários tipos de quadros de dados, adequado para monitoramento e gerenciamento remotos em sistemas de gerenciamento de rede
- Suporte QoS (Qualidade de Serviço) para priorizar transmissão de voz, vídeo e dados críticos em dispositivos de rede, abordando o congestionamento da rede
- Suporte ACL (Access Control List) com regras de filtragem personalizáveis para vários tipos de quadros, permitindo filtragem ou limitação de taxa de pacotes específicos
- Suporte à autenticação de porta 802.1X para autenticação de usuário no acesso à rede, fornecendo autenticação de login local e RADIUS
- Suporta funções de alarme, incluindo falha de fornecimento de energia, tempestades de rede e alarmes de desconexão de porta
- Suporte à detecção de loopback para evitar loops de rede e tempestades de rede associadas
- Suporte para gravação, download e categorização de informações de log do sistema, com saída disponível por meio de páginas da WEB, hosts de log e consoles
Especificações Técnicas
| Programas | |
| Comutação | Suporte à configuração de porta, limitação de taxa de porta, supressão e detecção de tempestades, agregação de portas, LACP e estatísticas de porta. Suporte 802.1Q VLAN e isolamento de porta. Suporte ao envelhecimento de endereços MAC e à vinculação de endereços MAC estáticos. |
| Redundância | Suporte à tecnologia de rede em anel proprietária MW-Ring v1/v2. Suporte ERPS (Ethernet Ring Protection Switching). Suporte RSTP (Rapid Spanning Tree Protocol) e compatibilidade com STP (Spanning Tree Protocol). |
| Multidifusão | Suporte IGMP Snooping e vínculo de endereços MAC multicast estático. |
| Segurança e Gerenciamento | Suporte ao controle de acesso via WEB, TELNET e SSH. Suporte ACL (Access Control List) para filtragem de tráfego. Suporte à autenticação de porta 802.1X. Suporte à detecção de loopback, alarmes e envio de registros por e-mail. |
| Gestão e Manutenção | Suporte QoS, SNMP v1/v2c/v3, SNMP TRAP, RMON, LLDP. Espelhamento de porta, Ping, permissões de usuário, registro do sistema, sincronização de horário local/NTP, horário de verão. Reinicialização online, redefinição de fábrica, atualização do sistema, upload/download de arquivos de configuração. Gerenciamento por MW-NMPv2, MixView e MaxView. |
| Capacidade de Troca | |
| Tipo de Processamento | Armazenar e encaminhar |
| Largura de Banda do Backplane | 20 Gbps |
| Tamanho do Buffer | 4,1 Mbit |
| Tabela de Endereços MAC | 8K |
| Interface | |
| Porta de Fibra Gigabit | 2 portas 1000Base-X (compatíveis com 100Base-FX), conector SC de fibra única monomodo, suporte a G9 e G10, com comprimento de onda e distância configuráveis. |
| Porta de Cobre Gigabit | 8 × 10/100/1000Base-T(X), full/half duplex, auto MDI/MDI-X |
| Relé | 1 saída de alarme com bloco de terminais de 3 pinos (3,81 mm) |
| CONSOLE | 1 porta RJ45 com sinal RS232 para depuração e configuração |
| LED de Status | Indicador de energia, operação, alarme, interface e velocidade da porta Ethernet |
| Fonte de Energia | |
| Tensão de Entrada | DC 12V~48V, alimentação dupla redundante, sem polaridade |
| Consumo de Energia | <12W @ DC24V (carga total) |
| Conexão | Bloco de terminais de 5 pinos com passo de 5,08 mm |
| Características Físicas | |
| Dimensões | 160 × 58 × 122 mm (clipe de montagem em trilho DIN excluído) |
| Instalação | Trilho DIN padrão de 35 mm |
| Código IP | IP40 |
| Peso | 0,87 kg |
| Ambiente de Trabalho | |
| Temperatura de Operação | -40°C ~ +75°C |
| Temperatura de Armazenamento | -40°C ~ +85°C |
| Humidade Relativa | 5% ~ 95% (sem condensação) |
| Padrão da Indústria | |
| CEM | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surge): Nível 4 – Portas Ethernet com proteção contra surtos de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
| Instalação | Trilho DIN |
|---|
