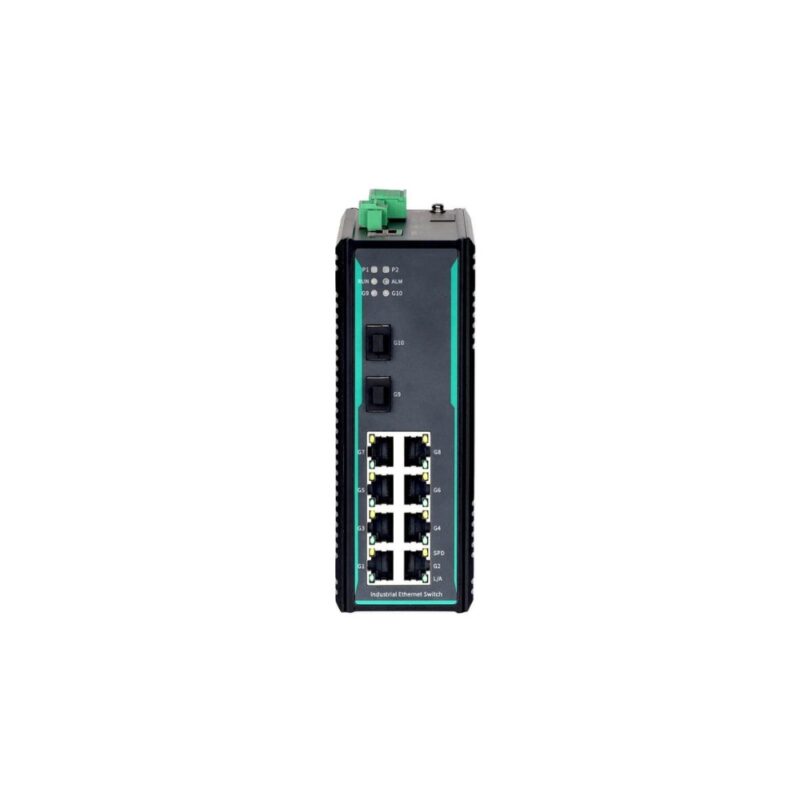

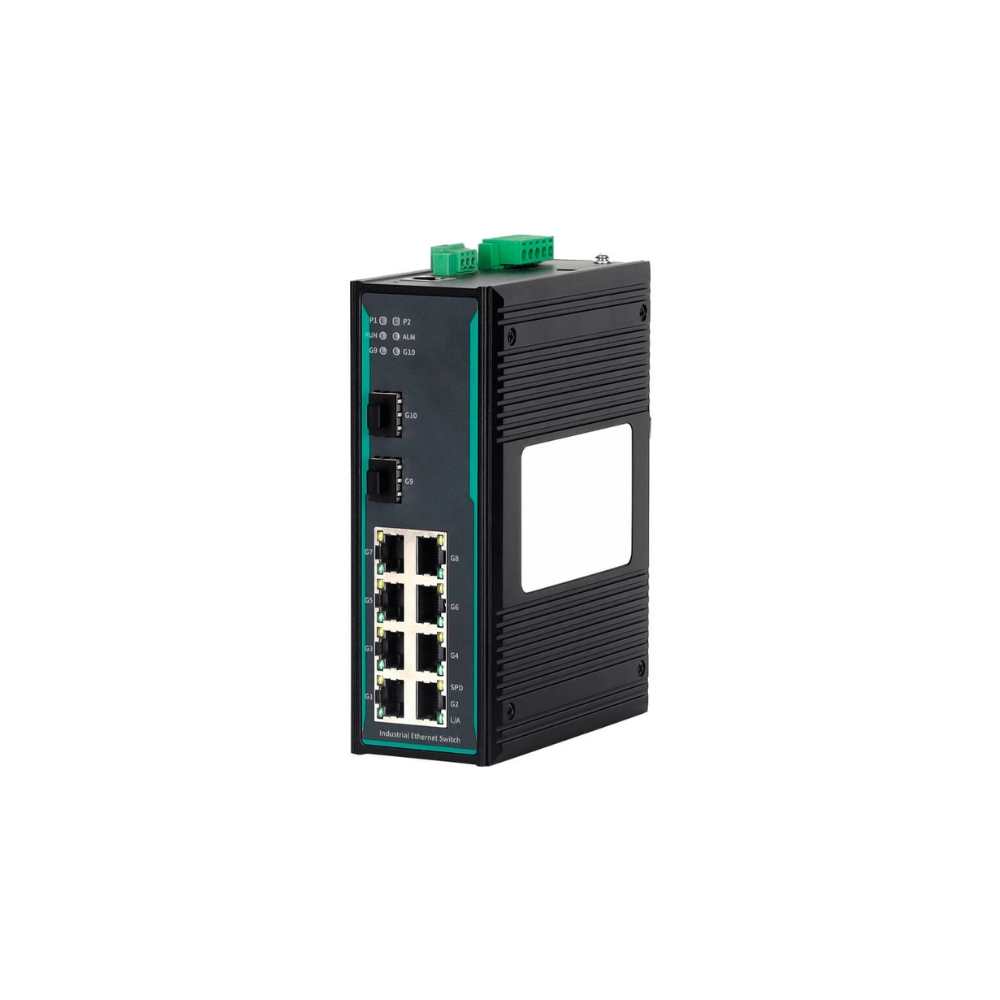

COM-ISGL2-10P-7210GBP-2GTS-8GT – Switch Ethernet Industrial Gerenciável Layer 2 – 10 portas, 8×10/100/1000Base-T(X) RJ45, 2x1000Base-X, Alimentação Dupla DC 12~48V, Trilho DIN
| COM-ISGL2-10P-7210GBP-2GTS-8GT – Switch Ethernet industrial de trilho DIN gerenciável Gigabit L2 de 10 portas |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
A série COM-ISGL2-10P-7210GBP-2GTS-8GT é um switch Ethernet industrial gerenciável em trilho DIN de camada 2, totalmente gigabit. Ele suporta 2 portas SFP Gigabit e 8 portas de cobre Gigabit. Este switch utiliza um mecanismo de armazenamento e encaminhamento, fornecendo recursos robustos de processamento de largura de banda, enquanto detecta e reduz automaticamente erros de transmissão, garantindo uma transferência de dados estável, confiável e eficiente.
O produto conta com componentes de nível industrial cuidadosamente selecionados, design de sistema de alto padrão e controle de produção. Ele foi projetado para instalação em trilho DIN padrão de 35 mm, alojado em um gabinete metálico de alta resistência, robusto e durável. O design sem ventoinha permite dissipar o calor de forma eficaz e operar de forma confiável em uma ampla faixa de temperatura de -40 °C a +75 °C. O dispositivo também atende a altos padrões de proteção industrial, tornando-o adequado para ambientes de trabalho desafiadores, garantindo um desempenho de comunicação estável.
A série COM-ISGL2-10P-7210GBP-2GTS-8GT suporta uma variedade de recursos e protocolos de rede, incluindo MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, LACP, LLDP, SNMPv1/v2c/v3, RMON, QoS, 802.1X, IGMP Snooping, ACL, controle de acesso WEB/TELNET/SSH, agregação estática, espelhamento de portas, vinculação de endereços MAC estáticos, diagnóstico de rede, detecção de loopback, logs de e-mail, alarmes, SNTP, logs do sistema e atualizações de firmware online. Esses recursos aprimoram o desempenho, a confiabilidade e a segurança da rede, tornando-o adequado para diversos requisitos complexos de rede.
O produto passou por rigorosos testes de funcionalidade, resiliência à temperatura, conformidade com a segurança e compatibilidade eletromagnética (EMC).
Características Principais
- Suporta limitação de taxa para pacotes de transmissão, multicast desconhecidos e unicast desconhecidos, com detecção e prevenção de tempestades de pacotes de transmissão e multicast para evitar tempestades de rede
- Suporta agregação estática de links e agregação dinâmica LACP para aumentar a largura de banda de transmissão e aprimorar a confiabilidade do link
- Suporte ao espelhamento de portas para coletar dados de entrada e saída de portas para detecção de rede e gerenciamento de falhas
- Suporta VLAN 802.1Q, fornecendo interfaces de acesso, tronco e híbridas para fácil divisão de vários domínios de transmissão, aumentando a segurança da rede
- Suporte ao IGMP Snooping para estabelecer uma tabela de encaminhamento multicast de camada 2, reduzindo a transmissão de dados multicast na rede e conservando os recursos da rede
- Suporte LLDP (Link Layer Discovery Protocol) para obter informações de dispositivos vizinhos LLDP, monitorar status de link, facilitar o gerenciamento de topologia e localização de falhas
- Suporte ERPS (Ethernet Ring Protection Switching) para proteção de rede em anel múltiplo, backup de link, convergência rápida e estabilidade de rede aprimorada
- Suporte RSTP (Rapid Spanning Tree Protocol) compatível com STP (Spanning Tree Protocol) para eliminar loops de rede e aumentar a confiabilidade da rede
- Suporte ao controle WEB com controle de acesso aos protocolos HTTP e HTTPS, bem como restrições de endereço IP de login
- Suporte ao gerenciamento centralizado SNMPv1/v2c/v3 e mensagens TRAP SNMPv1/v2c/v3, incluindo suporte para notificações TRAP padrão e TRAP privadas
- Suporte RMON (Monitoramento Remoto) para monitoramento remoto de rede, estatísticas e alarmes para vários tipos de quadros de dados, adequado para monitoramento e gerenciamento remotos em sistemas de gerenciamento de rede
- Suporte QoS (Qualidade de Serviço) para priorizar transmissão de voz, vídeo e dados críticos em dispositivos de rede, abordando o congestionamento da rede
- Suporte ACL (Lista de Controle de Acesso) com regras de filtragem personalizáveis para vários tipos de quadros, permitindo filtragem ou limitação de taxa de pacotes específicos
- Suporte à autenticação de porta 802.1X para autenticação de usuário no acesso à rede, fornecendo autenticação de login local e RADIUS
- Suporta funções de alarme, incluindo falha de fornecimento de energia, tempestades de rede e alarmes de desconexão de porta
- Suporte à detecção de loopback para evitar loops de rede e tempestades de rede associadas
- Suporte para gravação, download e categorização de informações de log do sistema, com saída disponível por meio de páginas da WEB, hosts de log e consoles
Especificações Técnicas
| Software | |
| Troca | Suporte à configuração de porta, limitação de taxa de porta, supressão de tempestade, detecção de tempestade, agregação de porta, LACP e estatísticas de porta Suporte a VLAN 802.1Q e isolamento de porta Suporte ao envelhecimento do endereço MAC e à vinculação estática do endereço MAC |
| Redundância | Suporte à tecnologia de rede em anel proprietária MW-Ringv1/v2 Suporte ERPS (Ethernet Ring Protection Switching) Suporte a RSTP (Rapid Spanning Tree Protocol) e compatível com STP (Spanning Tree Protocol) |
| Multicast | Suporte IGMP Snooping Suporte à vinculação de endereço MAC multicast estático |
| Gestão de Segurança | Suporte para controle de acesso WEB, TELNET e SSH Suporte ACL (Lista de Controle de Acesso) para filtragem de tráfego Suporte à autenticação de porta 802.1X Suporte para detecção de loopback, alarmes e registro de e-mail |
| Gestão e Manutenção | Suporte QoS, SNMP v1/v2c/v3, SNMPv1/v2c/v3 TRAP, RMON e LLDP Suporte a espelhamento de porta e ping Suporte ao gerenciamento de privilégios do usuário, registros do sistema, sincronização de horário local/de rede e horário de verão Suporte para reinicialização on-line, redefinição de fábrica, atualização do sistema e upload/download de arquivos de configuração Suporte MW-NMPv2, gerenciamento MW-View |
| Capacidade de comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 20 Gbps |
| Tamanho do buffer | 4,1 Mbits |
| Tamanho da tabela MAC | 8K |
| Interface | |
| Porta de fibra Gigabit | 2 portas Gigabit SFP 1000Base-X, compatíveis com 100Base-FX |
| Porta de cobre Gigabit | 8 portas de cobre 10/100/1000Base-T(X), suportando full/half duplex, MDI/MDI-X automático |
| Relé | 1 saída de alarme de relé com espaçamento de 3 pinos de 3,81 mm e conectores de terminal de travamento |
| CONSOLE | 1 porta CONSOLE com conector RJ45, suportando sinal RS232 para depuração de dispositivos e configuração de comandos |
| LED de status | Indicador de energia Indicador de operação Indicador de alarme Indicador de interface Indicador de velocidade da porta Ethernet |
| Fonte de energia | |
| Tensão de entrada | Modelo DC: DC960V, redundância de alimentação dupla, não polar Modelo CA: CA85~264V / CC110~370V |
| Consumo de energia | <10W @DC24V (carga total) |
| Conexão | Bloco de terminais de 5 pinos com passo de 5,08 mm |
| Características físicas | |
| Dimensões | 160 × 58 × 122 (mm) (clipe de montagem em trilho DIN excluído) |
| Instalações | Instalação em trilho DIN padrão de 35 mm |
| Código IP | IP40 |
| Peso | 0,9 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C ~ +75°C |
| Temperatura de armazenamento | -40°C ~ +85°C |
| Umidade relativa | 5% ~ 95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surto): Nível 4 As portas Ethernet suportam proteção contra surtos de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
