COM-ISGL2-12P-7212G-4GF-8GT-AD220 – Switch Ethernet Industrial Gerenciável Layer 2 – 12 Portas, 8×10/100/1000Base-T(x) RJ45, 4x1GBase-X SFP, Alimentação CA 85-264V/CC 110~370V, Trilho DIN
| COM-ISGL2-12P-7212G-4GF-8GT-AD220 – Switch Ethernet industrial gerenciável de camada 2 com trilho DIN de 12 portas |
| Características Técnicas |
|
|
|
|
|
Descrição Geral

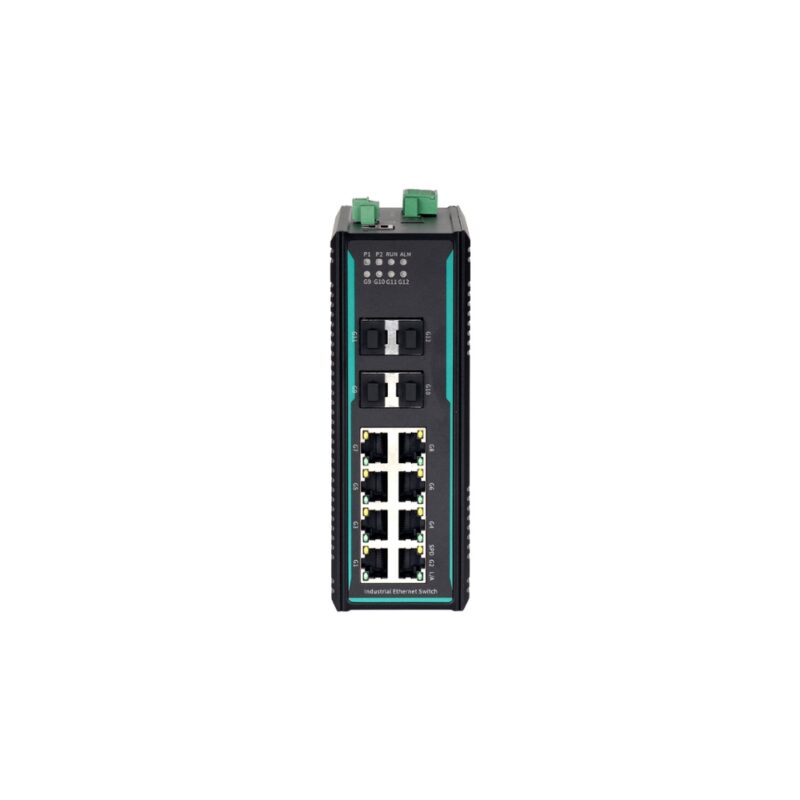

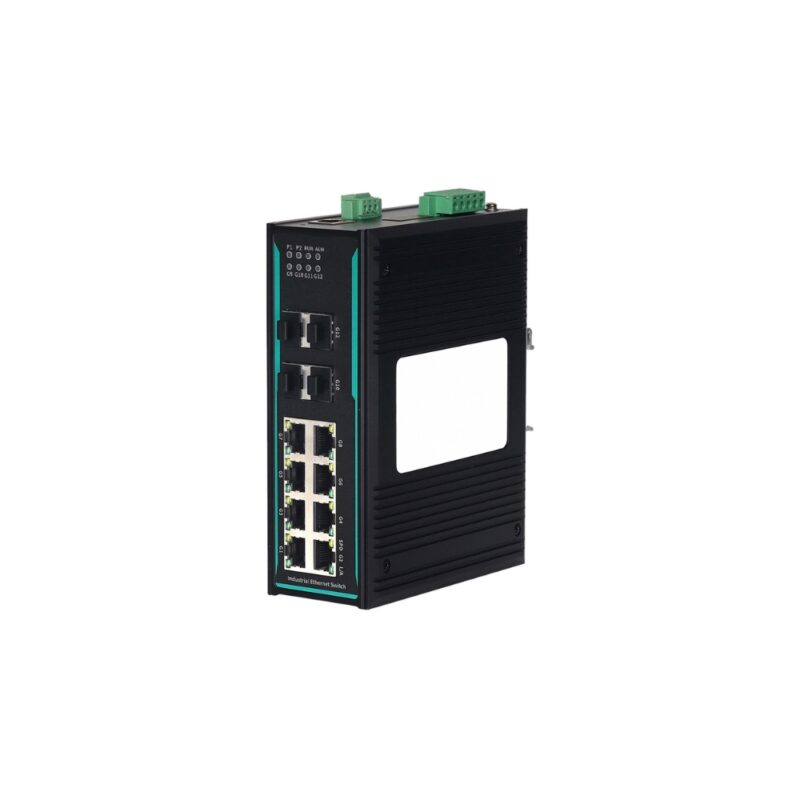

O switch Ethernet industrial COM-ISGL2-12P-7212G-4GF-8GT-AD220, gerenciado por rede de camada 2 e montado em trilho DIN, suporta 4 portas SFP de 1G e 8 portas de cobre de 1G. Adota um mecanismo de armazenamento e encaminhamento e possui potentes recursos de processamento de largura de banda, solucionando automaticamente erros de pacotes de dados, reduzindo falhas de transmissão e suportando facilmente redes de 1000 Mbps para garantir uma transmissão de dados estável, confiável e eficiente.
O produto utiliza componentes de nível industrial combinados com design de sistema e controle de produção de alto padrão. Instalação padrão em trilho DIN, estrutura em liga de alumínio durável e de alta resistência, design sem ventoinha para dissipação de calor eficiente, ampla faixa de temperatura de -40°C a +75°C, design de proteção industrial de alto padrão, adaptável a uma variedade de ambientes de trabalho adversos e desempenho de comunicação estável.
O COM-ISGL2-12P-7212G-4GF-8GT-AD220 pode ser gerenciado via gerenciamento WEB ou gerenciamento de rede SNMP, oferecendo MW-Ring, ERPS, STP/RSTP, VLAN, LLDP, RMON, ACL, qualidade de serviço QoS (Qualidade de Serviço), 802.1X, IGMP Snooping, controle de taxa, convergência de portas, espelhamento de portas, publicação de endereços MAC estáticos, diagnóstico de rede, detecção de loop, alarme de falha de e-mail/relé e atualização online de firmware. Os produtos podem ser amplamente utilizados em energia, cidades inteligentes, transporte inteligente, fábricas inteligentes, automação industrial e outros setores industriais.
Características Principais
- Suporta transmissão, limite de taxa de texto multicast desconhecido e unicast desconhecido, detecção de tempestade de pacotes de dados de transmissão e multicast, evita tempestade de transmissão
- Suporta agregação estática de links, o que pode aumentar a largura de banda de transmissão e melhorar a confiabilidade do link
- Suporte ao espelhamento de portas e coleta de dados de entradas e saídas de portas para detecção de rede e gerenciamento de falhas
- Suporte a estatísticas de porta para contar diferentes tipos de quadros de dados enviados e recebidos para realizar o monitoramento do tráfego de porta
- Suporta diagnóstico e monitoramento digital DDM, pode detectar temperatura, tensão, corrente, transmissão e recepção de potência óptica do módulo óptico DDM
- Suporte 802.1Q VLAN, fornece acesso, tronco, interface híbrida fácil de dividir vários domínios de transmissão; melhora a segurança da rede
- Suporta a tabela de endereços MAC e o limite de tempo de envelhecimento, e o endereço MAC unicast/multicast estático é vinculado à interface para garantir o uso de usuários legítimos
- Suporte IGMP Snooping, estabeleça publicação de transferência multicast de duas camadas, reduza a transmissão de dados multicast na rede e economize recursos de rede
- Suporte ao protocolo de descoberta de camada de link LLDP, obtenha informações de dispositivos vizinhos LLDP, realize o monitoramento do status do link, facilite o gerenciamento de topologia e a localização de falhas
- Suporta tecnologia de proteção multi-anel Ethernet ERPSv1/v2, fornece rede multi-anel, backup de link, alcança convergência rápida, melhora a estabilidade da rede
- Suporte ao protocolo de árvore de geração RSTP, compatível com o protocolo STP, pode eliminar o loop da rede e melhorar a confiabilidade da rede
- Suporte para controle WEB, HTTP, controle de acesso ao protocolo HTTPS, restrições de endereço IP de login
- Suporte a controle de acesso TELNET e SSH, SSH pode fornecer login remoto seguro para garantir integridade e confiabilidade dos dados
- Suporte SNMPv1/v2c/v3, através do sistema de gerenciamento de rede MIB pode ser consulta de informações, modificação de informações e solução de problemas, para alcançar o gerenciamento centralizado
- Suporta monitoramento remoto de rede RMON, cria estatísticas e alarmes de vários tipos de quadros de dados e pode ser usado para monitoramento e gerenciamento remoto do sistema de gerenciamento de rede
- Oferece suporte à qualidade do serviço QoS, prioriza voz, vídeo e dados importantes em dispositivos de rede e resolve o congestionamento da rede
- Suporte a lista de controle de acesso ACL, filtragem de mensagens TCP/UDP/ICMP/IGMP com base no endereço IP de origem/destino e endereço MAC
- Suporta autenticação de porta 802.1X, autentica os usuários de acesso e fornece autenticação de login local e RADIUS
- Suporte ao modo de alarme de relé, incluindo tempestade de rede, perda de energia, perda de porta e outras informações de alarme
- Suporte à detecção de loopback para evitar que a rede toque e cause tempestade de rede
- Suporte a observadores e administradores, gerenciamento hierárquico de direitos de usuários
- Suporte ao registro do sistema WEB, LINK, CONFIG, AUTH, STORM, RING, SNMP, SYS e suporte ao monitoramento remoto do host de log e envio regular de e-mail de log
Especificações Técnicas
| Software | |
| Troca | Suporta configuração de porta, como taxa de porta, modo duplex, controle de fluxo, unidade máxima de transmissão, etc. |
| Suporte 802.1Q VLAN, isolamento de porta | |
| Suporta limite de velocidade de porta, supressão de tempestades, detecção de tempestades, agregação de portas estáticas e estatísticas de portas | |
| Suporte ao envelhecimento do endereço MAC, vinculação estática do endereço MAC | |
| Redundância | Suporte à tecnologia de rede em anel MW-Ring |
| Suporte ERPSv1/v2 | |
| RSTP é suportado e STP é compatível | |
| Transmissão | Suporte IGMP Snooping |
| Suporte a multicast MAC estático | |
| Gestão de Segurança | Suporte a controle WEB, TELNET e SSH |
| Suporte ACL, filtragem de dados da camada L2-L4 | |
| Suporte à autenticação de porta 802.1X | |
| Suporte ao alarme de relé, registro de e-mail | |
| Detecção de circuito de anel de suporte | |
| Gestão e Manutenção | Suporte QoS, mapeamento de prioridade de porta/802.1P/DSCP, controle de prioridade absoluta e relativa |
| Suporte SNMP v1/v2c/v3, SNMP Trap, RMON, LLDP | |
| Suporte a espelhamento de porta, DDM, Ping | |
| Suporte ao gerenciamento de direitos de usuário, log do sistema, cliente NTP, horário de verão | |
| Suporte para reinicialização on-line, redefinição de fábrica, atualização do sistema, upload/download de arquivo de configuração | |
| Suporte para gerenciamento unificado de software de computador de nível superior | |
| Capacidade de comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 56G |
| Tamanho do buffer | 4,1 Mbits |
| Tamanho da tabela MAC | 8K |
| Interface | |
| Porta de fibra 1G | 4 * portas 100/1000Base-X SFP, suporte para módulo óptico 100M/1G SFP ou módulo elétrico Gigabit SFP |
| Porta de cobre 1G | 8 * Porta Gigabit RJ45 de detecção automática 10/100/1000Base-T(X) para full/half duplex, conexão automática MDI/MDI-X |
| Relé | 1 saída de alarme de relé com espaçamento de 3 pinos de 3,81 mm e conectores de terminal de travamento. |
| CONSOLE | 1 * porta RJ45 CONSOLE de sinal RS232 para depuração de equipamento e configuração de linha de comando |
| Botão | Redefinição de fábrica |
| LED de status | Indicador de energia, indicador de operação, indicador de alarme, indicador de interface SFP, taxa de porta e indicador de conexão/atividade |
| Fonte de energia | |
| Modelo | CISCOM7212G-4GF-8GT-AD220 |
| Entrada de energia | CA 85 V ~ 264 V/CC 110 V ~ 370 V |
| Consumo de energia | ＜12W@AC220V (carga total) |
| Conexão | Bloco de terminais de 5 pinos e 5,08 mm, 3 pinos para alimentação |
| Proteção | Proteção contra sobrecorrente |
| Características físicas | |
| Dimensões | 160 × 58 × 122 mm (Não incluindo clipe de montagem em trilho DIN) |
| Instalações | Instalação em trilho DIN padrão de 35 mm |
| Código IP | IP40 |
| Peso | Cerca de 0,95 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| Modelo | CISCOM7212G-4GF-8GT-AD220 |
| EMC | IEC 61000-4-2(ESD): Nível 4 (descarga de contato ±8kV, descarga de ar ±15kV) |
| IEC 61000-4-5 (Surto): Nível 3 | |
| (Potência: modo comum±2kV, modo diferencial±2kV | |
| porta de rede: modo comum±6kV, modo diferencial±2kV) | |
| IEC 61000-4-4(EFT): Nível 4 (Potência: ±4kV, Porta de cobre: ±2kV) | |
| Certificação | CE, FCC, RoHS |
| Instalação | Trilho DIN |
|---|
