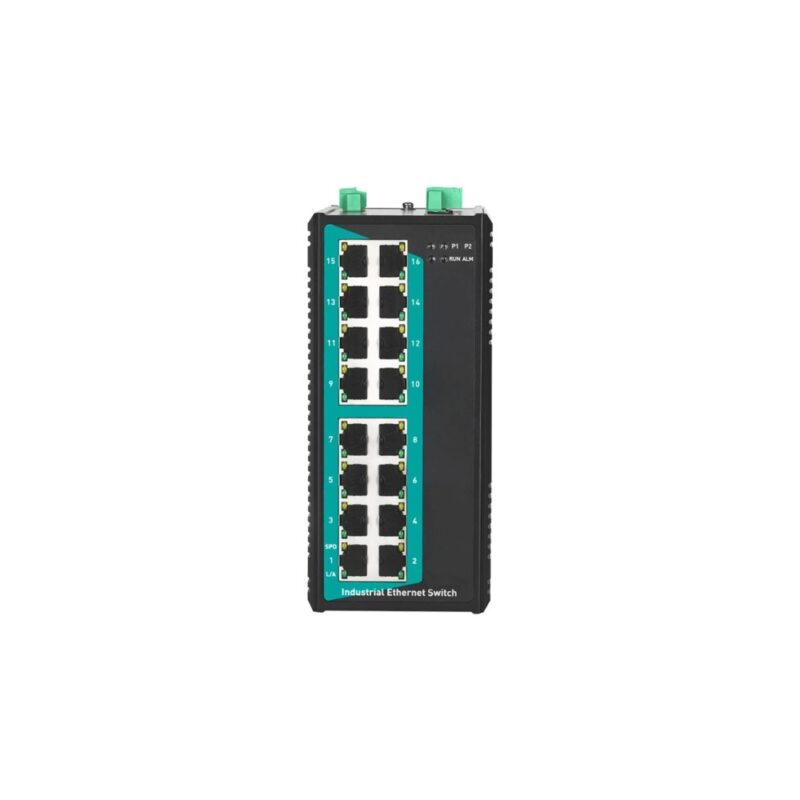

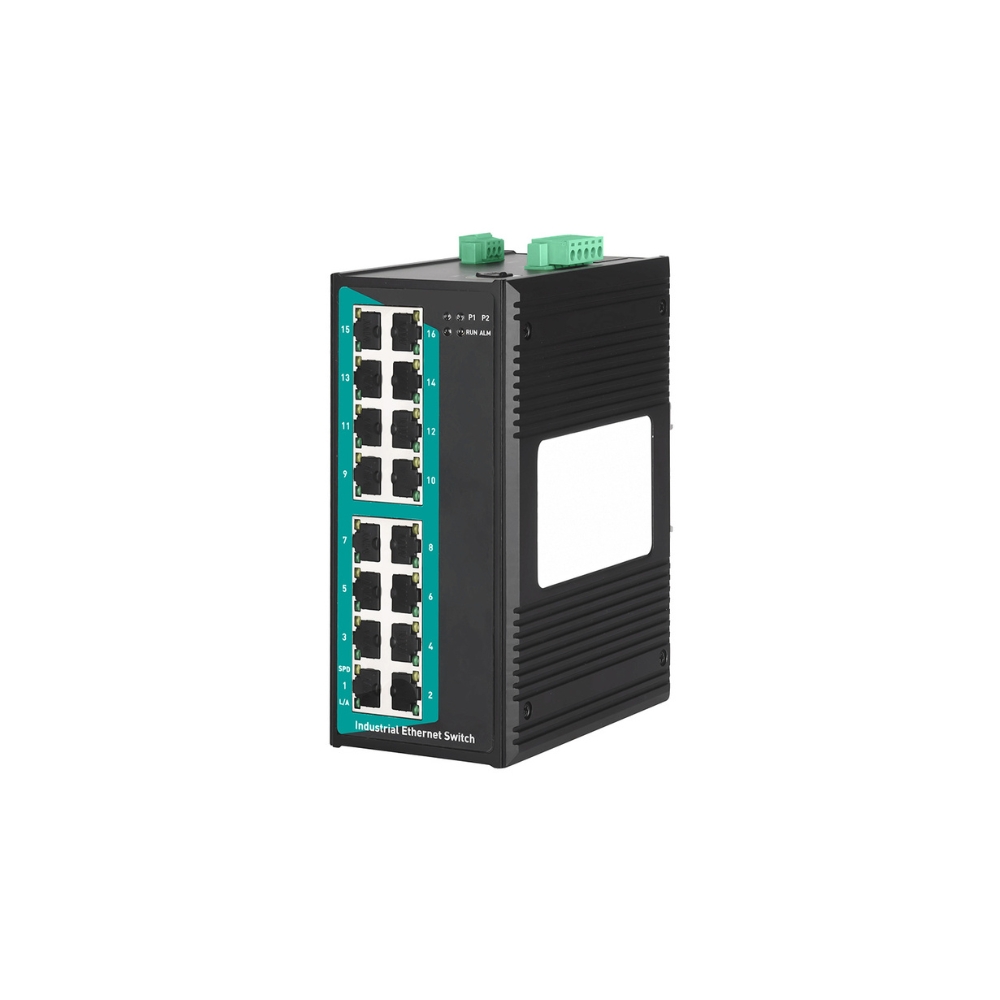

COM-ISGL2-16P-6216-AS220 – Switch Ethernet Industrial Gerenciável Layer 2 – 16 Portas, 16×10/100Base-T(x) RJ45, Alimentação CA 85~264V/CC 110~370V, Trilho DIN
| COM-ISGL2-16P-6216-AS220 – Switch Ethernet industrial gerenciável de 100 m com trilho DIN de camada 2 e 16 portas |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
O COM-ISGL2-16P-6216-AS220 é um switch Ethernet industrial com trilho DIN gerenciável de camada 2. Ele suporta 16 portas de cobre de 100 M e utiliza um sistema de armazenamento e encaminhamento (store-and-forward), oferecendo recursos robustos de processamento de largura de banda. Ele detecta automaticamente erros de pacotes de dados, reduzindo falhas de transmissão, e suporta redes de 100 Mbps sem esforço, garantindo uma transmissão de dados estável, confiável e eficiente.
O produto é construído com componentes de nível industrial, aderindo a padrões de projeto de sistema e controle de produção de alta qualidade. Possui instalação padrão em trilho DIN de 35 mm, carcaça de liga de alumínio de alta resistência para maior durabilidade, dissipação de calor sem ventoinha e opera em uma ampla faixa de temperatura de -40 °C a +75 °C. Ele foi projetado com proteção industrial de alto padrão para se adaptar a diversos ambientes de trabalho desafiadores, garantindo um desempenho de comunicação estável.
O COM-ISGL2-16P-6216-AS220 pode ser gerenciado por meio de interfaces WEB ou SNMP, oferecendo uma gama de recursos avançados de gerenciamento comumente utilizados, incluindo MW-Ring, ERPSv1/v2, STP/RSTP, VLAN, LACP, LLDP, RMON, ACL, QoS, 802.1X, IGMP Snooping, controle de acesso WEB/TELNET/SSH, agregação de portas, espelhamento de portas, tabela de encaminhamento de endereços MAC estáticos, diagnóstico de rede, detecção de loopback, logs de e-mail, alarmes de relé e atualizações de firmware online.
O produto encontra ampla aplicação em diversos setores industriais, incluindo energia abrangente, cidades inteligentes, transporte inteligente, fábricas inteligentes e automação industrial.
Características Principais
- Suporta limitação de taxa para transmissão, multicast desconhecido e quadros unicast desconhecidos, bem como detecção de tempestades de pacotes de transmissão e multicast para evitar tempestades de rede
- Suporta agregação de link estático e agregação de link dinâmico LACP para aumentar a largura de banda de transmissão e aprimorar a confiabilidade do link
- Suporte ao espelhamento de porta para capturar dados nas portas de entrada e saída para monitoramento de rede e gerenciamento de falhas
- Suporte a VLAN 802.1Q, fornecendo interfaces de acesso, tronco e híbridas para dividir vários domínios de transmissão, aumentando a segurança da rede
- Suporte IGMP Snooping para estabelecer tabelas de encaminhamento multicast de Camada 2, reduzindo a transmissão multicast na rede e economizando recursos de rede
- Suporte LLDP (Link Layer Discovery Protocol) para obter informações sobre dispositivos vizinhos LLDP, permitindo o monitoramento do estado do link para gerenciamento de topologia e localização de falhas
- Suporta a tecnologia de comutação de proteção de anel Ethernet ERPSv1/v2, fornecendo múltiplas configurações de rede em anel, backup de link, convergência rápida e estabilidade de rede aprimorada
- Suporta RSTP (Rapid Spanning Tree Protocol) e é compatível com STP (Spanning Tree Protocol) para eliminar loops de rede e melhorar a confiabilidade da rede
- Suporte ao gerenciamento centralizado SNMPv1/v2c/v3 e mensagens TRAP SNMPv1/v2c/v3, com suporte ao padrão de rede nacional TRAP
- Suporte RMON (Remote Network Monitoring) para estatísticas e alarmes em vários tipos de quadros de dados, adequado para monitoramento e gerenciamento remotos em sistemas de gerenciamento de rede
- Suporte QoS (Qualidade de Serviço) para priorizar voz, vídeo e dados importantes para transmissão em dispositivos de rede, abordando o congestionamento da rede
- Suporte ACL (Listas de Controle de Acesso) com base em endereços IP e MAC de origem/destino, permitindo filtragem de pacotes TCP/UDP/ICMP/IGMP
- Suporte à autenticação de porta 802.1X para autenticação de usuário em pontos de acesso, fornecendo autenticação de login local e RADIUS
- Suporte à detecção de loopback para evitar loops e tempestades de rede
Especificações Técnicas
| Software | |
| Troca | Suporte à configuração de porta, limitação de taxa de porta, supressão de tempestades, detecção de tempestades, agregação de portas, LACP (Link Aggregation Control Protocol) e estatísticas de porta. Suporte a VLAN 802.1Q e isolamento de porta. Suporte ao envelhecimento do endereço MAC e à vinculação estática de endereço MAC unicast |
| Redundância | Suporte ERPSv1/v2 Suporte à tecnologia de rede em anel privada como MW-Ring/MW-RingV2 Suporte RSTP, compatível com STP |
| Multicast | Suporte ao IGMP Snooping. Suporte à vinculação de endereço MAC multicast estático |
| Gestão de Segurança | Suporte ao controle de acesso para WEB, TELNET e SSH Suporte ACL (Listas de Controle de Acesso) para controle de acesso Suporte à autenticação de porta 802.1X Suporte para detecção de loopback, alarmes de retransmissão e registros de e-mail |
| Gestão e Manutenção | Suporte QoS (Qualidade de Serviço), SNMP v1/v2c/v3, SNMPv1/v2c/v3 Trap, RMON e LLDP Suporte a espelhamento de porta e ping Suporte ao gerenciamento de permissões de usuário, registros do sistema, cliente SNTP e horário de verão (DST) Suporte para reinicialização on-line, redefinição de fábrica, atualizações do sistema e upload/download de arquivos de configuração Suporte ao gerenciamento de software de computador mestre |
| Capacidade de comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 12,8 Gbps |
| Tamanho do buffer | 4,1 Mbits |
| Tamanho da tabela MAC | 8K |
| Interface | |
| Porta de fibra de 100M | 16 * 10/100Base-T(X) portas de cobre de detecção automática, suporte full/half duplex, auto MDI/MDI-X |
| Relé | 1 saída de alarme de relé, passo de 3,81 mm, bloco de terminais de 3 pinos |
| CONSOLE | 1 * porta de console, porta serial RS-232 com um conector RJ-45, usada para depuração de equipamentos |
| LED de status | Energia, status de execução, alerta, taxa de porta de cobre, status de conexão |
| Fonte de energia | |
| Tensão de entrada | Modelos DC: DC9V~60V, redundância de alimentação dupla, proteção contra polaridade reversa Modelos CA: CA85 V~264 V / CC110 V~370 V |
| Consumo de energia | <8W@DC24V (carga total) |
| Conexão | Blocos de terminais de 5 pinos com passo de 5,08 mm e mecanismo de trava |
| Características físicas | |
| Dimensões | 160 × 74 × 122 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Fácil instalação em trilhos DIN de 35 mm |
| Código IP | IP40 |
| Peso | 1,2 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2(ESD): Nível 4 IEC 61000-4-5 (Surto): Nível 4 As portas Ethernet suportam proteção contra surtos de 6 kV IEC 61000-4-4(EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
