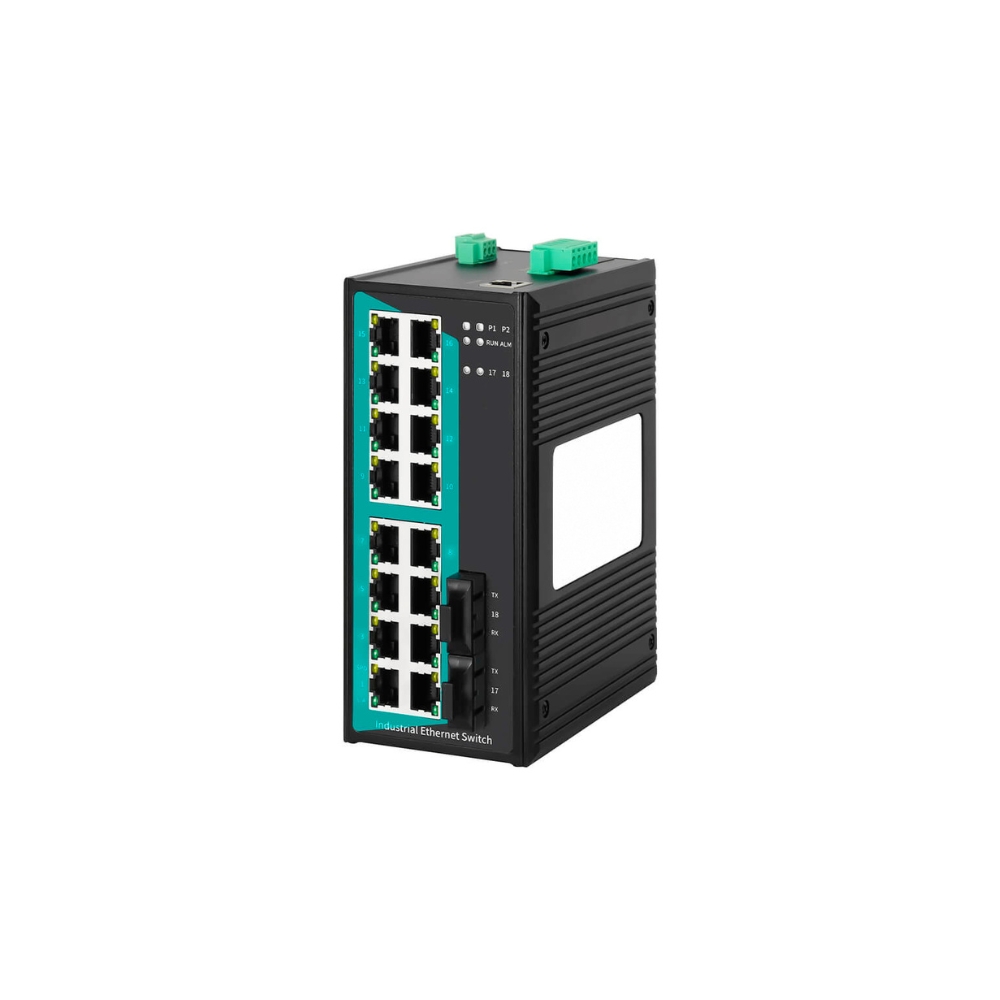

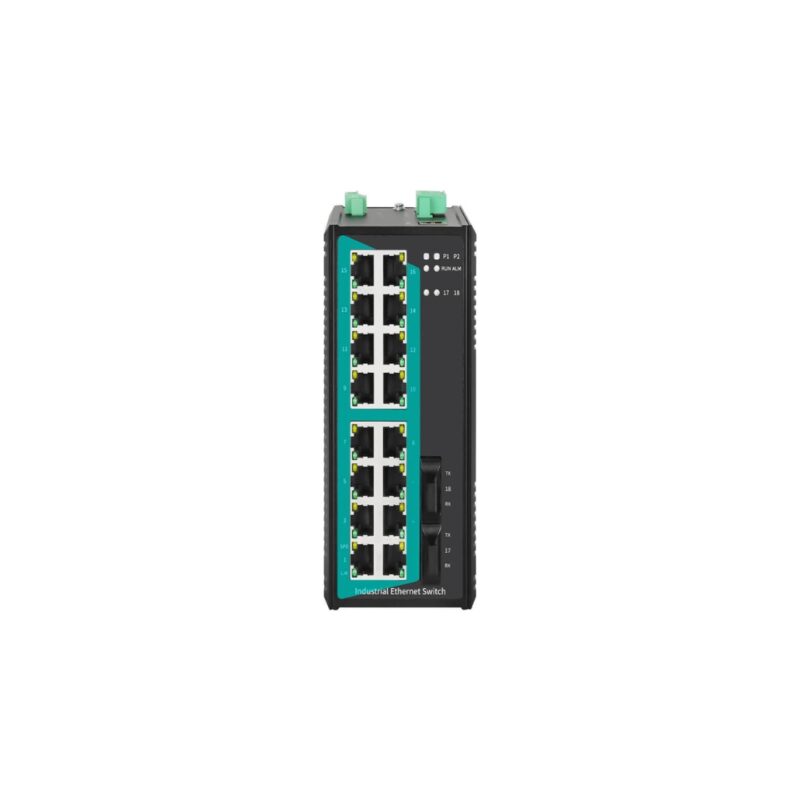

COM-ISGL2-20P-6220-4F-AS220(M/S) – Switch Ethernet Industrial Gerenciável Layer 2 – 20 Portas, 16×10/100Base-T(x) RJ45, 4x100Base-FX Ports (Multi/Single-Mode, SC/FC/ST), Alimentação CA 85~264V/CC 110~370V, Trilho DIN
| COM-ISGL2-20P-6220-4F-AS220(M/S) – Switch Ethernet Industrial Gerenciável de Trilho DIN de Camada 2 com 20 Portas |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
A série COM-ISGL2-20P-6220-4F-AS220(M/S) é um switch Ethernet industrial com trilho DIN gerenciável de camada 2, compatível com 4 portas 100Base-FX e 16 portas 10/100Base-T(X). Ele detecta automaticamente erros de pacotes de dados, reduz falhas de transmissão e suporta facilmente redes de 100M, garantindo uma transmissão de dados estável, confiável e eficiente.
Os produtos são construídos com componentes de nível industrial, contam com montagem em trilho DIN padrão de 35 mm, possuem estrutura metálica de alta resistência para maior durabilidade e utilizam dissipação de calor sem ventoinha. Podem operar em uma ampla faixa de temperatura de -40 °C a +75 °C.
A série COM-ISGL2-20P-6220-4F-AS220(M/S) pode ser gerenciada via WEB ou SNMP, oferecendo uma série de funções avançadas de gerenciamento comumente utilizadas, como MW-Ring, ERPS, STP/RSTP, VLAN, LACP, LLDP, RMON, ACL, QoS, 802.1X, IGMP Snooping, controle WEB/TELNET/SSH, agregação de portas, espelhamento de portas, tabela de encaminhamento de endereços MAC estáticos, diagnóstico de rede, detecção de loopback, alarmes de falha por e-mail/atraso e atualizações online de firmware.
Este produto pode ser amplamente utilizado em setores industriais como energia abrangente, cidades inteligentes, transporte inteligente, fábricas inteligentes e automação industrial.
Características Principais
- Suporta limitação de taxa para pacotes de transmissão, multicast desconhecidos e unicast desconhecidos, com detecção e prevenção de tempestades de pacotes de transmissão e multicast para evitar tempestades de rede
- Suporta agregação estática de links e agregação dinâmica LACP para aumentar a largura de banda de transmissão e aprimorar a confiabilidade do link
- Suporte ao espelhamento de portas para coletar dados de entrada e saída de portas para detecção de rede e gerenciamento de falhas
- Suporta VLAN 802.1Q, fornecendo interfaces de acesso, tronco e híbridas para fácil divisão de vários domínios de transmissão, aumentando a segurança da rede
- Suporte à tabela de endereços MAC e limite de tempo de envelhecimento, endereço MAC unicast/multicast estático e vinculação de interface, garantindo o uso de usuários legítimos
- Suporte ao IGMP snooping para estabelecer uma tabela de encaminhamento multicast de camada 2, reduzindo a transmissão de dados multicast na rede e conservando os recursos da rede
- Suporte LLDP (Link Layer Discovery Protocol) para obter informações de dispositivos vizinhos LLDP, monitorar status de link, facilitar o gerenciamento de topologia e localização de falhas
- Suporte ERPS (Ethernet Ring Protection Switching) para proteção de rede em anel múltiplo, backup de link, convergência rápida e estabilidade de rede aprimorada
- Suporte RSTP (Rapid Spanning Tree Protocol), compatível com STP (Spanning Tree Protocol) para eliminar loops de rede e aumentar a confiabilidade da rede
- Suporte ao controle WEB com controle de acesso aos protocolos HTTP e HTTPS, bem como restrições de endereço IP de login
- Suporte ao gerenciamento centralizado SNMPv1/v2c/v3 e mensagens TRAP SNMPv1/v2c/v3, incluindo suporte para notificações TRAP padrão e TRAP privadas
- Suporte a controle de acesso TELNET e SSH, o SSH pode fornecer login remoto seguro, garantindo integridade e confiabilidade dos dados
- Suporte RMON (Monitoramento Remoto) para monitoramento remoto de rede, estatísticas e alarmes para vários tipos de quadros de dados, adequado para monitoramento e gerenciamento remotos em sistemas de gerenciamento de rede
- Suporte QoS (Qualidade de Serviço) para priorizar transmissão de voz, vídeo e dados críticos em dispositivos de rede, abordando o congestionamento da rede
- Suporte ACL (Lista de Controle de Acesso) com regras de filtragem personalizáveis para vários tipos de quadros, permitindo filtragem ou limitação de taxa de pacotes específicos
- Suporte à autenticação de porta 802.1X para autenticação de usuário no acesso à rede, fornecendo autenticação de login local e RADIUS
- Suporte ao modo de alarme de relé, incluindo tempestade de rede, falha de energia dupla, desconexão de porta e outras informações de alarme
- Suporte à detecção de loopback para evitar tempestades de rede
- Dê suporte a observadores e administradores, com gerenciamento hierárquico de permissões de usuários
- Suporte ao registro do sistema de WEB, LINK, PROFIG, AUTO, STORM, RING, SNMP, SYS e outras informações de registro, além de suporte ao monitoramento remoto de hosts de registro.
Especificações Técnicas
| Software | |
| Troca | Suporta configuração de porta, como velocidade de porta, modo duplex, controle de fluxo, unidade máxima de transmissão, etc. Suporte a VLAN 802.1Q e isolamento de porta Suporte a limite de velocidade de porta, supressão de tempestades, detecção de tempestades, agregação de portas estáticas, LACP Suporte ao envelhecimento do endereço MAC e à vinculação estática de endereço MAC unicast |
| Redundância | Suporte à tecnologia de rede em anel privado MW-Ring/MW-RingV2 Suporte ERPS Suporte RSTP e compatível com STP |
| Multicast | Suporte a espionagem IGMP Suporte à vinculação de endereço MAC multicast estático |
| Gestão de Segurança | Suporta controle WEB, TELENT, SSH Suporte ACL e filtros de dados de camadas L2-L4 Suporte à autenticação de porta 802.1X Suporte a alarmes de retransmissão e registros de e-mail Suporte para detecção de loopback |
| Gestão e Manutenção | Suporte à qualidade do serviço QoS, mapeamento de prioridade de porta/802.1P/DSCP, controle de prioridade absoluta e relativa Suporte SNMP v1/v2c/v3, LLDP, RMON, MIB privado e Trap Suporte a espelhamento de porta e ping Suporte ao gerenciamento de permissões de usuário, logs do sistema, cliente SNTP Suporte para reinicialização on-line, redefinição de fábrica, atualização do sistema e upload/download de arquivos de configuração Suporte ao gerenciamento unificado de software de computador superior |
| Capacidade de comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 12,8 Gbps |
| Tamanho do buffer | 4,1 Mbits |
| Tamanho da tabela MAC | 8K |
| Interface | |
| Porta de fibra de 100M | 4 portas 100Base-FX (SC/FC/ST, modo único/multimodo, comprimento de onda e distância de transmissão são opcionais) |
| Porto de cobre de 100M | 16 portas RJ45 de detecção automática 10/100Base-T(X), suporte full/half duplex e MDI/MDI-X automático |
| Relé | 1 saída de alarme de relé, bloco de terminais de 3 pinos com passo de 3,81 mm |
| CONSOLE | 1 porta CONSOLE com conector RJ45, suportando sinal RS232 para depuração de dispositivos e configuração de comandos |
| LED de status | Indicador de energia, indicador de operação, indicador de alarme, indicador de interface e indicador de taxa de porta |
| Fonte de energia | |
| Tensão de entrada | Modelo DC: entrada de alimentação dupla DC9~60V, conexão anti-reversa Modelo CA: fonte de alimentação única CA 85 ~ 264 V/CC 110 ~ 370 V |
| Consumo de energia | <12W@DC24V (carga total) |
| Conexão | Bloco de terminais de 2 pinos com passo de 5,08 mm |
| Proteção | Proteção contra sobrecorrente integrada |
| Características físicas | |
| Dimensões | 160×74×122 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Fácil instalação em trilhos DIN de 35 mm |
| Código IP | IP40 |
| Peso | Cerca de 1,2 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surto): Nível 4 ※A porta Ethernet suporta proteção contra raios de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
