COM-ISGL2-28P-7028GX-4XGF-8GC-16GT-2AD220 – Switch Ethernet Industrial Gerenciável Layer 2 – 28 Portas, 16×10/100/1000Base-T(X) RJ45, 4x10G SFP+, 4x1G SFP, Alimentação Dupla AC85-264V/DC110~370V, Montagem Rack
| COM-ISGL2-28P-7028GX-4XGF-8GC-16GT-AD220 – Switch Ethernet Industrial Gerenciável Layer 2 – 28 Portas |
| Características Técnicas |
|
|
|
|
|
Descrição Geral

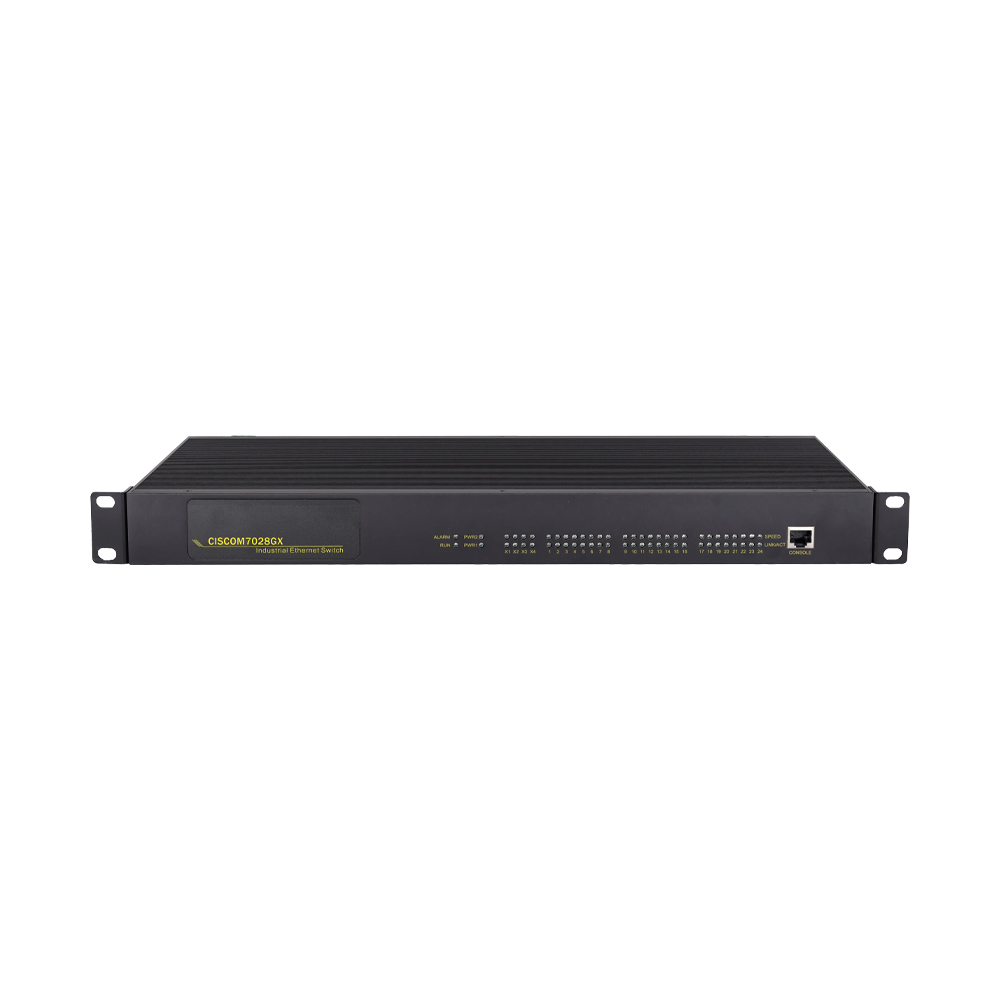

O COM-ISGL2-28P-7028GX-4XGF-8GC-16GT-AD220 é um switch Ethernet industrial de 10 Gigabits para montagem em rack de camada 2. Ele suporta 4 portas SFP+ de 10 Gigabits, 8 portas combo de 8 Gigabits e 16 portas 10/100/1000Base-T(X), utilizando um mecanismo de armazenamento e encaminhamento, que fornece recursos robustos de processamento de largura de banda, detecta automaticamente erros de pacotes, reduz falhas de transmissão e suporta facilmente redes 10G, garantindo uma transmissão de dados estável, confiável e eficiente.
O produto é cuidadosamente fabricado com componentes de nível industrial, complementados por um design de sistema e controle de produção de alto padrão. Ele foi projetado para instalação em rack 1U padrão de 19 polegadas, apresentando um invólucro de liga de alumínio de alta resistência, robusto e durável. Ele também utiliza resfriamento eficiente sem ventoinha, permitindo que opere em uma ampla faixa de temperatura de -40 °C a +70 °C. Com um design de proteção industrial de alto padrão, ele pode se adaptar a vários ambientes de trabalho adversos, garantindo um desempenho de comunicação estável.
O switch COM-ISGL2-28P-7028GX-4XGF-8GC-16GT-AD220 está em conformidade com os principais padrões de comunicação no campo industrial, abordando questões relacionadas ao desempenho de comunicação em tempo real e segurança de rede. O produto oferece vários métodos de gerenciamento, incluindo acesso à linha de comando do switch (CLI) por meio da porta CONSOLE ou protocolo TELNET/SSH, acesso à interface da web do switch via HTTP/HTTPS e acesso ao MIB do dispositivo via protocolo SNMP.
Além disso, ele suporta vários protocolos de rede e padrões da indústria, como MW-Ring, EAPS, ERPS, STP/RSTP/MSTP, VLAN, GVRP, QoS, LACP, IGMP, IGMP snooping, GMRP, LLDP, 802.1X, ACL, DHCP, SNTP, espelhamento de porta, Ping, Tracert e muito mais. Ele também suporta recursos como upload/download de arquivo de configuração e atualizações de firmware online para gerenciamento do sistema.
Características Principais
- Suporta transmissão, multicast e supressão de tempestades unicast desconhecidas, bem como detecção de tempestades de pacotes de transmissão e multicast para evitar tempestades de transmissão
- Suporta agregação de links estáticos e agregação dinâmica com LACP, aumentando a largura de banda de transmissão e melhorando a confiabilidade do link
- Suporta VLAN 802.1Q, fornecendo interfaces de acesso, tronco e híbridas para fácil divisão de vários domínios de transmissão, aumentando a segurança da rede
- Suporta divisão de VLAN com base em portas, endereços MAC, protocolos, sub-redes IP, etc., tornando-o adequado para diferentes ambientes de rede
- Suporte ao protocolo GVRP para distribuição dinâmica, registro e propagação de atributos de VLAN, mantendo VLANs dinâmicas
- Suporte à tabela de endereços MAC com limite de tempo de envelhecimento, vinculação estática de endereços MAC unicast/multicast a interfaces, garantindo acesso legítimo do usuário
- Suporta protocolos multicast como IGMP snooping e GMRP, reduzindo a transmissão de dados multicast na rede, economizando recursos de rede
- Suporte ERPS (Ethernet Ring Protection Switching) para proteção de rede em anel Ethernet, oferecendo rede em anel múltiplo, backup de link e convergência rápida para melhorar a estabilidade da rede
- Suporte aos protocolos de rede em anel proprietários EAPS (Ethernet Automatic Protection Switching) e MW-RingV2, aumentando a confiabilidade da comunicação do sistema
- Suporte STP (Spanning Tree Protocol), RSTP (Rapid Spanning Tree Protocol) e MSTP (Multiple Spanning Tree Protocol) para eliminação de loop e confiabilidade de rede aprimorada
- Suporte à detecção de loopback para evitar loops de rede que podem levar a tempestades de rede
- Suporte ao acesso à rede via HTTP, HTTPS, TELNET e SSH, com SSH fornecendo recursos de login remoto seguro
- Suporte SNMPv1/v2c/v3 para consulta de informações, modificação e solução de problemas por meio de sistemas de gerenciamento de rede baseados em MIB, permitindo gerenciamento centralizado
- Suporte QoS (Qualidade de Serviço) para priorizar voz, vídeo e transmissão de dados importantes em dispositivos de rede para lidar com o congestionamento da rede
- Suporte ACL (Access Control List) para filtragem de pacotes com base em endereços IP e MAC de origem/destino, bem como protocolos TCP/UDP/ICMP/IGMP
- Suporte à autenticação de porta 802.1X para verificação de identidade do usuário e controle de acesso
- Suporta redundância de fonte de alimentação dupla com alarmes de relé de falha de energia e alarmes de queda de link de porta para monitoramento de nível superior
- Suporte LLDP (Link Layer Discovery Protocol) para descobrir informações de dispositivos vizinhos, monitorar o status do link, facilitar o gerenciamento de topologia e localização de falhas
Especificações Técnicas
| Programas | |
| Troca | Suporte à configuração de porta, limitação de velocidade de porta, supressão de tempestade, detecção de tempestade, agregação de porta estática e LACP Suporte 802.1Q VLAN, divisão de VLAN com base em porta/MAC/sub-rede/protocolo, GVRP e isolamento de porta Suporte ao envelhecimento de endereços MAC, encaminhamento e filtragem de endereços MAC estáticos, vinculação de endereços MAC e restrições de aprendizagem |
| Redundância | Suporte à tecnologia de rede de anel privado MW-RingV2 Suporte EAPS e ERPS Suporte STP/RSTP/MSTP |
| Multidifusão | Suporte a espionagem IGMP Suporte multicast estático GMRP |
| Gestão de Segurança | |
| Funções | Suporta métodos de acesso HTTP, HTTPS, TELNET, SSH Suporte ACL para filtragem de dados nas camadas L2-L4 Suporta autenticação de porta 802.1X e autenticação de endereço MAC Suporte para detecção de loopback e alarme de relé |
| Gestão e Manutenção | |
| Funções | Suporte QoS, SNMP v1/v2c/v3, armadilhas SNMP v1/v2c, LLDP Suporte a espelhamento de porta, Ping, Tracert Suporte ao gerenciamento de privilégios do usuário, logs do sistema, sincronização de configuração de hora local e sincronização de hora da rede SNTP Suporte para reinicialização on-line, redefinição de fábrica, atualização do sistema, upload/download de arquivo de configuração |
| Capacidade de Comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 128 Gbps |
| Tamanho do buffer | 12 Mbits |
| Tamanho da tabela MAC | 8K |
| Interface | |
| Porta de fibra 10G | 4 portas 10GBase-R SFP+, compatíveis com 1000Base-X |
| Combinação 1G | 8 portas combinadas Gigabit, suportam portas RJ45 de detecção automática 10/100/1000Base-T(X) ou slots SFP 1000Base-X opcionais. Portas 10/100/1000Base-T(X) suportam full/half duplex e auto MDI/MDI-X |
| Porta de cobre 1G | 16 portas RJ45 de detecção automática 10/100/1000Base-T(X), suporte full/half duplex e MDI/MDI-X automático |
| Relé | 1 saída de alarme de relé com conectores de 3 pinos espaçados em 5,08 mm e equipados com mecanismos de travamento |
| CONSOLE | 1 porta CONSOLE com um conector RJ45, suportando sinal RS232 para depuração de dispositivos e configuração de comandos |
| LED de status | Indicador de energia, indicador de operação, indicador de alarme, velocidade da interface e indicador de status de link/atividade |
| Fonte de Energia | |
| Tensão de entrada | Fonte de alimentação AC85~264V/DC110~370V simples ou dupla opcional |
| Consumo de energia | <30W@AC220V (carga total) |
| Conexão | Bloco de terminais de 5 pinos com passo de 5,08 mm e mecanismo de travamento |
| Características Físicas | |
| Dimensões | 482,6 × 44 × 315 mm (suportes de montagem incluídos) |
| Instalações | Montagem em rack 1U de 19 polegadas |
| Código IP | IP40 |
| Peso | 4 kg |
| Ambiente de Trabalho | |
| Temperatura de operação | -40°C~+70°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da Indústria | |
| CEM | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surge): Nível 4 ※ As portas Ethernet suportam proteção contra surtos de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
| Instalação | Rack Mounting |
|---|
