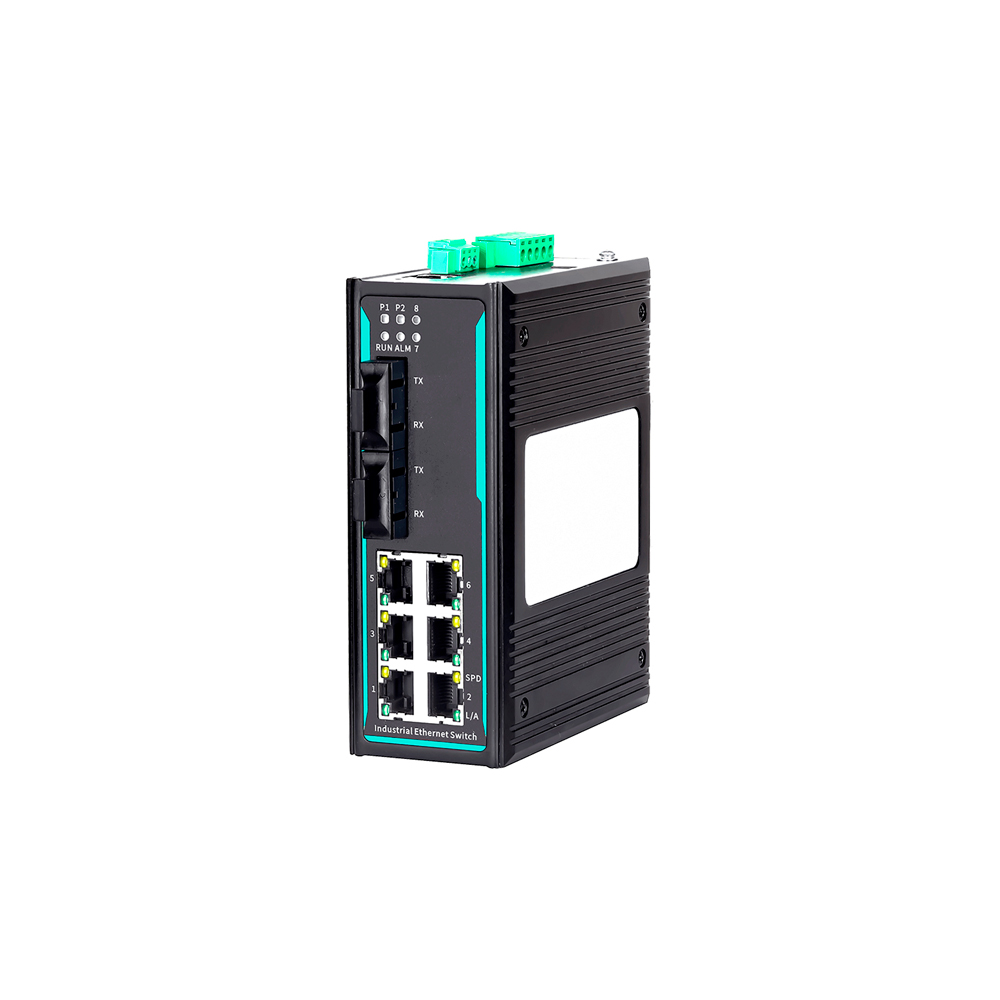

COM-ISGL2-8P-5208-2F(M/S)-AD220 – Switch Ethernet Industrial Gerenciável Layer 2 – 8 Portas, 2x100M FX (Single/Multi-Mode, SC/ST/FC), 6×10/100Base-TX (RJ-45), Alimentação AC85-264V ou DC110-370V, Montagem Trilho DIN
| COM-ISGL2-8P-5208-2F(M/S)-AD220 – Switch Ethernet Industrial Gerenciável Layer 2 – 8 Portas |
| Características Técnicas |
|
|
|
|
|
Descrição Geral
O switch COM-ISGL2-8P-5208-2F(M/S)-AD220 possui 2 portas de fibra de 100 Mbps e 6 portas de cobre de 100 Mbps, garantindo transmissão de dados ininterrupta com encaminhamento em alta velocidade e desempenho consistente e eficiente em uma ampla gama de aplicações. Fabricado com componentes de nível industrial e um invólucro de liga de alumínio de alta resistência, o COM-ISGL2-8P-5208-2F(M/S) foi projetado para suportar condições extremas. Ele opera de forma confiável em temperaturas que variam de -40 °C a +85 °C (ou até +75 °C para modelos com CA) e possui um design sem ventoinha para dissipação de calor eficiente, tornando-o ideal para ambientes desafiadores.
O switch suporta um conjunto completo de protocolos de gerenciamento de rede, incluindo MW-Ring v1/v2, ERPS, STP/RSTP, VLAN, QoS, espelhamento de portas e muito mais. Esses recursos aprimoram o desempenho, a confiabilidade e a segurança da rede, atendendo às necessidades de redes industriais complexas. Com um sistema de montagem em trilho DIN padrão de 35 mm e um design de proteção industrial de alto padrão, o COM-ISGL2-8P-5208-2F(M/S)-AD220 é durável e fácil de instalar. Seu sistema de dissipação de calor eficiente e sem ventoinha garante confiabilidade a longo prazo em uma variedade de condições operacionais adversas.
O COM-ISGL2-8P-5208-2F(M/S)-AD220 passou por rigorosos testes de funcionalidade, resistência à temperatura, segurança e compatibilidade eletromagnética (EMC). Isso garante que ele atenda aos mais altos padrões exigidos para aplicações de rede complexas em ambientes industriais adversos. Seja gerenciando sistemas de energia integrados, infraestrutura de cidades inteligentes, redes ferroviárias, sistemas de transporte inteligentes ou projetos de automação industrial, o COM-ISGL2-8P-5208-2F(M/S)-AD220 oferece o desempenho confiável e os recursos avançados necessários para manter suas operações funcionando sem problemas.
Características Principais
- Suporte à limitação de taxa de entrada e saída de porta
- Suporta limitação de taxa de pacotes de transmissão, multidifusão e unidifusão desconhecidos, e detecção de tempestade de pacotes de transmissão e multidifusão
- Suporta a qualidade do serviço QoS, permitindo que voz, vídeo e dados importantes sejam transmitidos preferencialmente em equipamentos de rede
- Suporta vinculação de endereço MAC multicast estático, reduzindo a transmissão de dados multicast na rede e economizando recursos de rede
- Suporta funções de alarme, incluindo alarmes de falta de energia de fonte de alimentação dupla (somente modelos com fonte de alimentação dupla), desconexão de porta, status de rede em anel, etc.
- Suporte ao espelhamento de porta, que pode coletar dados de entrada, saída ou todos os dados para detecção de rede e gerenciamento de falhas
- Suporta tecnologia de proteção multi-loop Ethernet ERPS, fornece rede multi-loop, backup de link, obtém convergência rápida e melhora a estabilidade da rede
- Suporta protocolo de árvore de abrangência RSTP e é compatível com protocolo STP, o que pode eliminar loops de rede e melhorar a confiabilidade da rede
- Suporte a estatísticas de porta, contagem de diferentes tipos de quadros de dados enviados e recebidos e monitoramento do tráfego de porta
- Suporte a visitantes e administradores, e gerenciamento hierárquico de usuários com diferentes permissões
- Suporte para reinicialização on-line do dispositivo, restauração das configurações de fábrica e atualização do sistema
Especificações Técnicas
| Padrões de Protocolo | |
| Padrão IEEE | IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1w, IEEE802.1D, IEEE802.1Q, IEEE802.1p |
| Programas | |
| Troca | Suporte à configuração de porta, configuração de taxa, supressão de tempestade, quadros recebidos/quadros enviados/estatísticas de tráfego total Suporte 802.1Q VLAN Tabela de endereços MAC de suporte |
| Redundância | Suporte à tecnologia de rede em anel privada MW-Ring/MW-RingV2 Suporte RSTP, compatível com STP Suporte ERPS |
| Multidifusão | Suporta entradas multicast estáticas |
| Gestão e Manutenção | |
| Funções | Suporte a qualidade de serviço QoS, mapeamento de prioridade de porta 802.1P/DSCP, controle de prioridade absoluta e relativa Suporta alimentação dupla, desligamento (apenas modelos com alimentação dupla), status de rede em anel, alarme de status de porta, espelhamento de porta e ping Suporte a IP estático, cliente DHCP, senha de usuário, informações do sistema Suporta reinicialização on-line, restauração de configurações de fábrica, atualização do sistema, upload/download de arquivos de configuração |
| Capacidade de Comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do painel traseiro | 1,8 Gbps |
| Tamanho do cache | 768 kbits |
| Tamanho da tabela MAC | 2K |
| Interface | |
| Porta de fibra 100M | 2 portas de fibra 100Base-FX Conectores SC/FC/ST de 100 M são opcionais, a distância de transmissão suporta fibra dupla multimodo de 1310 nm de 2 km ou fibra dupla monomodo de 1310 nm de 20 km opcional (40/60/80/100 km opcional) |
| Porta de cobre 100M | 6 portas RJ45 de detecção automática × 10/100Base-T(X), suporte full/half duplex e auto MDI/MDI-X |
| Botão | Botão Reiniciar ou restaurar as configurações de fábrica |
| Indicador | Indicador de energia, Indicador de status, Indicador de velocidade da porta de cobre e status da conexão, Indicador de porta de fibra, Indicador de alarme |
| Fonte de Energia | |
| Entrada de energia | Modelos DC: DC9V~60V, entrada de alimentação dupla, sem polaridade Modelos CA: CA 85 V ~ 264 V (47 ~ 63 Hz) / CC 110 V ~ 370 V |
| Consumo de energia | Modelo DC: ＜2W@DC12V, ＜3W@DC12V (2F) Modelo CA: <2W@AC220V, <3W@AC220V (2F) |
| Conexão | Modelos DC: blocos de terminais de 5 pinos com passo de 5,08 mm Modelos CA: blocos de terminais de 3 pinos com passo de 5,08 mm |
| Proteção de energia | Proteção contra sobretensão e sobrecorrente |
| Características Físicas | |
| Dimensões | 140 × 54 × 110 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Montagem em trilho DIN de 35 mm |
| Código IP | IP40 |
| Peso | Cerca de 0,6 kg |
| Ambiente de Trabalho | |
| Temperatura de operação | Modelo DC: -40°C~+85°C Modelo CA: -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da Indústria | |
| Proteção EMC | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surge): Nível 3 — Portas Ethernet suportam proteção contra surtos de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Certificação | CE, RoHS, FCC |
| Instalação | Trilho DIN |
|---|
