COM-ISGL2-8P-7208TSN-2GF-6GT-2DC – Switch Ethernet Industrial Gerenciável Layer 3 – 8 Portas, 8×10/100/1000Base-T(x) RJ45, 4x10G SFP+, 16x1G SFP, Alimentação Dupla DC 9~60V, Montagem Rack
| COM-ISGL2-8P-7208TSN-2GF-6GT-2DC – Switch Ethernet Industrial TSN de Trilho DIN, Gigabit Completo, Camada 2, 8 Portas |
| Características Técnicas |
|
|
|
|
|
|
Descrição Geral

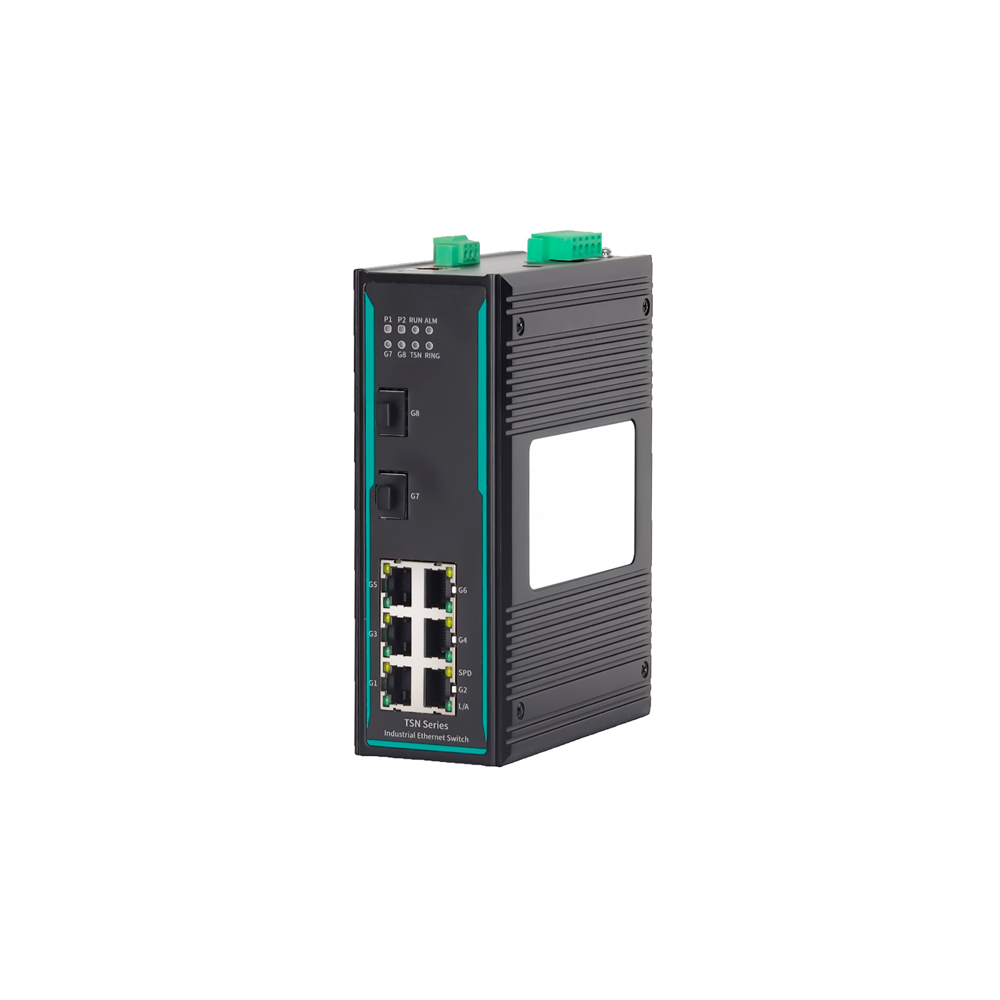

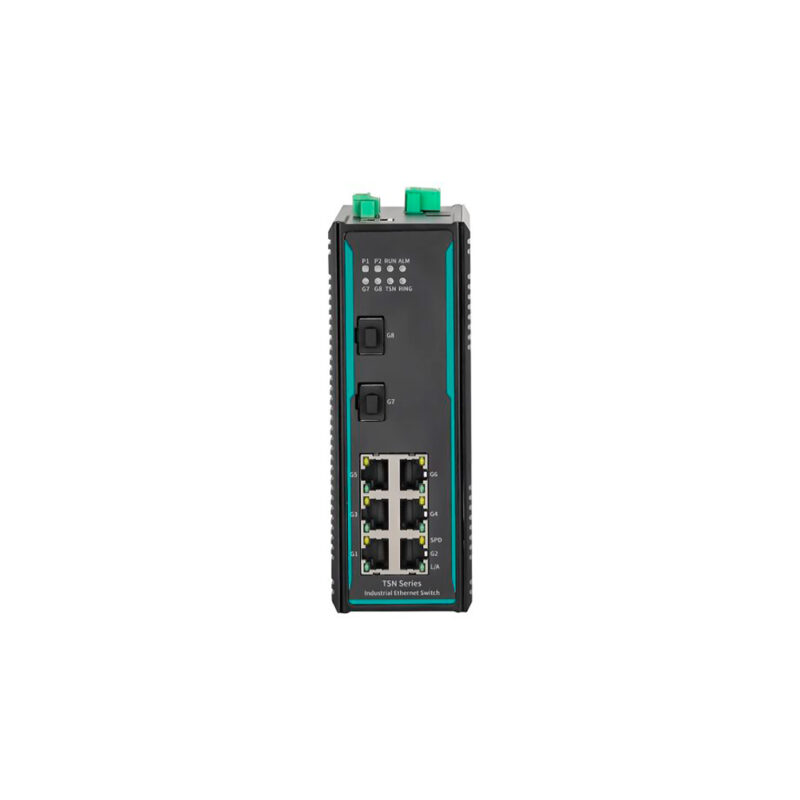

A série COM-ISGL2-8P-7208TSN-2GF-6GT-2DC é um switch Ethernet industrial TSN de 8 portas, totalmente gerenciado em trilho DIN, com camada 2 Gigabit, que proporciona transmissão de fluxos confiável e determinística de baixa latência, suportando 2 portas SFP Gigabit e 6 portas 10/100/1000Base-T(X). Possui alta capacidade de processamento de largura de banda. Detecta automaticamente erros de pacotes de dados, reduz falhas de transmissão e suporta facilmente redes Gigabit, garantindo uma transmissão de dados estável, confiável e eficiente.
Utiliza componentes de nível industrial, combinados com design de sistema de alto padrão e controle de produção, instalação em trilho DIN padrão de 35 mm e estrutura em liga de alumínio de alta resistência, robusta e durável. Dissipação de calor eficiente e sem ventoinha, operando em uma ampla faixa de temperatura de -40°C a +75°C. Design de proteção industrial de alto padrão, adapta-se a diversos ambientes de trabalho adversos e com desempenho de comunicação estável.
O switch da série COM-ISGL2-8P-7208TSN-2GF-6GT-2DC segue os principais padrões de comunicação da indústria, garantindo comunicação em tempo real e segurança de rede. Ele oferece diversas maneiras de gerenciar o switch, como acessar a linha de comando (CLI) do switch por meio da porta CONSOLE ou do protocolo TELNET/SSH, acessar a interface web do switch por meio de HTTP/HTTPS e acessar a MIB do dispositivo por meio do protocolo SNMP.
Ele suporta diversos protocolos de rede e padrões da indústria, como TSN, PTP, ERPS, MW-Ring, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP Snooping, LLDP, 802.1X, ACL, RMON, cliente/servidor/ouvinte/retransmissão DHCPv4, NTP, espelhamento de porta, DDM, Ping, Traceroute, etc. Suporta o gerenciamento do sistema para upload e download de arquivos de configuração, atualização e backup de arquivos de imagem online.
Características Principais
- Suporta agregação estática de link e agregação dinâmica LACP, o que pode aumentar a largura de banda de transmissão, melhorar a confiabilidade do link e alcançar o compartilhamento de carga da rede
- Suporte a estatísticas de porta, contagem de bytes ou tipos diferentes de quadros de dados enviados e recebidos e monitoramento do tráfego de porta
- Suporta 1Q VLAN e fornece interfaces de acesso, tronco e híbridas para fácil particionamento de vários domínios de transmissão, aumentando a segurança da rede
- Suporta particionamento de VLAN com base em MAC, protocolos, sub-redes IP, fluxos e outros métodos, adequado para redes em diferentes ambientes
- Suporte a IGMP snooping e filtragem multicast para encaminhamento ou filtragem multicast de camada 2, economizando recursos de rede
- Suporte ao Link Layer Discovery Protocol (LLDP), permitindo a aquisição de informações de dispositivos vizinhos LLDP para monitoramento de status de link, facilitando o gerenciamento de topologia e a localização de falhas
- Suporte Ethernet Ring Protection Switching (ERPS), fornecendo rede multianel, backup de link, convergência rápida e estabilidade de rede aprimorada
- Suporte ao protocolo privado MW-Ring de rede em anel rápido e ao protocolo de árvore de abrangência STP/RSTP/MSTP, que pode eliminar loops de rede e melhorar a confiabilidade da rede
- Suporte à detecção de loopback para evitar tempestades de rede
- Suporta vários métodos de login, como portas HTTP, HTTPS, TELNET, SSH e CONSOLE
- Suporte SNMPv1/v2c/v3, permitindo consultas de informações, modificações e solução de problemas por meio do sistema de gerenciamento de rede MIB, alcançando gerenciamento centralizado
- Suporta monitoramento remoto de rede RMON, executa estatísticas e alarmes em vários tipos de quadros de dados e pode ser usado para monitoramento e gerenciamento remoto de sistemas de gerenciamento de rede
- Suporte à segurança de porta, convertendo endereços MAC dinâmicos em MAC dinâmico/estático/fixo seguro, aprimorando a segurança do dispositivo
- Suporte à autenticação de porta 802.1X para verificação de identidade do usuário, fornecendo autenticação de login local e baseada em RADIUS.
- Suporte ao mecanismo de gerenciamento de rede segura AAA, autenticação, autorização e faturamento por meio de raio e TACACS+ para evitar login ilegal de usuários
- Suporte a lista de controle de acesso ACL, regras de filtragem personalizáveis para vários tipos de quadros, filtragem ou limitação de taxa de pacotes especificados
- Suporta ataques de defesa de origem IPv4 e IPv6, portas de ligação, IP de origem, MAC de origem e VLAN para evitar falsificação de endereço IP de origem
- Suporte à proteção ARP para evitar interrupção de rede ou vazamento de informações causados por ataques de inundação/spoofing de ARP
- Dê suporte à Qualidade de Serviço (QoS) para priorizar voz, vídeo e dados críticos para transmissão, resolvendo o congestionamento da rede.
- Suporte ao espelhamento de portas, permitindo a coleta de dados de portas de entrada e saída para diagnóstico de rede e gerenciamento de falhas.
- Suporte ao monitoramento de diagnóstico digital DDM, detectando temperatura, tensão, potência óptica transmitida, potência óptica recebida do módulo de fibra DDM
- Suporte a Ping IPv4/IPv6 e Traceroute IPv4/IPv6 para detectar conectividade de rede e localizar pontos de falha
- Suporte ao servidor DHCPv4, gerencie centralmente e configure endereços IP de usuários dinamicamente
- Suporte à escuta DHCPv4, garantindo que os clientes DHCP obtenham endereços IP de servidores DHCP legítimos para evitar ataques DHCP
- Suporte ao relé DHCPv4 para auxiliar servidores DHCP na alocação dinâmica de parâmetros de rede para clientes DHCP
- Suporte ao registro de operações do usuário, segurança do sistema, falhas do sistema e monitoramento remoto de servidores Syslog
- Suporta alarme de falha de redundância de energia dupla e alarme de desconexão de porta e modo de alarme de relé de suporte
| Software | |
| Troca | Suporte 802.1Q VLAN, VLAN baseada em sub-rede/protocolo/fluxo MAC/IP, tradução de VLAN, PVLAN Suporta configuração de porta, como velocidade de porta, modo duplex, controle de fluxo, unidade máxima de transmissão, etc. Suporte para limite de velocidade de porta, supressão de tempestades, detecção de tempestades e estatísticas de porta Suporte a agregação de portas, agregação estática, agregação dinâmica LACP Suporte a limitações de envelhecimento e aprendizado de endereço MAC, vinculação de endereço MAC estático |
| TSN | IEEE 802.1AS (PTP generalizado, gPTP) IEEE 802.1Qbu (Preempção de Quadros, FP) IEEE 802.1Qbv (Modelador com reconhecimento de tempo, TAS) IEEE 802.1Qci (Filtragem e Policiamento por Fluxo, PSFP) IEEE 802.1CB (Replicação e Eliminação de Quadros para Confiabilidade, FRER) |
| Redundância | Suporte ao protocolo privado MW-Ring de rede de anel rápido Suporte ERPSv1/v2 Suporte STP/RSTP/MSTP Suporte para detecção de loopback |
| Multicast | Suporte IGMP Snooping Suporte à filtragem multicast |
| Gestão de Segurança | Suporte HTTPS, controle de serviço SSH, HTTP/HTTPS, SNMP, gerenciamento de acesso TELNET/SSH Suporte a nível de privilégio e segurança de porta Suporta autenticação de porta 802.1X, autenticação AAA, RADIUS, protocolos TACACS+ Suporte à proteção IPv4/IPv6 e proteção ARP Suporte ACL e filtra dados das camadas L2-L4 |
| Gestão e Manutenção | Suporte IEEE 1588v2 (Protocolo de Tempo de Precisão, PTP) Suporte QoS, SP, agendamento de filas DWRR Suporte a clientes DHCPv6, clientes/servidores/ouvintes/retransmissores DHCPv4 Suporte SNMPv1/v2c/v3, SNMP Trap v1/v2c/v3, RMON, LLDP, LLDP MED Suporte a espelhamento de porta, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6 Suporte ao gerenciamento de permissões de usuário, registro, cliente NTP e horário de verão Suporte para upload/download/ativação/exclusão de arquivos de configuração, backup de espelho duplo, reinicialização e redefinição de fábrica |
| Capacidade de comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 23 Gbps |
| Tamanho do buffer | 1,25 Mbit |
| Tabela de endereços MAC | 8K |
| Interface | |
| Porta de fibra 1G | 2 portas SFP 1000Base-X |
| Porta de cobre 1G | 6 portas RJ45 de detecção automática 10/100/1000Base-T(X), suporte full/half duplex e MDI/MDI-X automático |
| Relé | 1 saída de alarme de relé, bloco de terminais de 3 pinos com passo de 5,08 mm |
| CONSOLE | 1 porta de console com sinal RS232 em um conector RJ45, usada para depuração de dispositivos |
| Botão | Reiniciar com um clique ou restaurar as configurações de fábrica |
| Luz indicadora | Indicador de energia, indicador de operação, indicador de alarme, indicador de porta óptica, luz indicadora TSN, indicador de toque, velocidade da porta TX e indicador de conexão/atividade |
| Fonte de energia | |
| Modelo | CISCOM7208TSN-2GF-6GT-AD220 |
| Tensão de entrada | Fonte de alimentação única AC85~264V/DC110~370V |
| Consumo de energia | <12W@AC220V |
| Conexão | Bloco de terminais de 5 pinos com passo de 5,08 mm |
| Proteção | Proteção contra sobrecorrente integrada |
| Características físicas | |
| Dimensões | 160×58×122 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Fácil instalação em trilhos DIN de 35 mm |
| Código IP | IP40 |
| Peso | O modelo DC tem cerca de 0,86 kg e o modelo AC tem cerca de 0,9 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40℃~+75℃ |
| Temperatura de armazenamento | -40℃~+85℃ |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2 (ESD): Nível 4 Descarga de contato ± 8kV Descarga de ar ± 15kVIEC 61000-4-5 (Surto): Nível 4 Alimentação: modo comum ± 4kV, modo diferencial ± 2kV Porta Ethernet: modo comum ± 4 kV, modo diferencial ± 2 kVIEC 61000-4-4(EFT): Nível 4 Alimentação: ± 4kV Porta Ethernet: ± 2kV IEC 61000-4-5 (Surto): Nível 4 |
