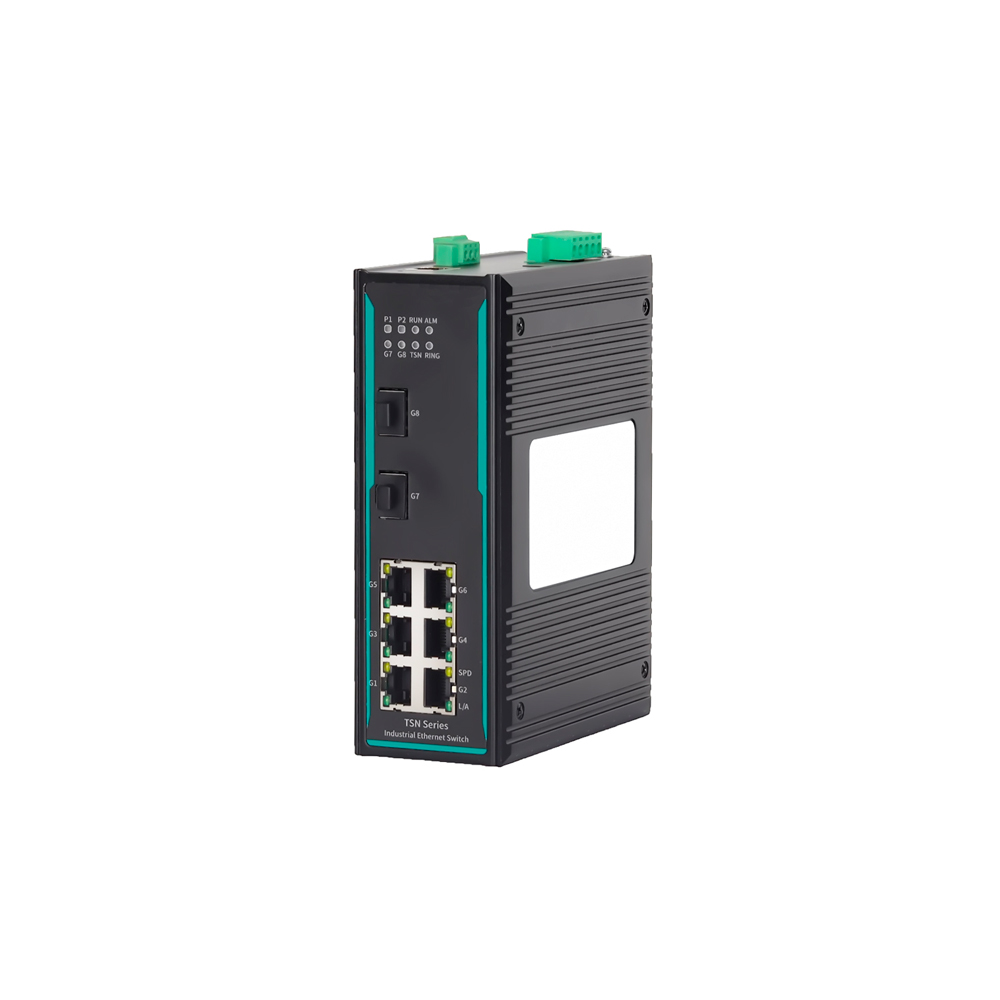

COM-ISGL2-8P-7208TSN-2GF-6GT – Switch Ethernet Industrial Gerenciável Layer 2 – 8 Portas, 6×10/100/1000Base-T(X) RJ45, 2x1G SFP, Alimentação Dupla DC9~60V, Montagem Trilho DIN
| COM-ISGL2-8P-7208TSN-2GF-6GT – Switch Ethernet Industrial Gerenciável Layer 2 – 8 Portas |
| Características Técnicas |
|
|
|
|
|
Descrição Geral
A série COM-ISGL2-8P-7208TSN-2GF-6GT é um switch Ethernet industrial TSN de 8 portas, totalmente gerenciado em trilho DIN, com camada 2 Gigabit, que proporciona transmissão de fluxos confiável e determinística de baixa latência, suportando 2 portas SFP Gigabit e 6 portas 10/100/1000Base-T(X). Possui alta capacidade de processamento de largura de banda. Detecta automaticamente erros de pacotes de dados, reduz falhas de transmissão e suporta facilmente redes Gigabit, garantindo uma transmissão de dados estável, confiável e eficiente.
Utiliza componentes de nível industrial, combinados com design de sistema de alto padrão e controle de produção, instalação em trilho DIN padrão de 35 mm e estrutura em liga de alumínio de alta resistência, robusta e durável. Dissipação de calor eficiente e sem ventoinha, operando em uma ampla faixa de temperatura de -40°C a +75°C. Design de proteção industrial de alto padrão, adapta-se a diversos ambientes de trabalho adversos e com desempenho de comunicação estável.
O switch da série COM-ISGL2-8P-7208TSN-2GF-6GT segue os principais padrões de comunicação da indústria, garantindo comunicação em tempo real e segurança de rede. Ele oferece diversas maneiras de gerenciar o switch, como acessar a linha de comando (CLI) do switch por meio da porta CONSOLE ou do protocolo TELNET/SSH, acessar a interface web do switch por meio de HTTP/HTTPS e acessar a MIB do dispositivo por meio do protocolo SNMP.
Ele suporta diversos protocolos de rede e padrões da indústria, como TSN, PTP, ERPS, MW-Ring, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP Snooping, LLDP, 802.1X, ACL, RMON, cliente/servidor/ouvinte/retransmissão DHCPv4, NTP, espelhamento de porta, DDM, Ping, Traceroute, etc. Suporta o gerenciamento do sistema para upload e download de arquivos de configuração, atualização e backup de arquivos de imagem online.
Características Principais
- Suporta agregação de link estático e agregação dinâmica LACP, o que pode aumentar a largura de banda de transmissão e melhorar a confiabilidade do link
- Suporta VLAN 802.1Q, fornece interfaces de acesso, tronco e híbridas para dividir facilmente vários domínios de transmissão e aumentar a segurança da rede
- Suporta IGMP Snooping, estabelece uma tabela de encaminhamento multicast de camada 2, reduz a transmissão de dados multicast na rede e economiza recursos de rede
- Suporta o protocolo de descoberta da camada de link LLDP, obtém informações do dispositivo vizinho LLDP, monitora o status do link e facilita o gerenciamento da topologia e a localização de falhas.
- Suporta tecnologia de proteção multi-anel Ethernet ERPS, fornece rede multi-anel, executa backup de link, atinge convergência rápida e melhora a estabilidade da rede
- Suporta protocolo de árvore de abrangência RSTP, compatível com protocolo STP, pode eliminar loops de rede e melhorar a confiabilidade da rede
- Suporta limitação de taxa de transmissão, mensagens multicast desconhecidas e unicast desconhecidas, detecção de tempestade de pacotes de transmissão e multicast e previne tempestades de rede
- Suporta espelhamento de porta, que pode coletar dados de entrada e saída de porta para detecção de rede e gerenciamento de falhas
- Suporte para controle WEB, HTTP, controle de acesso ao protocolo HTTPS, restrição de endereço IP de login
- Suporte ao gerenciamento centralizado SNMPv1/v2c/v3 e informações TRAP SNMPv1/v2c/v3, suporte ao padrão de rede nacional TRAP e TRAP privado
- Suporte à qualidade do serviço QoS, para que voz, vídeo e dados importantes sejam transmitidos primeiro nos dispositivos de rede, resolvendo o congestionamento da rede
- Suporta autenticação de porta 802.1X, autentica usuários de acesso e fornece autenticação de login local e RADIUS
- Suporte à detecção de loopback para evitar que loops de rede causem tempestades de rede
- Suporte ao modo de alarme de relé, incluindo falha de energia do sistema, falha de energia dupla, tempestade de rede, desconexão de porta e outros alarmes
- Suporte à gravação de log do sistema de WEB, LINK, CONFIG, AUTH, STORM, RING, SNMP, SYS e outras informações de log, suporte ao monitoramento remoto de hosts de log e envio de e-mails de log
Especificações Técnicas
| Programas | |
| Troca | Suporte 802.1Q VLAN, VLAN baseada em sub-rede/protocolo/fluxo MAC/IP, tradução de VLAN, PVLAN Suporta configuração de porta, como velocidade de porta, modo duplex, controle de fluxo, unidade máxima de transmissão, etc. Suporte para limite de velocidade de porta, supressão de tempestades, detecção de tempestades e estatísticas de porta Suporte a agregação de portas, agregação estática, agregação dinâmica LACP Suporte a limitações de envelhecimento e aprendizado de endereço MAC, vinculação de endereço MAC estático |
| TSN | IEEE 802.1AS (PTP generalizado, gPTP) IEEE 802.1Qbu (Preempção de Quadros, FP) IEEE 802.1Qbv (Modelador com reconhecimento de tempo, TAS) IEEE 802.1Qci (Filtragem e policiamento por fluxo, PSFP) IEEE 802.1CB (Replicação e Eliminação de Quadros para Confiabilidade, FRER) |
| Redundância | Suporte ao protocolo privado MW-Ring de rede de anel rápido Suporte ERPSv1/v2 Suporte STP/RSTP/MSTP Suporte para detecção de loopback |
| Multidifusão | Suporte IGMP Snooping Suporte à filtragem multicast |
| Gestão de Segurança | |
| Funções | Suporte HTTPS, controle de serviço SSH, HTTP/HTTPS, SNMP, gerenciamento de acesso TELNET/SSH Suporte a nível de privilégio e segurança de porta Suporta autenticação de porta 802.1X, autenticação AAA, RADIUS, protocolos TACACS+ Suporte à proteção IPv4/IPv6 e proteção ARP Suporte ACL e filtra dados das camadas L2-L4 |
| Gestão e Manutenção | |
| Funções | Suporte IEEE 1588v2 (Protocolo de Tempo de Precisão, PTP) Suporte QoS, SP, agendamento de filas DWRR Suporte a clientes DHCPv6, clientes/servidores/ouvintes/retransmissores DHCPv4 Suporte SNMPv1/v2c/v3, SNMP Trap v1/v2c/v3, RMON, LLDP, LLDP MED Suporte a espelhamento de porta, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6 Suporte ao gerenciamento de permissões de usuário, registro, cliente NTP e horário de verão Suporte para upload/download/ativação/exclusão de arquivos de configuração, backup de espelho duplo, reinicialização e redefinição de fábrica |
| Capacidade de Comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 23 Gbps |
| Tamanho do buffer | 1,25 Mbit |
| Tabela de endereços MAC | 8K |
| Interface | |
| Porta de fibra 1G | 2 portas SFP 1000Base-X |
| Porta de cobre 1G | 6 portas RJ45 de detecção automática 10/100/1000Base-T(X), suporte full/half duplex e MDI/MDI-X automático |
| Relé | 1 saída de alarme de relé, bloco de terminais de 3 pinos com passo de 5,08 mm |
| CONSOLE | 1 porta de console com sinal RS232 em um conector RJ45, usada para depuração de dispositivos |
| Botão | Reiniciar com um clique ou restaurar as configurações de fábrica |
| Luz indicadora | Indicador de energia, indicador de operação, indicador de alarme, indicador de porta óptica, luz indicadora TSN, indicador de toque, velocidade da porta TX e indicador de conexão/atividade |
| Fonte de Energia | |
| Tensão de entrada | COM-ISGL2-8P-7208TSN-2GF-6GT: Entrada de energia dupla DC9~60V, sem polaridade |
| Consumo de energia | COM-ISGL2-8P-7208TSN-2GF-6GT: <12W@AC220V (carga total) |
| Conexão | Bloco de terminais de 5 pinos com passo de 5,08 mm |
| Proteção | Proteção contra sobrecorrente integrada |
| Características Físicas | |
| Dimensões | 160×58×122 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Fácil instalação em trilhos DIN de 35 mm |
| Código IP | IP40 |
| Peso | O modelo DC tem cerca de 0,86 kg e o modelo AC tem cerca de 0,9 kg |
| Ambiente de Trabalho | |
| Temperatura de operação | -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da Indústria | |
| CEM | IEC 61000-4-2 (ESD): Nível 4 Descarga de contato ± 8kV Descarga de ar ± 15kV IEC 61000-4-5 (Surge): Nível 4 Alimentação: modo comum ± 4kV, modo diferencial ± 2kV Porta Ethernet: modo comum ± 4 kV, modo diferencial ± 2 kV IEC 61000-4-4(EFT): Nível 4 Alimentação: ± 4kV Porta Ethernet: ± 2kV |
| Certificação | CE, FCC, RoHS |
| Instalação | Trilho DIN |
|---|
