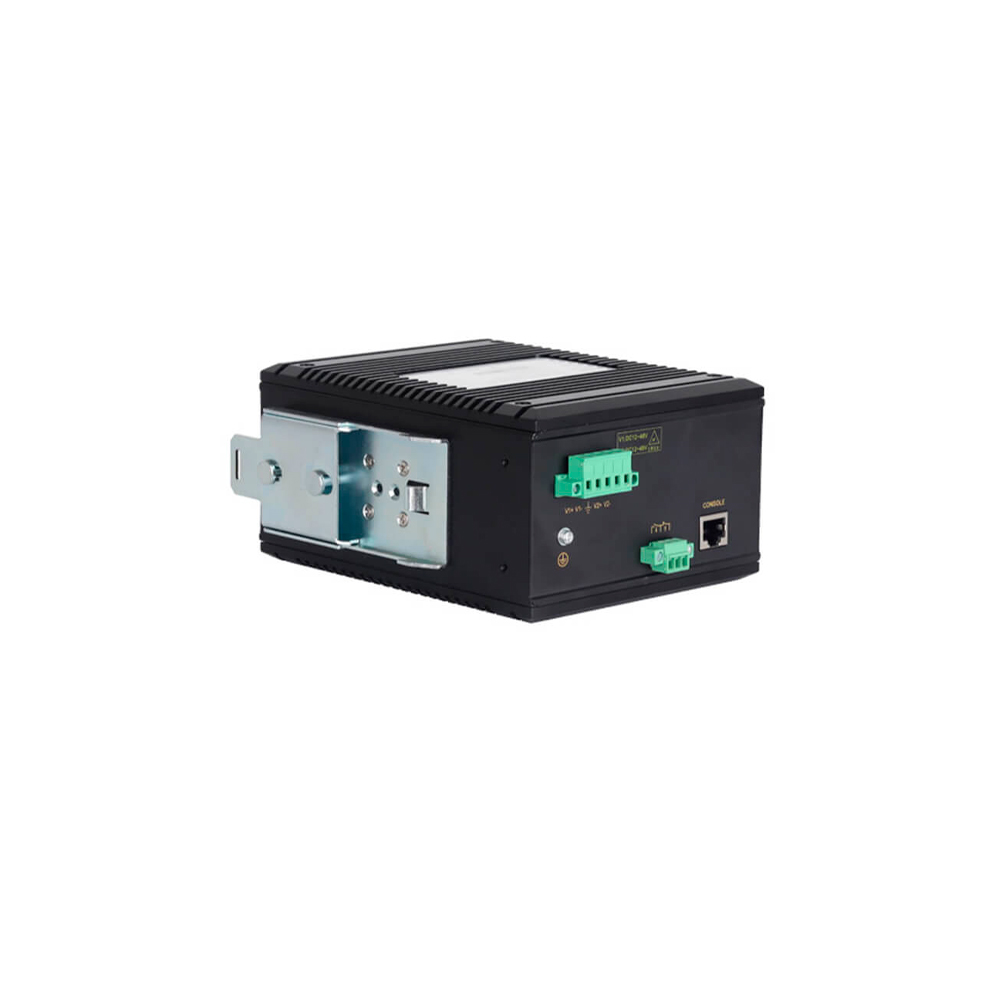

COM-ISGL3-20P-8220GX-4XGF-8GT-8GT-AD220 – Switch Ethernet Industrial Gerenciável Layer 3 – 20 Portas, 8×10/100/1000Base-T RJ45, 4x10GBase-R SFP+, 8x1000Base-X SFP, Alimentação CA 85264V/CC 110370V, Montagem Trilho DIN
| COM-ISGL3-20P-8220GX-4XGF-8GT-8GT-AD220 – Switch Ethernet Industrial Gerenciável Layer 3 – 20 Portas |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
O switch Ethernet industrial 10G de camada 3 COM-ISGL3-20P-8220GX-4XGF-8GT-8GT-AD220 suporta 4 portas SFP+ 10G, 8 portas SFP 1G e 8 portas RJ45 1G. Ele adota um mecanismo de armazenamento e encaminhamento e possui potentes recursos de processamento de largura de banda, solucionando automaticamente erros de pacotes de dados, reduzindo falhas de transmissão e suportando facilmente redes 10G para garantir uma transmissão de dados estável, confiável e eficiente.
O produto utiliza componentes de nível industrial, combinados com design de sistema de alto padrão e controle de produção. Instalação em rack 1U padrão de 19 polegadas, estrutura em liga de alumínio durável e de alta resistência, dissipação de calor eficiente sem ventoinha, ampla faixa de temperatura de trabalho de -40°C a +75°C, design de proteção industrial de alto padrão, adaptável a uma variedade de ambientes de trabalho adversos e desempenho de comunicação estável.
O switch de camada 3 COM-ISGL3-20P-8220GX-4XGF-8GT-8GT-AD220 atende aos principais padrões de comunicação da indústria e atende a requisitos técnicos como comunicação em tempo real, segurança de rede, entre outros. O produto oferece diversas maneiras de gerenciar switches, como acessar a linha de comando (CLI) do switch por meio da porta CONSOLE ou do protocolo TELNET/SSH, a interface WEB do switch por meio de HTTP/HTTPS e a MIB do dispositivo por meio do protocolo SNMP.
Ele suporta diversos protocolos de rede e padrões da indústria, como RIP, OSPF, VRRP, PIM, EAPS, ERPS, STP/RSTP/MSTP, VLAN, QoS, LACP, IGMP, IGMP Snooping, GMRP, LLDP, 802.1X, ACL, DHCP, SNTP, espelhamento de porta, DDM, Ping, Tracert, etc.
Características Principais
- Suporta supressão de tempestades em quadros de transmissão, quadros multicast e quadros desconhecidos, e detecção de tempestades em pacotes de transmissão e multicast para evitar tempestades de rede
- Suporta agregação estática e agregação dinâmica LACP, o que pode aumentar a largura de banda de transmissão, melhorar a confiabilidade do link e atingir o balanceamento de carga da rede
- Suporta VLAN 802.1Q, fornece interfaces de acesso, tronco e híbridas
- Suporte à divisão de VLAN com base em MAC, protocolo, sub-rede IP, fluxo, etc.
- Suporte à tabela de endereços MAC e limite de tempo de envelhecimento, vinculação de endereço MAC unicast/multicast estático à interface, para garantir o uso de usuários legítimos
- Suporta PIM, IGMP, IGMP Snooping, MLD Snooping e filtragem multicast para reduzir a transmissão de dados multicast na rede e economizar recursos de rede
- Suporta protocolo de descoberta de camada de link LLDP, obtém informações de dispositivos vizinhos LLDP e monitora o status do link, o que é conveniente para gerenciamento de topologia e localização de falhas
- Suporta tecnologia de proteção multi-anel ERP Ethernet, fornece rede multi-anel, backup de link, obtém convergência rápida e melhora a estabilidade da rede
- Suporte ao protocolo de redundância de roteamento virtual VRRP, que permite que vários dispositivos de roteamento formem um roteador virtual para backup redundante
- Suporte HTTP, HTTPS, TELNET, SSH, porta CONSOLE e outros métodos de login
- Suporte SNMPv1/v2c/v3, consulta de informações, modificação de informações e solução de problemas podem ser realizados por meio do sistema de gerenciamento de rede MIB para obter gerenciamento centralizado
- Suporte a monitoramento remoto de rede RMON, estatísticas e alarmes para vários tipos de quadros de dados, que podem ser usados para monitoramento remoto e gerenciamento do sistema de gerenciamento de rede
- Suporte à segurança de porta, converta endereço MAC dinâmico em MAC dinâmico/estático/fixo seguro para aumentar a segurança do dispositivo
- Suporta autenticação de porta 802.1X para autenticar e controlar direitos de acesso de usuários de acesso
- Suporte ao mecanismo de gerenciamento de rede segura AAA, autenticação, autorização e contabilidade por meio de RADIUS e TACACS+ para impedir que usuários não autorizados façam login
- Listas de controle de acesso ACL, regras de filtragem de vários tipos de quadros podem ser personalizadas e pacotes especificados podem ser filtrados ou limitados em taxa
- Suporta qualidade de serviço QoS, para que voz, vídeo e dados importantes sejam transmitidos preferencialmente em equipamentos de rede para resolver congestionamento de rede
- Suporte ao espelhamento de porta, que pode coletar dados enviados e recebidos pela porta para detecção de rede e gerenciamento de falhas
- Suporta diagnóstico e monitoramento digital DDM, que pode monitorar a temperatura de trabalho, tensão, corrente, envio/recebimento de energia óptica e outros parâmetros do módulo óptico DDM SFP
- Faça ping em IPv4/IPv6 e traceroute IPv4/IPv6 para detectar conectividade de rede e localizar pontos de falha
- Suporta alarme de desligamento redundante de fonte de alimentação dupla e alarme de desconexão de porta e suporta modo de alarme de relé
- Suporte ao servidor DHCPv4 para gerenciar e configurar centralmente os endereços IP dos usuários dinamicamente
- Suporte a espionagem DHCPv4/v6 para garantir que os clientes DHCP obtenham endereços IP de servidores DHCP legítimos e evitar ataques DHCP
- Suporte a relé DHCPv4/v6 para auxiliar servidores DHCP na alocação dinâmica de parâmetros de rede para clientes DHCP
- Suporte a logs do sistema para registrar operações do usuário, segurança do sistema, falhas do sistema e outras informações, além de monitoramento remoto do servidor Syslog
Especificações Técnicas
| Programas | |
| Troca | Suporta configuração de porta, limite de velocidade de porta, supressão de tempestade, detecção de tempestade, agregação de porta, LACP, estatísticas de porta. Suporta 802.1Q VLAN, VLAN baseada em MAC/protocolo/sub-rede, isolamento de porta, mapeamento de VLAN. Suporta limite de aprendizado e envelhecimento de endereço MAC, vinculação de endereço MAC unicast ou multicast estático. |
| PTP | IEEE 1588v2 (Protocolo de Tempo de Precisão, PTP). IEEE 802.1AS (PTP generalizado, gPTP) |
| Redundância | Suporta protocolo privado de rede em anel rápido (MW-Ringv2). Suporte ERPS. Suporte STP/RSTP/MSTP. |
| Multidifusão | Suporte IGMP Snooping. Suporte a filtro multicast. Suporte IGMPv2/v3. Suporte PIM-SM. |
| Roteamento | Suporte a roteamento estático IPv4/IPv6. Suporte para controle de roteamento, criptografia de roteamento e lista de controle de acesso de roteamento. Suporte para roteamento dinâmico RIP, RIPng, OSPFv2/v3. Suporte VRRPv2/v3. |
| Gestão de Segurança | Suporte HTTPS, controle de serviço SSH, HTTP/HTTPS, SNMP, gerenciamento de acesso TELNET/SSH. Nível de privilégio de suporte, segurança de porta. Suporta autenticação de porta 802.1X, autenticação AAA, RADIUS e protocolos TACACS+. Suporte de fonte de proteção IPv4/IPv6, proteção ARP. Suporte ACL, filtrar dados nas camadas L2-L4. Suporte de alarme de relé. |
| Gestão e Manutenção | Suporte cliente/ouvinte/retransmissão DHCPv6, cliente/servidor/ouvinte/retransmissão DHCPv4. Suporte QoS, SNMPv1/v2c/v3, SNMPv1/v2c/v3 Trap, RMON, LLDP, LLDP MED. Suporte protocolo de gerenciamento de rede privada MW-NMPv2. Suporte a espelhamento de porta, DDM, OAM, CFM, UDLD, sFlow, diagnóstico de linha, Ping, Traceroute. Suporte a gerenciamento de direitos de usuário, gerenciamento de log, gerenciamento de hora local e cliente NTP. Suporte para gerenciamento de arquivos de configuração, atualização de imagem e backup duplo, reinicialização on-line e redefinição de fábrica. |
| Capacidade de Comutação | |
| Tipo de processamento | Armazenar e encaminhar |
| Largura de banda do backplane | 180 Gbps |
| Tamanho do buffer | 32 Mbits |
| Tabela de endereços MAC | 32 mil |
| Interface | |
| Porta de fibra 10G | 4 portas 10GBase-R 10G SFP+, compatíveis com módulos ópticos 1000Base-X Gigabit SFP e módulos de cobre 1000Base-T Gigabit SFP (é recomendável usar os módulos de fibra para cobre especificados por nossa empresa) |
| Porta de fibra 1G | 4*1000Base-X portas SFP, compatíveis com módulo 100Base-FX SFP e módulo de cobre 1000Base-T SFP |
| Porta de cobre 1G | 8*10/100/1000Base-T(X) portas RJ45 de detecção automática, suporte full/half duplex, conexão MDI/MDI-X automática |
| Relé | 1*saída de alarme de relé, blocos de terminais de travamento de passo de 3 posições e 3,81 mm |
| CONSOLE | 1*porta CONSOLE, porta de sinal RS232 RJ45, usada para depuração e configuração de linha de comando |
| Botão | Reinicialização com um clique ou redefinição de fábrica |
| LED de status | Indicador de energia, Indicador de operação, Indicador de alarme, Indicador de porta de fibra, Indicador PTP, Indicador de anel, Taxa de porta de cobre e indicador de conexão/atividade |
| Fonte de Energia | |
| Tensão de entrada | CA 85 ~ 264 V/CC 110 ~ 370 V |
| Consumo de energia | ＜22W@AC220V (carga total) |
| Método de conexão | Bloco de terminais de 5 pinos e 5,08 mm, 3 pinos para alimentação |
| Proteção | Proteção contra sobrecorrente 3A integrada |
| Características Físicas | |
| Dimensões | 160×82,5×128 mm (clipe de montagem em trilho DIN excluído) |
| Instalações | Montagem em trilho DIN padrão de 35 mm |
| Código IP | IP40 |
| Peso | 1,6 kg |
| Ambiente de Trabalho | |
| Temperatura de operação | -40ºC~+70ºC |
| Temperatura de armazenamento | -40ºC~+85ºC |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da Indústria | |
| CEM | IEC 61000-4-2(ESD): Nível 4. IEC 61000-4-5 (Surge): Nível 3. IEC 61000-4-4(EFT): Nível 4 |
| Certificação | CE, FCC, RoHS |
| Instalação | Trilho DIN |
|---|
