COM-ISGL3-30P-8030PTP-6XGF-16GF-8GC-2AD220 – Switch Ethernet Industrial Gerenciável Layer 3 com 30 Portas – 6x10G SFP+, 16xSFP 1G, 8xRJ45, Alimentação CA 85~264V/CC 110~370V Dual Power, com Cabo Console
| COM-ISGL3-30P-8030PTP-6XGF-16GF-8GC-2AD220 – Switch Ethernet Industrial Gerenciável Layer 3 com 30 Portas |
| Características Técnicas |
|
|
|
|
|
|
Descrição Geral

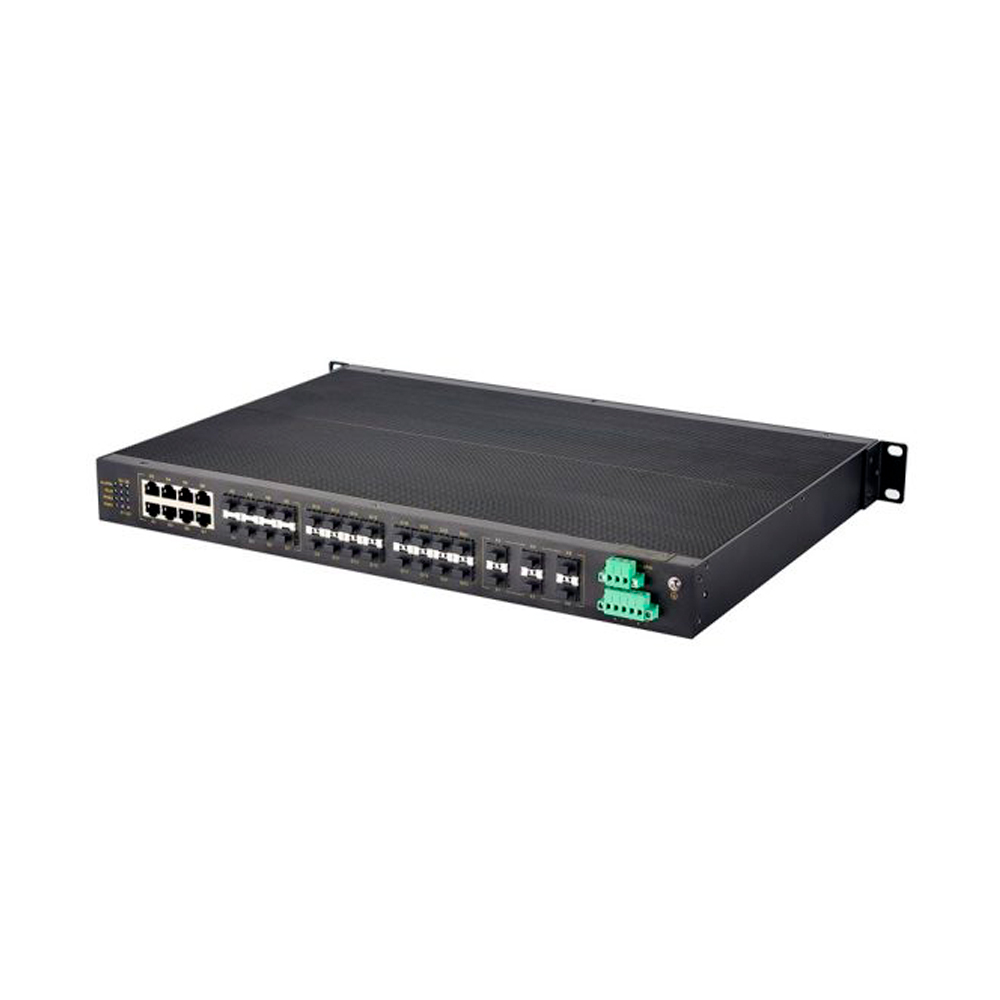

A série COM-ISGL3-30P-8030PTP-6XGF-16GF-8GC-2AD220 é um switch Ethernet industrial 10G de núcleo de Camada 3, montado em rack, com suporte para 6 portas SFP+ 10G, 16 portas SFP 1G e 8 portas combo 1G. Adota um mecanismo de armazenamento e encaminhamento, possui poderosos recursos de processamento de largura de banda, verifica automaticamente erros de pacotes de dados, reduz falhas de transmissão e suporta facilmente redes 10G, garantindo uma transmissão de dados estável, confiável e eficiente.
O produto seleciona componentes de nível industrial, coopera com design de sistema de alto padrão e controle de produção, instalação em rack 1U padrão de 19 polegadas, estrutura em liga de alumínio de alta resistência, dissipação de calor durável, sem ventoinha e eficiente, operação em ampla temperatura de -40°C a +75°C, design de proteção industrial de alto padrão, pode se adaptar a diversos ambientes de trabalho adversos e desempenho de comunicação estável.
Os switches de camada 3 da série COM-ISGL3-30P-8030PTP-6XGF-16GF-8GC-2AD220 seguem os principais padrões de comunicação da indústria e atendem a requisitos técnicos como comunicação em tempo real e segurança de rede. O produto oferece diversas maneiras de gerenciar o switch, como acessar a linha de comando (CLI) do switch por meio da porta CONSOLE ou do protocolo TELNET/SSH, acessar a interface WEB do switch por meio de HTTP/HTTPS e acessar a MIB do dispositivo por meio do protocolo SNMP. Ele também fornece diversos protocolos de rede e padrões da indústria, como RIP, OSPF, VRRP, ERPS, STP/RSTP/MSTP, VLAN, QoS, LACP, PIM, IGMP, IGMP Snooping, MLD Snooping, LLDP, 802.1X, ACL, RMON, cliente/servidor/escuta/retransmissão DHCPv4, cliente NTP, espelhamento de portas, DDM, Ping, Traceroute, etc.
Ele suporta funções de gerenciamento de sistema, como upload e download de arquivos de configuração, atualização online e backup de arquivos de imagem. Em termos de instalação estrutural, você pode escolher com flexibilidade a montagem em rack ou em mesa. O produto é amplamente utilizado em energia integrada, cidades inteligentes, trânsito ferroviário, transporte inteligente, automação industrial e outros campos.
Características Principais
- Suporta agregação estática de link e agregação dinâmica LACP, o que pode aumentar a largura de banda de transmissão, melhorar a confiabilidade do link e realizar o compartilhamento de carga da rede
- Suporta VLAN 802.1Q, fornece acesso, tronco, interface híbrida para dividir facilmente vários domínios de transmissão e aumentar a segurança da rede
- Suporta divisão de VLAN com base em MAC, protocolo, sub-rede IP, etc., que pode ser aplicada a redes em diferentes ambientes
- Suporte à tabela de endereços MAC e limite de tempo de envelhecimento, endereço MAC unicast/multicast estático e vinculação de interface para garantir o uso de usuários legítimos
- Suporta PIM, IGMP, IGMP Snooping, MLD Snooping e filtragem multicast para reduzir a transmissão de dados multicast na rede e economizar recursos de rede
- Suporta o protocolo de descoberta da camada de link LLDP, obtém informações do dispositivo vizinho LLDP, monitora o status do link, facilita o gerenciamento da topologia e a localização de falhas
- Suporta a tecnologia de proteção multi-anel Ethernet ERPS, fornece rede multi-anel, realiza backup de link, alcança convergência rápida e melhora a estabilidade da rede
- Suporta protocolo de redundância de roteamento virtual VRRP, que combina vários dispositivos de roteamento em um roteador virtual para obter backup redundante
- Suporta vários métodos de login, como HTTP, HTTPS, TELNET, SSH, porta CONSOLE, etc.
- Suporte SNMPv1/v2c/v3 e consulte, modifique e solucione problemas de informações por meio do sistema de gerenciamento de rede MIB para obter gerenciamento centralizado
- Suporta monitoramento remoto de rede RMON, que conta e emite alarmes de vários tipos de quadros de dados e pode ser usado para monitoramento e gerenciamento remoto do sistema de gerenciamento de rede
- Suporta supressão de tempestades de quadros unicast, quadros de broadcast e quadros desconhecidos, suporta detecção de tempestades de pacotes de dados de broadcast e multicast, previne tempestades de rede
- Suporta autenticação de porta 802.1X, autenticação de usuários de acesso e controle de direitos de acesso
- Suporte ao mecanismo de gerenciamento de rede de segurança AAA, autentique, autorize e cobre através do RADIUS e TACACS+ para evitar que usuários ilegais façam login
- Suporte à lista de controle de acesso ACL, que pode personalizar várias regras de filtragem de tipo de quadro, filtrar ou limitar a taxa de mensagens especificadas
- Suporte à qualidade do serviço QoS, para que voz, vídeo e dados importantes sejam transmitidos primeiro nos dispositivos de rede para resolver o congestionamento da rede
- Suporta espelhamento de porta, que pode coletar os dados enviados e recebidos pela porta para detecção de rede e gerenciamento de falhas
- Suporta monitoramento de diagnóstico digital DDM, que pode monitorar a temperatura de trabalho, tensão, corrente, potência óptica de envio/recebimento e outros parâmetros de módulos ópticos DDM SFP
- Suporte Ping IPv4/IPv6, Traceroute IPv4/IPv6 para detectar conectividade de rede e localizar pontos de falha
- Suporta alarme de falha de energia de fonte de alimentação dupla e alarme de desconexão de porta, além de suporte ao modo de alarme de relé
- Suporte ao servidor DHCPv4 para gerenciar e configurar centralmente os endereços IP dos usuários
- Suporte à segurança da porta, converta endereços MAC dinâmicos em MAC dinâmico/estático/fixo seguro e aprimore a segurança do dispositivo
- Suporte à espionagem DHCPv4 para garantir que os clientes DHCP obtenham endereços IP de servidores DHCP legítimos e evitar ataques DHCP
- Suporte ao relé DHCPv4 para auxiliar servidores DHCP na alocação dinâmica de parâmetros de rede para clientes DHCP
- Suporte a logs de sistema para registrar operações do usuário, segurança do sistema, falhas do sistema e outras informações, além de oferecer suporte ao monitoramento remoto do servidor Syslog
Especificações Técnicas
| Programas | |
| Troca | Suporte à configuração de porta, limite de velocidade de porta, supressão de tempestade, detecção de tempestade, agregação de porta, LACP, estatísticas de porta Suporte 802.1Q VLAN, VLAN baseada em MAC/protocolo/sub-rede, isolamento de porta, mapeamento de VLAN Suporte a limite de aprendizado e envelhecimento de endereço MAC, vinculação de endereço MAC unicast ou multicast estático |
| Redundância | Suporte ao protocolo privado Fast Ring Network (MW-Ringv2) Suporte ERPS Suporta STP/RSTP/MSTP |
| Multidifusão | Suporte IGMP Snooping Apoie o MLD Snooping Suporte à filtragem multicast Suporte IGMPv2/v3 Suporte PIM-SM |
| Roteamento | Suporte a roteamento estático IPv4/IPv6 Suporte para controle de roteamento, criptografia de roteamento e lista de controle de acesso de roteamento Suporte a roteamento dinâmico RIP, RIPng, OSPFv2/v3 Suporte VRRPv2/v3 |
| Segurança | Suporte a gerenciamento de acesso HTTP/HTTPS, SNMP, TELNET/SSH Suporta autenticação de porta 802.1X, autenticação AAA, RADIUS, protocolo TACACS+ Suporte à segurança de porta, proteção de origem IPv4/IPv6, proteção ARP Suporte a filtragem de dados de camada ACL e L2-L4 Suporte para detecção de loopback, alarme |
| Gestão e Manutenção | Suporte QoS, SP, agendamento de filas DWRR Suporte cliente/ouvinte/retransmissão DHCPv6, cliente/servidor/ouvinte/retransmissão DHCPv4 Suporte SNMPv1/v2c/v3, SNMPv1/v2c/v3 Trap, RMON, LLDP, LLDP MED Suporte ao protocolo de gerenciamento de rede privada MW-NMPv2 Suporte a espelhamento de porta, DDM, Ping IPv4/IPv6, Traceroute IPv4/IPv6 Suporte ao gerenciamento de direitos de usuário, gerenciamento de log, gerenciamento de hora local e cliente NTP Monitoramento de temperatura do dispositivo de suporte Suporte OAM/CFM/UDLD/sFlow/diagnóstico de linha Suporte para gerenciamento de arquivos de configuração, atualização de imagem e backup duplo, reinicialização on-line e redefinição de fábrica |
| Capacidade de Comutação | |
| Modo de comutação | Armazenar e encaminhar |
| Largura de banda do backplane | 180 Gbps |
| Tamanho do cache | 32 Mbits |
| Tabela de endereços MAC | 32 mil |
| Interface | |
| Porta SFP+ 10G | 6 portas 10GBase-R 10G SFP+ |
| Porta Gigabit SFP | 16 portas SFP 1000Base-X 1G |
| Porta combinada Gigabit | 8 portas de multiplexação óptica combinadas de 1G, suporte para porta elétrica adaptável 1G RJ45 10/100/1000Base-T(X) ou slot SFP 1G 1000Base-X opcional, porta elétrica com suporte para full/half duplex, MDI/MDI-X adaptável |
| Relé | 1 saída de alarme de relé, terminal de bloqueio de passo de 3 bits e 5,08 mm |
| CONSOLE | 1 porta CONSOLE, sinal RS232, porta RJ45, usada para depuração de dispositivos e configuração de linha de comando |
| Indicadores | Indicador de energia, indicador de operação, indicador de alarme, indicador de interface |
| Fonte de Energia | |
| Entrada de energia | Modelo DC: DC18~72V, conexão anti-reversa, suporte para fonte de alimentação simples/dupla opcional Modelo CA: CA 85 ~ 264 V / CC 110 ~ 370 V, suporte para fonte de alimentação simples/dupla opcional |
| Consumo de energia | <47W@DC24V, <46W@DC48V, <48W@AC220V |
| Método de conexão | Bloco de terminais de travamento de 5 posições e passo de 5,08 mm |
| Proteção de energia | Proteção contra sobrecorrente integrada |
| Características Físicas | |
| Dimensões | 482,6×44×315 mm (incluindo suportes de montagem) |
| Método de instalação | Instalação padrão de montagem em rack 1U de 19 polegadas |
| Código IP | IP40 |
| Peso | Aproximadamente 4,5 kg |
| Ambiente de Trabalho | |
| Temperatura de operação | -40°C~+75°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Humidade relativa | 5%~95% (sem condensação) |
| Padrão da Indústria | |
| CEM | IEC 61000-4-2 (ESD): Nível 4 IEC 61000-4-5 (Surge): Nível 4 ※ A porta de rede suporta proteção contra raios de 6 kV IEC 61000-4-4 (EFT): Nível 4 |
| Instalação | Rack Mounting |
|---|
