CT-1218 – MÓDULO I/O, TENSÃO 24VDC, 8 CANAIS ENTRADAS SINK, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20
CT-1218 |
Características e Especificações |
CT-1218: 8 canais de entrada digital/24VDC/PNP |
Visão Geral do Módulo
Características do Produto
CT-1218: 8 canais de entrada digital/24VDC/PNP
O módulo suporta 8 canais de entrada digital, suporta entrada tipo “sink” e a tensão de entrada é de 24VDC, sendo o nível alto de entrada válido. Pode suportar sensor PNP.
O módulo pode coletar sinal de saída digital de equipamentos de campo (contato seco ou saída ativa).
O módulo pode ser conectado a sensores digitais de 2 ou 3 fios.
O barramento interno e a entrada de campo do módulo usam isolador óptico.
O módulo suporta a função de retenção do sinal de entrada, e o tempo de retenção pode ser configurado.
O módulo possui 8 canais de entrada digital com indicador LED em cada canal.
Suporta função de contagem, adicionando um sub-módulo de contagem.
Cada canal de entrada do módulo suporta um contador de 32 bits com frequência de contagem <200Hz.
O módulo pode ser configurado para tempo de filtragem do sinal digital de entrada e ordem de transmissão de bytes do contador.
Cada canal do módulo pode ser configurado independentemente para modo de contagem e direção da contagem.
Especificações Técnicas de Hardware do Módulo
Parâmetros Técnicos | |
Parâmetros Gerais | |
Consumo de Energia | Max. 52mA@5.0Vdc |
Isolamento | I/O para barramento interno: isolamento óptico (3KVrms) |
Energia de Campo | Nominal: 24Vdc, Faixa: 22-28Vdc |
Conexão | Max. 1.5mm² (AWG 16) |
Tipo de Montagem | Trilho DIN de 35mm |
Tamanho | 1151475mm |
Peso | 65g |
Especificações Ambientais | |
Temperatura Operacional | -40~85℃ |
Umidade Operacional | 5%~95% RH (Sem Condensação) |
Classe de Proteção | IP20 |
Parâmetros de Entrada | |
Número de Canais | 8 canais de entrada tipo “sink” |
Indicador LED | Indicador LED de 8 canais de entrada |
Tensão de Ativação | Mín. 10Vdc até Máx. 28Vdc |
Tensão de Desativação | Máx. 5Vdc |
Corrente de Ativação | Máx. 5mA/canal@28V |
Impedância de Entrada | 7.5kΩ |
Atraso de Entrada | Desligado para Ligado: Máx. 3ms |
Atraso de Entrada | Ligado para Desligado: Máx. 2ms |
Tempo de Filtragem | Padrão 10ms |
Frequência de Amostragem | 500Hz |
Frequência do Contador | <200Hz |

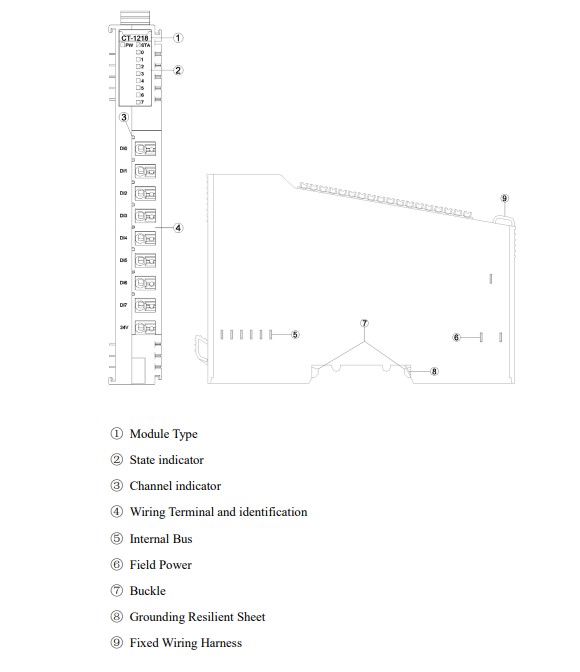

Desenho Técnico
