CT-121F – MÓDULO I/O, TENSÃO 24VDC, 16 CANAIS ENTRADAS SINK, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20

Visão Geral do Módulo

Características do Módulo

CT-121F: 16 canais de entrada digital/24VDC/ Tipo Sink/O nível alto de entrada é válido.

O módulo suporta 16 canais de entrada digital, suporta entrada tipo “sink” e a tensão de entrada é de 24VDC.

O módulo pode coletar sinal de saída digital de equipamentos de campo (contato seco ou saída ativa).

O módulo pode ser conectado a sensores digitais de 2 ou 3 fios.

O barramento interno e a entrada de campo do módulo usam isolador óptico.

O módulo suporta a função de retenção do sinal de entrada, e o tempo de retenção pode ser configurado.

O módulo possui 16 canais de entrada digital com indicador LED em cada canal.

Suporta função de contagem, adicionando um sub-módulo de contagem.

Cada canal de entrada do módulo suporta um contador de 32 bits com frequência de contagem <200Hz.

O módulo pode configurar o tempo de filtragem do sinal digital de entrada e a ordem de transmissão de bytes do contador.

Cada canal do módulo pode configurar o modo de contagem e a direção da contagem independentemente.

Especificações Técnicas de Hardware do Módulo

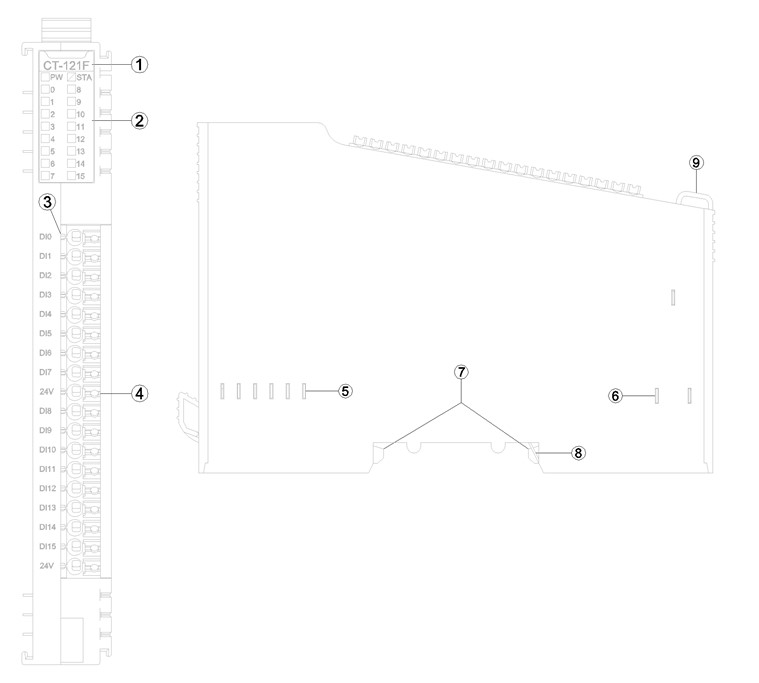

Desenho Técnico

1. Tipo de Módulo

2. Indicador de Estado

3. Indicador de Canal

4. Terminal de Fiação e Identificação

5. Barramento Interno

6. Energia de Campo

7. Fivela

8. Folha de Aterramento Flexível

9. Arnês de Fiação Fixo
