CT-122F – MÓDULO I/O, TENSÃO 24VDC, 16 CANAIS ENTRADAS SOURCE, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20

Visão Geral do Módulo

Características do Produto

CT-122F: 16 canais de entrada digital/0VDC/Tipo Fonte/Entrada 0V, o nível baixo de entrada é válido

• O módulo suporta 16 canais de entrada digital, suporta entrada tipo fonte, a tensão de entrada é 0V e o nível baixo de entrada é válido.
• O módulo pode coletar sinal de saída digital de equipamentos de campo (contato seco ou saída ativa).
• O módulo pode ser conectado a sensores digitais de 2 ou 3 fios.
• O barramento interno do módulo e a entrada de campo são isolados por optoacoplador.
• O módulo suporta a função de retenção de sinal de entrada, o tempo de retenção pode ser configurado.

Características do Módulo

O módulo suporta 16 canais de entrada digital, suporta entrada tipo fonte, a tensão de entrada é 0V e o nível baixo de entrada é válido.

O módulo pode coletar sinal de saída digital de equipamentos de campo (contato seco ou saída ativa).

O módulo pode ser conectado a sensores digitais de 2 ou 3 fios.

O barramento interno do módulo e a entrada de campo são isolados por optoacoplador.

O módulo suporta a função de retenção de sinal de entrada, o tempo de retenção pode ser configurado.

O módulo possui 16 indicadores LED para canais de entrada digital.

Com a adição de um submódulo de contagem, a função de contagem é eficaz.

Cada canal de entrada do módulo suporta um contador de 32 bits com frequência de contagem <200Hz.

O módulo pode configurar o tempo de filtragem do sinal digital de entrada e a sequência de transmissão de bytes do contador.

Cada canal do módulo pode configurar o modo de contagem e a direção da contagem independentemente.

Especificações Técnicas de Hardware do Módulo

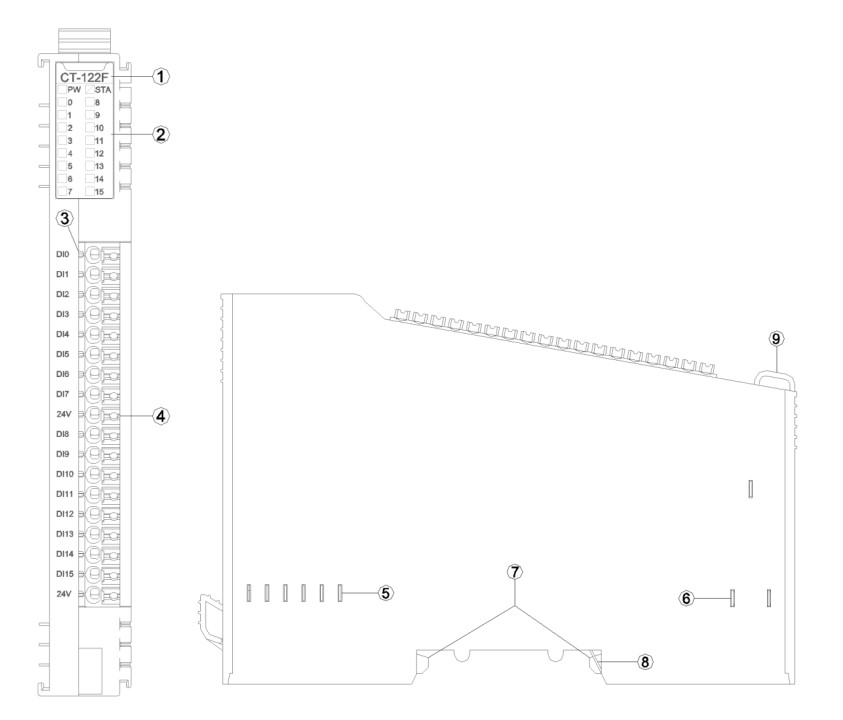

Desenho Técnico

1. Tipo de Módulo

2. Indicador de Estado

3. Indicador de Canal

4. Terminal de Fiação e Identificação

5. Barramento Interno

6. Energia de Campo

7. Fivela

8. Folha de Aterramento Flexível

9. Arnês de Fiação Fixo
