CT-222F – MÓDULO I/O, TENSÃO 24VDC, 16 CANAIS SAÍDAS SOURCE, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20

Visão Geral do Módulo

Características do Produto

CT-222F: 16 canais de saída digital/24VDC/tipo fonte/saída 24VDC, o nível alto de saída é válido

Características do Módulo

O módulo suporta 16 canais de saída digital, o nível alto de saída é válido, a tensão de saída é 24VDC.

O módulo pode acionar equipamentos de campo (relé, válvula solenoide, etc.).

O barramento interno do módulo e a saída de campo usam optoacoplador.

O módulo possui 16 indicadores LED para canais de saída digital.

O módulo possui funções de desligamento térmico e proteção contra sobrecorrente.

O módulo suporta proteção contra curto-circuito e sobrecarga.

Especificações Técnicas de Hardware do Módulo

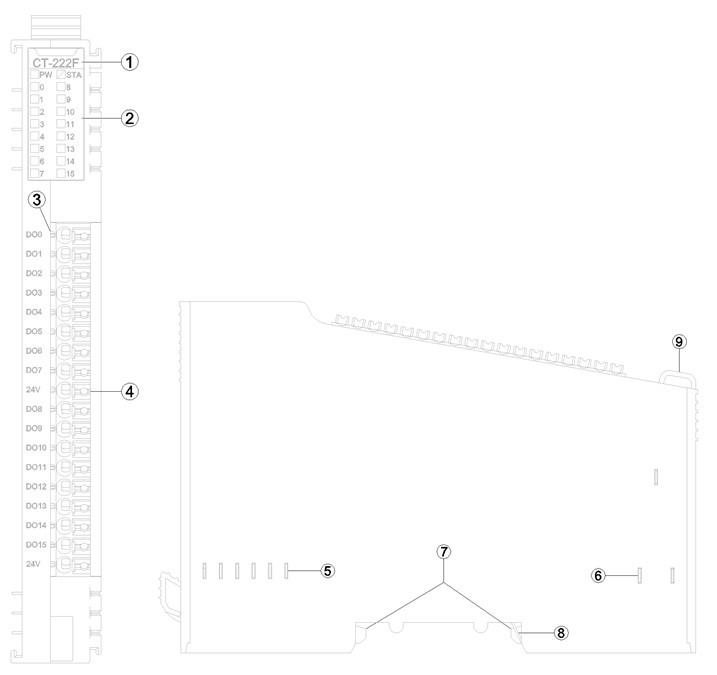

Desenho Técnico

1. Tipo de Módulo

2. Indicador de Estado

3. Indicador de Canal

4. Terminal de Fiação e Identificação

5. Barramento Interno

6. Energia de Campo

7. Fivela

8. Folha de Aterramento Flexível

9. Arnês de Fiação Fixo
