CT-2718 – MÓDULO I/O, TENSÃO 24VDC / 220VAC, 8 CANAIS SAÍDAS A RELÉ, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20
| CT-2718 |
| Características e Especificações |
| CT-2718: 8 canais de saída de relé 2A/30VDC/60W |
Visão Geral do Módulo
Características do Produto
CT-2718: 8 canais de saída de relé 2A/30VDC/60W
Características do Módulo
8 canais de relé normalmente em saída
8 indicadores LED de canal
Baixa resistência ao ligar (≤100mΩ)
250VAC/220VDC a tensão máxima de chaveamento é 250VAC/220VDC
Especificações Técnicas de Hardware do Módulo
| Parâmetros Técnicos | |
| Parâmetros Gerais | |
| Consumo de Energia: | Máx.280mA@5.0Vdc |
| Isolamento: | I/O para barramento interno: isolamento da bobina (1600VAC) |
| Energia de Campo: | Não utilizado |
| Fiação: | Fiação I/O: Máx.1.5mm2 (AWG 16) |
| Tipo de Montagem: | Trilho DIN de 35mm |
| Tamanho: | 115x14x75mm |
| Peso: | 65g |
| Especificações Ambientais | |
| Temperatura Operacional: | -40~85℃ |
| Umidade Operacional: | 5%~95% (Sem Condensação) |
| Classe de Proteção: | IP20 |
| Parâmetros de Saída | |
| Número de Canais: | 8 canais de relé normalmente em saída |
| Indicador LED: | Indicador LED de saída de 8 canais |
| Corrente Máxima de Chaveamento: | 2A |
| Tensão Máxima de Chaveamento: | 250VAC/220VDC |
| Potência Máxima de Chaveamento: | 62.5VA/60W |
| Resistência de Contato: | ≤100mΩ |
| Atraso de Saída | Ligado para Desligado: Máx.3ms |
| Atraso de Saída | Desligado para Ligado: Máx.3ms |
| Resistência Mecânica | 1×10^8 |
| Resistência Elétrica | 1×10^5 |
| Vibração: | 10Hz~55Hz 3.3mm Amplitude de vibração dupla |
| Impacto: Estabilidade: | 735m/s2 |
| Força: | 980m/s2 |

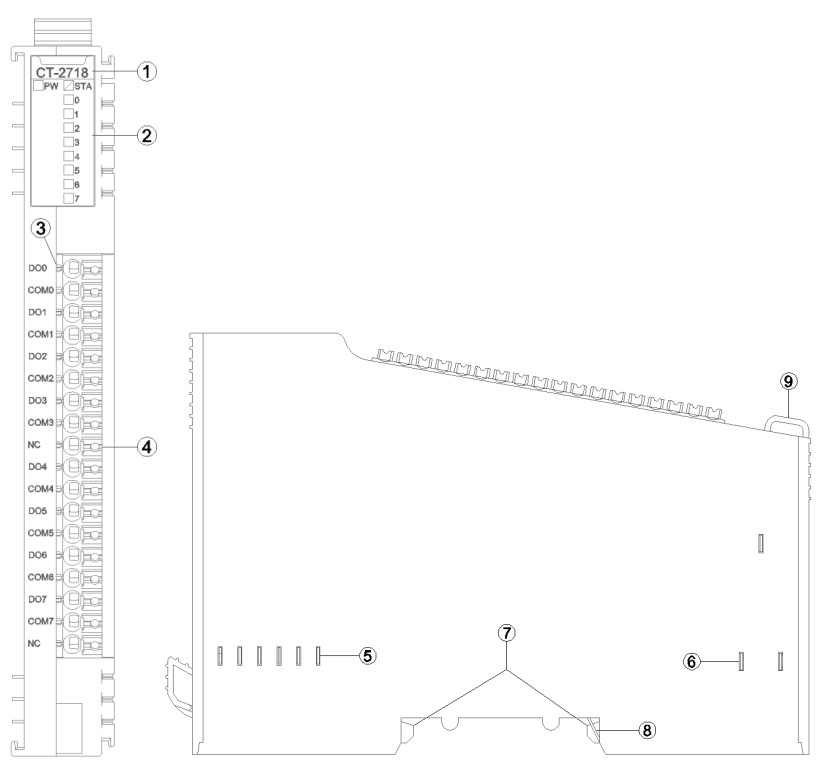

Desenho Técnico
1. Tipo de Módulo
2. Indicador de Estado
3. N/A
4. Terminal de Fiação e Identificação
5. Barramento Interno
7. Fivela
9. Arnês de Fiação Fixo
