CT-5112 – MÓDULO I/O, TENSÃO 24VDC, 2 CANAIS ENTRADAS ENCODER, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20, SINAL DO ENCODER ABZ 24VDC

Visão Geral do Módulo

Características do Produto:

CT-5112: ENTRADA DE 2 CANAIS PARA ENCODER /24VDC

Características do Módulo:

O módulo suporta dois canais de entrada de encoder.

Cada canal de encoder suporta entrada de encoder incremental A/B ou entrada de encoder de pulso-direcional.

Cada canal de encoder suporta entrada de sinal ortogonal A/B, tensão de entrada de 24V, e suporta entrada de fonte e de drenagem.

O modo de encoder incremental suporta modos de multiplicação de frequência x1/x2/x4.

O modo de pulso-direção suporta sinal não direcional, apenas entrada de pulso.

Cada canal de encoder suporta 1 sinal de entrada digital com tensão de entrada de 5Vdc ou 24Vdc.

Cada canal de encoder suporta 1 sinal de saída digital com tensão de saída de 24Vdc.

Cada canal de encoder suporta 1 saída de energia de 24V, que pode ser conectada ao encoder para fornecimento de energia.

O barramento interno do módulo e a entrada de campo adotam isolamento magnético.

O módulo possui 16 indicadores LED.

A frequência máxima de entrada do encoder suportada pelo módulo é de 1.5MHz.

O módulo suporta função de medição, podendo detectar a velocidade da carga ou a frequência do sinal de entrada.

Especificações Técnicas de Hardware do Módulo

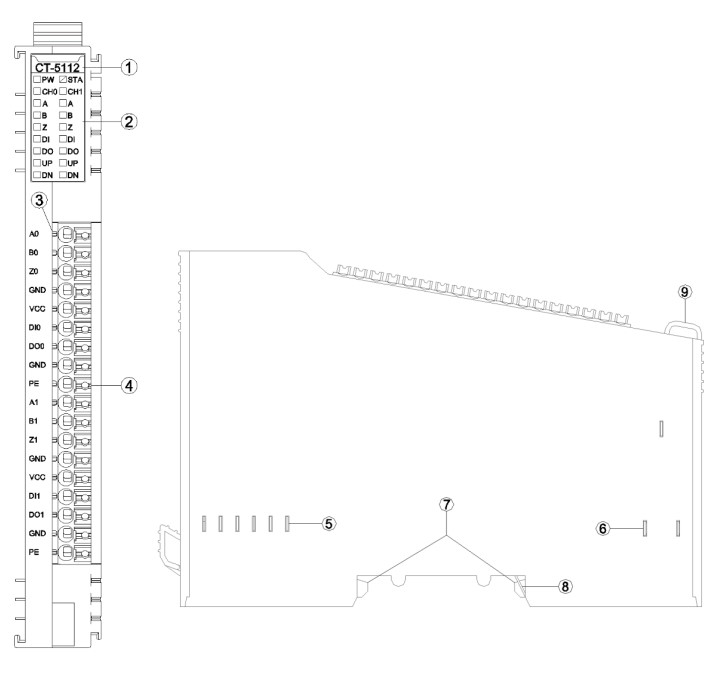

Desenho Técnico

1. Tipo de Módulo
2. Indicador de Estado
3. N/A
4. Terminal de Fiação e Identificação
5. Barramento Interno
6. Energia de Campo
7. Fivela
8. Folha de Aterramento Flexível
9. Arnês de Fiação Fixo
