CT-623F – MÓDULO I/O, TENSÃO 24VDC, 8 CANAIS ENTRADAS SINK E SOURCE / 8 CANAIS SAÍDA SOURCE, MONTAGEM TRILHO DIN, TEMPERATURA -40 A 85°C, DIMENSÕES 115 X 14 X 75MM, PESO 65G, PROTEÇÃO IP20

Visão Geral do Módulo

Características do Produto:

CT-623F: 8 canais de entrada digital /24VDC/ tipo fonte ou drenagem & 8 canais de saída digital /24VDC/ tipo fonte

Características do Módulo

O módulo suporta 8 canais de entrada digital e suporta dois tipos de entrada: tipo fonte e tipo drenagem. A tensão de entrada é 0V/24VDC.

O módulo suporta 8 canais de saída digital, saída de alto nível válida, e a tensão de saída é 24VDC.

O canal de entrada do módulo pode coletar sinais de saída digital de equipamentos de campo (contato seco ou saída ativa).

O canal de entrada do módulo pode ser conectado a sensores digitais de 2 ou 3 fios.

Especificações Técnicas de Hardware do Módulo

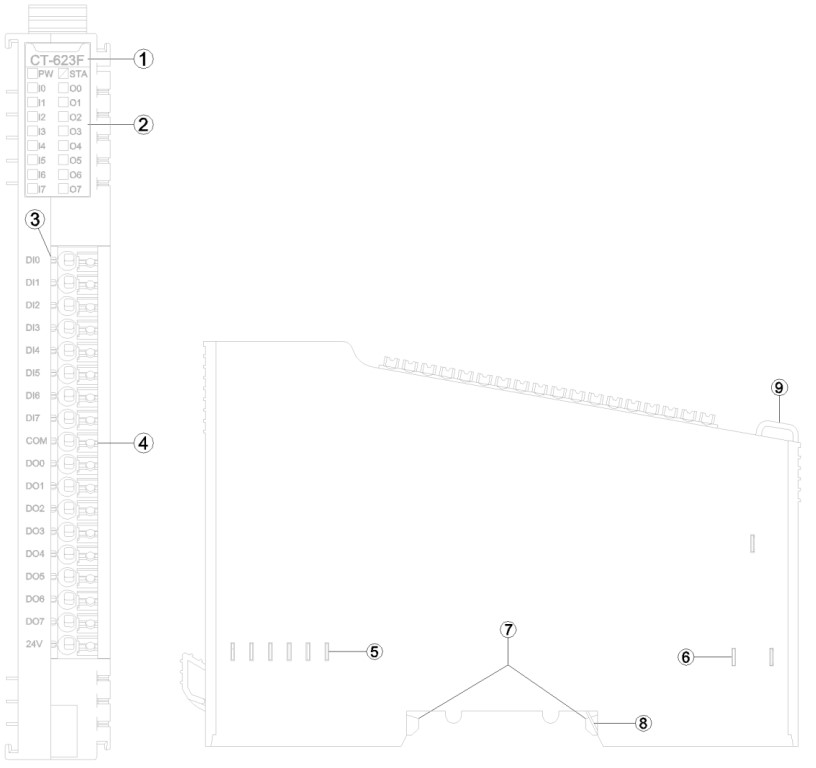

Desenho Técnico

1. Tipo de Módulo
2. Indicadores de Estado
3. Indicadores de Canal
4. Terminal de Fiação e Marcação
5. Barramento Interno
6. Energia de Campo
7. Fivela
8. Folha de Aterramento
9. Arnês de Fiação Fixo
