IHM Industrial – F2100HE2-PX – FUTURE de 2ª Geração:
| F2100HE2-PX – IHM Industrial |
| Características e Especificações |
|
|
|
|
|
|
|
|
|
|
|

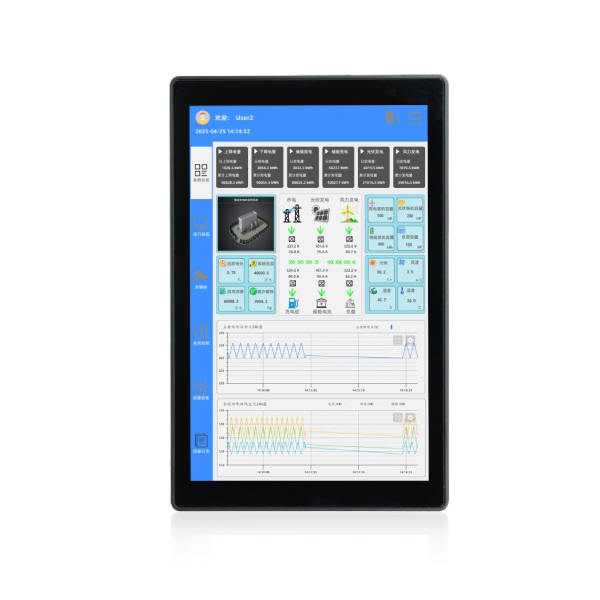

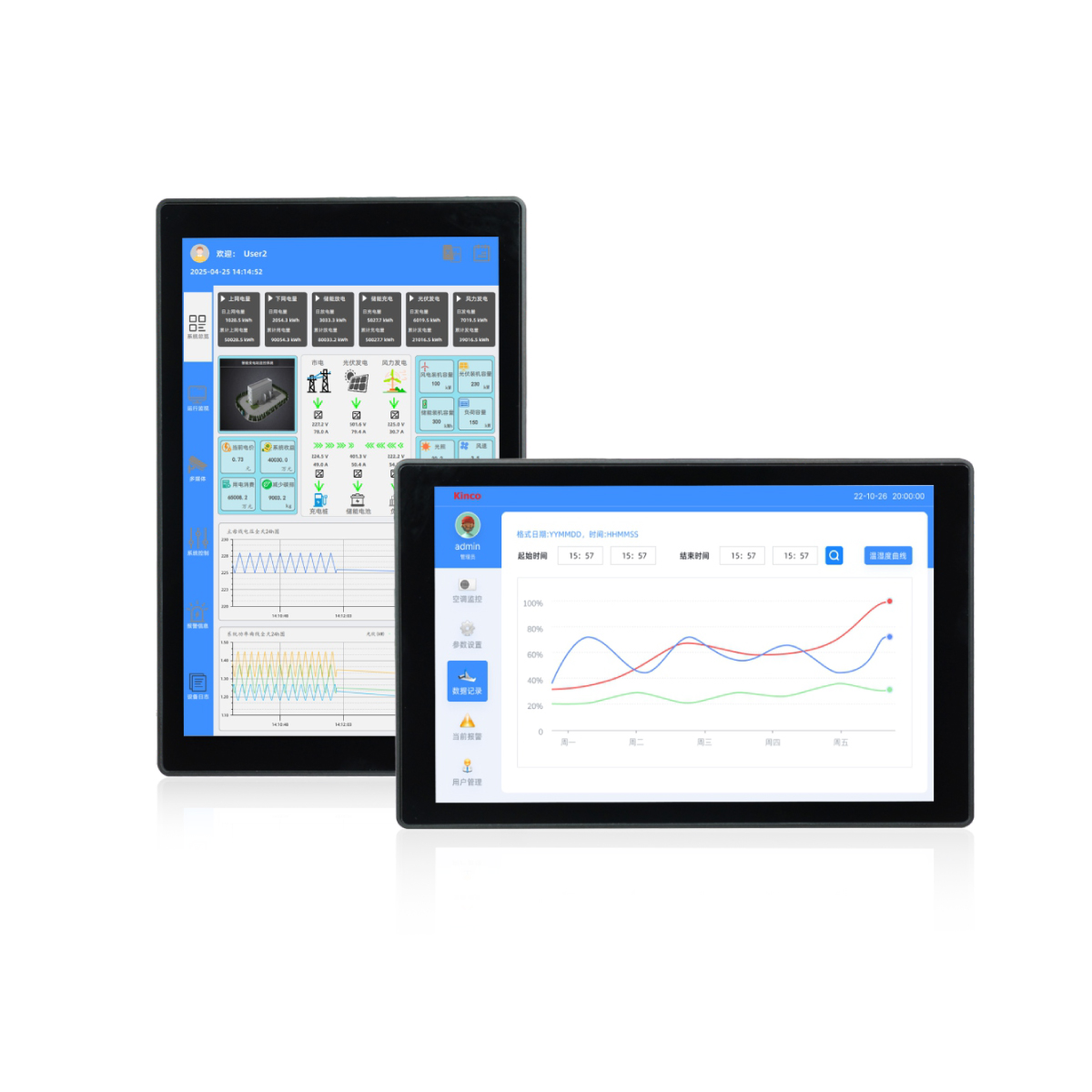

Série FUTURE de 2ª Geração: IHM F2100HE2-PX
Apresentamos a IHM F2100HE2-PX da Kinco, um marco na automação industrial e parte da avançada Série FUTURE de 2ª Geração.
Projetada para superar as expectativas, esta IHM combina um desempenho poderoso, uma experiência visual superior e a robustez necessária para os ambientes industriais mais exigentes, sendo a solução perfeita para modernizar e otimizar seus processos.
Principais Características da IHM-Industrial
- Experiência Visual Superior:
Desfrute de uma clareza de imagem excepcional em uma tela de 10.1 polegadas de alta definição (1280×800). Com 16.77 milhões de cores e um amplo ângulo de visão de 85°, a visualização de dados e processos é nítida de qualquer perspectiva. O painel de toque capacitivo padrão oferece uma operação intuitiva, suportando gestos como zoom e funcionalidades de navegador web.
- Desempenho de Alta Potência:
No coração da F2100HE2-PX está um poderoso CPU Quad-core ARM de 1.8GHz, acompanhado de 1GB de RAM e 8GB de armazenamento flash (eMMC). Essa configuração garante uma resposta rápida, navegação fluida e a capacidade de executar aplicações complexas com total eficiência.
- Conectividade e Confiabilidade Industrial:
Projetada para integração total, esta IHM oferece três portas seriais (COM0: RS232/RS485/RS422; COM1: RS485; COM2: RS232) e duas portas de rede (LAN), garantindo comunicação versátil com PLCs e outros dispositivos. A segurança é reforçada com isolamento de energia e uma construção robusta para operação contínua e confiável.
- Design Moderno e Robusto:
Com uma carcaça de metal e um design que apresenta uma altíssima proporção tela-corpo, a F2100HE2-PX maximiza a área de visualização em um espaço compacto. O painel frontal possui certificação IP65, garantindo proteção contra poeira e jatos d’água, ideal para o chão de fábrica.
- Plataforma de Software Avançada:
A IHM é totalmente compatível com o software de configuração Kinco DToolsPro, facilitando o desenvolvimento de projetos, e a plataforma de manutenção remota EdgeAccess2, permitindo monitoramento e gerenciamento seguros de qualquer lugar.
Especificações Técnicas
| Especificações do Modelo | |
| Modelo: | F2100HE2-PX |
| Tamanho da tela: | 10.1″ TFT |
| Área de exibição: | 135.36 (H) x 216.58 (V) |
| Resolução: | 1280 * 800 pixels |
| Cor da tela: | 16.77 milhões de cores verdadeiras |
| Ângulo de visão da tela: | 85/85/85/85 (esquerda/direita/cima/baixo) |
| Relação de contraste: | 800:1 |
| Luz de fundo: | LED |
| Brilho: | 350cd/m² |
| Vida útil da luz de fundo: | 30000 horas |
| Painel de toque: | Painel de toque capacitivo de vidro reforçado |
| CPU: | Quad-core ARM 1.8GHz |
| Memória: | 8GB eMMC + 1GB RAM |
| RTC (Relógio de Tempo Real): | Integrado |
| Memória extensível: | 1 USB Host |
| Porta de impressão: | USB Host/porta serial |
| Ethernet: | LAN0:10/100Mbps; LAN1:10/100 Mbps |
| Download de programa: | USB Slave (Tipo-C)/Disco U/Porta Ethernet |
| Acesso à rede: | Ethernet |
| VPN: | Suporte para upload, download e monitoramento remoto |
| Outras interfaces: | Interface de áudio*1 |
| Porta de comunicação: | COM0:RS232/RS485/RS422; COM1:RS485; COM2:RS232 |
| Especificações Elétricas | |
| Fonte de alimentação: | DC18V~DC28V (Com isolamento) |
| Potência nominal: | 7W@DC 24V |
| Perda de energia permitida: | <3ms |
| Resistência de isolamento: | Acima de 50MΩ@500V DC |
| Teste de resistência à pressão: | 500V AC por 1 minuto |
| Especificações da Estrutura | |
| PCB: | Sim |
| Material da carcaça: | Metal |
| Dimensão geral (mm): | 249mm * 159mm * 32.5mm |
| Dimensão de recorte (mm): | 192mm * 138mm |
| Instalação: | Instalação com fivela ou suporte VESA (75*75mm) |
| Especificações Ambientais | |
| Temperatura de operação: | 0~50℃ |
| Umidade de operação: | 10~90%RH (Sem condensação) |
| Temperatura de armazenamento: | -20~60℃ |
| Umidade de armazenamento: | 10~90%RH (Sem condensação) |
| Teste de vibração senoidal: | 10~500Hz, 30m/s², direção X,Y,Z/hora |
| Modo de resfriamento: | Refrigeração a ar natural |
| Certificação do Produto | |
| Grau de proteção do painel: | Conforme os requisitos IP65 |
| Certificado CE: | EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019 |
| Software | |
| Software de configuração: | Kinco DTools Pro |
