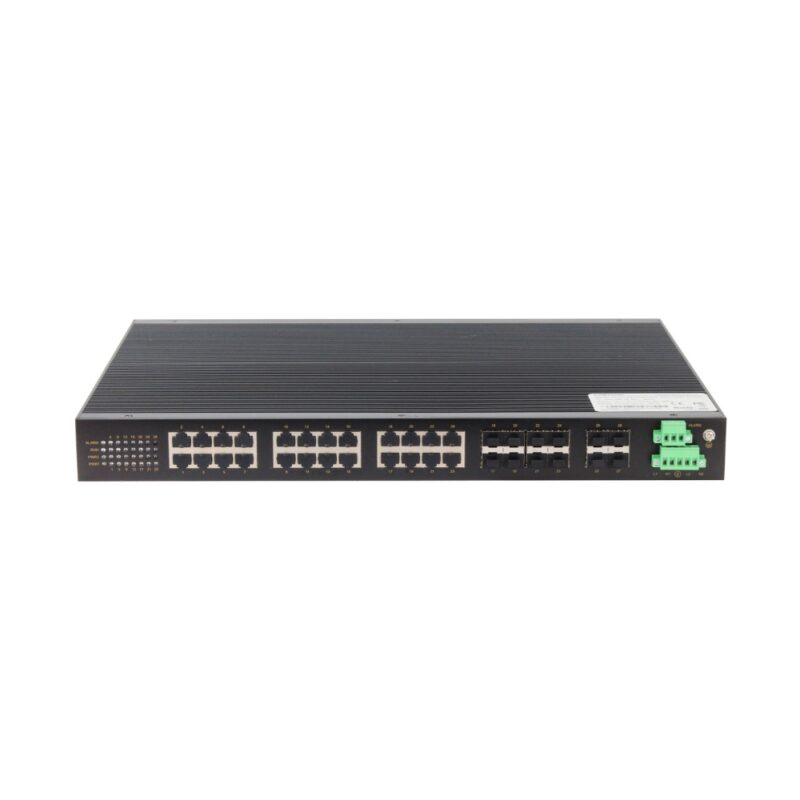

MISCOM7028G -8GC-4GF-16GT – 4 portas SFP Gigabit + 8 portas combo + 16 portas de cobre Gigabit Switch Ethernet Industrial Gerenciável de Camada 2 Montado em Rack
Switch Industrial Gerenciável – MISCOM7028G -8GC-4GF-16GT
Características e Especificações
8 portas Gigabit Combo + 4 portas Gigabit SFP + 16 portas Gigabit RJ45
IP40
Características Gerais
O switch Ethernet industrial Gigabit completo de camada 2 da série MISCOM7028G é um produto de comunicação Ethernet de alto desempenho desenvolvido para comunicação industrial.
O produto usa chip de switch de nível industrial de alto desempenho, suporta 8 portas combo Gigabit + 4 portas de fibra Gigabit + 16 portas de cobre Gigabit, entrada de energia industrial AC220V/DC110V.
Ele tem boa estabilidade para comunicação de rede e economiza fiação.
- Suporta 8 portas Gigabit Combo + 4 portas Gigabit SFP + 16 portas Gigabit RJ45
- Suporta exibição de status com luzes indicadoras na parte frontal e traseira
- Suporta a técnica de redundância patenteada MW-Ring (tempo de recuperação de falhas <20ms)
- Suporta filtragem estática de multicast, IGMP Snooping
- Suporta supressão de tempestade de transmissão e controle de taxa de porta
- Suporta fonte de alimentação isolada, fonte de alimentação redundante dupla opcional
- Suporta saída de alarme de relé de status de desligamento, fibra desligada, tempestade e outros
- Suporta funções gerenciadas, como VLAN, QoS, Trunking e espelhamento de portas
- Design com ampla faixa de temperatura, design térmico sem ventilador
- Atende a ambientes industriais adversos
Especificações Técnicas de Hardware |
|
| Função do Software | |
| Propriedades do Switch | Suporta limite de taxa, entroncamento, controle de fluxo, VLAN, IEEE 802.1Q VLAN e supressão de tempestade de broadcast |
| Protocolos de redundância | Suporta a técnica de redundância patenteada MW-Ring (tempo de recuperação de falhas <20 ms) Suporta MSTP/RSTP |
| Multicast | Suporta IGMP v1/v2/v3, IGMP Snooping Suporta GMRP, filtragem estática de multicast |
| Segurança | Suporta IEEE 802.1x, HTTP, RADIUS, classificação de usuário e vinculação de endereço MAC |
| Gerenciamento da qualidade do serviço | Suporta enfileiramento SP e WRR. Suporta configuração de QoS |
| Gerenciamento de endereços IP | Suporta servidor DHCP |
| Gerenciamento e manutenção | Suporta CLI, métodos de gerenciamento da Web, LLDP e SNTPv4 Suporta SNMPv1/v2c, ACL Suporta atualização de software Suporta o alarme de conflito de endereço IP/MAC Suporta desligamento, alarme de energia, alarme de porta Suporta espelhamento de porta; Suporta a visualização de registros Suporta verificação de link Suporta NTP Suporta a aceitação e a transferência de estatísticas de quadros |
| Parâmetros Técnicos | |
| Protocolo Padrão | IEEE802.3-10BaseT, IEEE802.3u-100BaseTX, IEEE802.3x-Controle de fluxo, IEEE802.3z 1000BaseLX, IEEE802.3ab-1000BaseTX, IEEE802.1D-Protocolo de árvore de varredura, IEEE802.1w-Protocolo de árvore de varredura rápida, IEEE802.1Q – Marcação de VLAN, IEEE802.1p – Classe de serviço, IEEE802.1X-Controle de acesso à rede baseado em porta |
| Capacidade do Switch | |
| Filas de prioridade | 8 |
| Número da VLAN | 4096 |
| Grupo multicast | 512 |
| Tamanho da tabela MAC | 16k |
| Largura de banda do backplane | 56Gbps |
| Delay do Switch | <5µs |
| Interface | |
| Gigabit portas | Números de porta: 28 |
| Conector: Porta de fibra SFP (conector LC, modo único/multimodo) e RJ45 para porta de cobre | |
| Taxa de transmissão: 1000Base-LX (porta óptica), auto-adaptação 10/100/1000MBase-TX | |
| Console porta | RS232, RJ45 |
| Bloco de terminais para alarme de relé | Terminal plug-in de 5 bits e passo de 5,08 mm |
| Bloco de terminais para entrada de energia | Terminal plug-in de 3 bits com passo de 5,08 mm, 1A@24VDC |
| Distância de Comunicação | |
| Par trançado | 100m (cabo CAT5/CAT5e) |
| Fibra multimodo | 100M multimodo: 850nm, 500m |
| Fibra monomodo | 100M monomodo: 1310nm, 20km |
| Luzes indicadoras de LED | |
| Luzes LED do painel frontal | Port light: LINK/ACT; SPEED; |
| System work light: RUN; | |
| Power status light: PWR1, PWR2; | |
| Alarm light: ALARM; | |
| Luzes de LED do painel traseiro | RJ45 Port light: LINK/ACT; SPEED; |
| Fiber light: LINK/ACT | |
| Alimentação | |
| Potência de entrada | AC / DC220V (85-264VAC / 110-370VDC) |
| Consumo de energia | <27W@(MAX) |
| Proteção contra sobrecarga | Suporta |
| Proteção contra reversão | Suporta |
| Proteção contra redundância | Suporta |
| Ambiente de Funcionamento | |
| Temperatura de funcionamento | -45°C~85°C |
| Temperatura de armazenamento | -45°C~85°C |
| Umidade do ambiente | 5%~95% |
| Características Físicas | |
| Concha/Carcaça | Proteção IP40, concha de liga de alumínio |
| Instalação | Montagem em rack padrão de 19 polegadas |
| Dimensão | 482.6mm×44mm×315mm (W×H×D) |
| Padrão da Indústria | |
| EMC | EN61000-4-2(ESD), Level 4 EN61000-4-3(RS), Level 4 EN61000-4-4(EFT), Level 4 EN61000-4-5(Surge), Level 4 EN61000-4-6(CS), Level 4 EN61000-4-8, Level 5 |
| Impacto | IEC60068–2-27 |
| Queda | IEC60068-2-32 |
| Choque | IEC60068-2-6 |
| Garantia | |
| Garantia | 5 anos |
| Certificação | |
| Certificação | CE, FCC, RoHS |
| Linha | Linha Maiwe |
|---|---|
| Grau de Proteção | IP40 |
| Conectores | Gigabit Combo, Gigabit RJ45, Gigabit SFP |
| Gestão | Gerenciado |
| Instalação | Rack Mounting |
