PORT-3216-I-AD220 – Servidor Conversor Serial Isolado 16 Portas RS232/485 para LAN, 2xRJ45 10/100/1000, 2xSPF1000, Alimentação AC85~264 e DC 110~370V

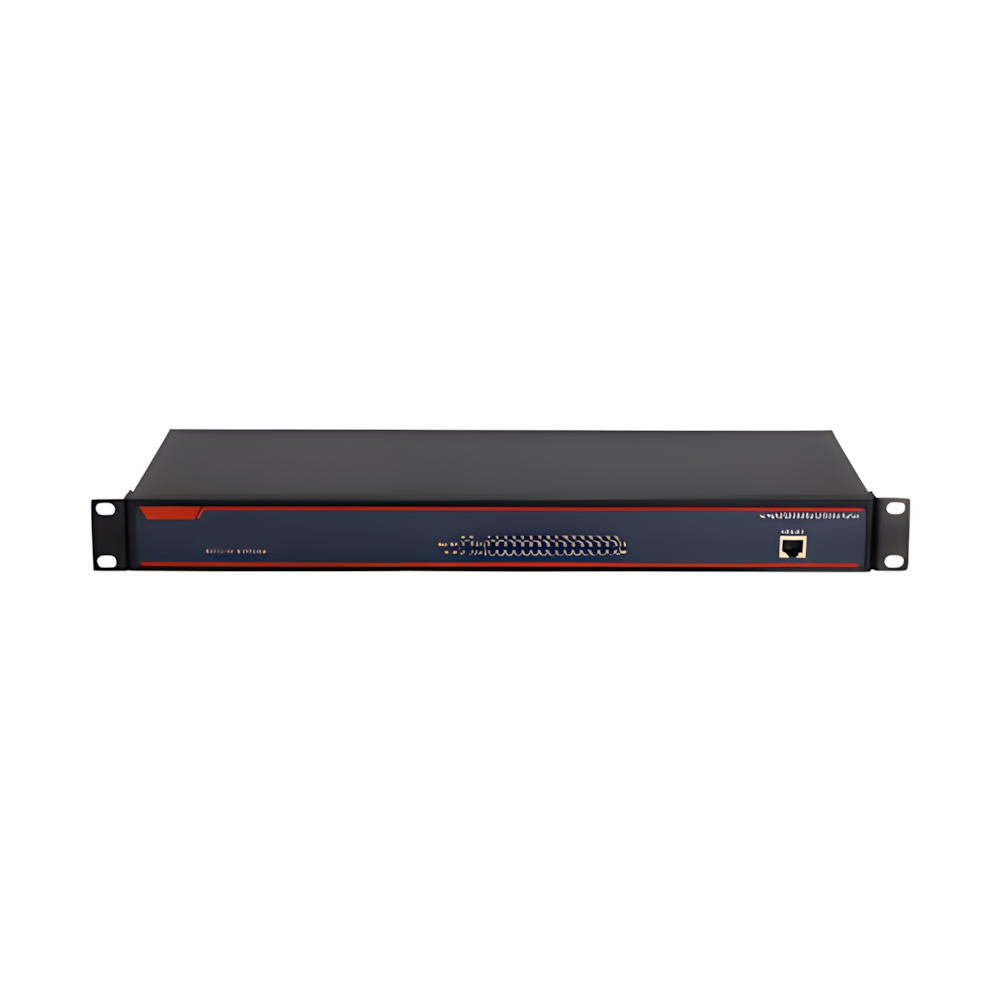

| PORT-3216-I-AD220 – Servidor serial RS232/485 de 16 portas para montagem em rack |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
O PORT-3216-I-AD220 é um servidor serial de 16 portas RS232/485 para montagem em rack. Ele transforma sinais seriais em sinais compatíveis com Ethernet, permitindo seu uso remoto por máquinas e aplicativos conectados à rede. Ele utiliza um núcleo ARM Cortex-A8 dual-core de 32 bits com frequência principal de até 800 MHz e um design de watchdog de hardware externo.
A fonte de alimentação, a porta de rede e a porta serial possuem proteção de alto nível contra ESD, surtos e EFT, além de fortes recursos antiparasitários. As 16 portas RS232/485 podem operar independentemente ao mesmo tempo em diferentes modos de operação e com taxas de transmissão que variam de 600 bps a 460 800 bps. As duas portas combinadas Gigabit Ethernet podem funcionar como portas Gigabit de cobre ou portas Gigabit de fibra. O servidor serial de 16 portas integra a pilha de protocolos TCP/IP, permitindo que dispositivos seriais RS232/485 sejam conectados à Ethernet de forma fácil, flexível e rápida.
Suporta diversas funções de gerenciamento de rede, como modo de operação de porta serial/rede, encaminhamento de porta serial, modo de placa de rede, DNS, controle de acesso, filtragem de IP/MAC, gerenciamento de logs, alarmes de e-mail, alarmes SNMP, gerenciamento de sistema, reinicialização de porta serial, gerenciamento de sistema, etc.; suporta multicast UDP/UDP, cliente/servidor TCP, mestre/escravo Modbus RTU, mestre/escravo Modbus ASCII, RealCOM_MCP/CCP/CS, mestre/escravo de conexão em par, cliente HTTPD, cliente WebSocket, MQTT, DDP/DC e outros modos de conversão para realizar a conversão de porta serial para o protocolo Ethernet ou Modbus TCP.
Em termos de componentes principais, o produto adota soluções de design de qualidade industrial e possui inúmeras vantagens, como ampla faixa de temperatura e tensão, proteção contra raios, proteção contra interferência eletromagnética, alta confiabilidade, alto desempenho e é adequado para operação em ambientes hostis.
Características Principais
- Adote o kernel ARM Cortex-M7 de 32 bits e execute a até 800 MHz
- A porta de rede é uma porta combinada Gigabit, que suporta portas opcionais de fibra ou cobre e pode ser configurada como dois segmentos de rede independentes ou portas em cascata
- A taxa de porta de 600 bps a 460 bps é opcional
- Suporte ao modo UDP / UDP Multicast, através do protocolo UDP para obter comunicação ponto a multiponto, ponto a multiponto ou multiponto a multiponto, rápida e eficiente
- Suporta o modo TCP Cliente/Servidor, estabelece conexão de sessão através do protocolo TCP, o TCP Cliente suporta até 8 conexões de sessão e suporta instruções RFC2217 para modificar dinamicamente a taxa de porta serial e outros parâmetros de comunicação
- Suporte para conexão de par mestre/escravo, os dispositivos podem ser usados em pares, fácil de operar
- Suporta o modo Modbus RTU / ASCII Mestre / Escravo, realiza a conversão do protocolo Modbus TCP e Modbus RTU / ASCII
- Suporte Modbus da máquina pré-lida, aprendizagem automática de porta única de até 32 instruções RTU ou 16ASCII, para obter uma resposta rápida
- Suporte ao modo RealCOM MCP / CCP / MW, mapeamento de rede para COM local, conexão perfeita
- Suporte ao modo cliente HTTPD e execute operações GET ou POST com o servidor HTTPD
- Suporte ao modo WebSocket Client para comunicação bidirecional com servidor WebSocket
- Suporta modo DDP/DC, encapsula dados de porta serial através do protocolo DDP/DC para obter comunicação com o servidor DDP/DC
- Suporte a ID virtual Modbus, mapeando o ID real do escravo Modbus para o ID virtual para comunicação de dados, para evitar duplicação do ID do escravo
- Suporta múltiplos mecanismos de subempacotamento, converte dados de porta serial em pacotes de dados Ethernet de acordo com o comprimento ou tempo dos dados, para atender às necessidades em tempo real de diferentes redes
- Suporte para registro de pacotes e pacotes de heartbeat para realizar verificação de conexão e detecção de status de conexão
- Suporte para controle de acesso WEB/SSH e filtro de endereço IP/MAC
- Suporte para reinicialização de dispositivo, evento de login, alteração de configuração, alteração de senha e outros alarmes de eventos, suporte para e-mail e modo de alarme SNMP
- Suporta parâmetros de comunicação serial, modos de operação, envio e recebimento de contagens de quadros
- Suporta armazenamento de log local, armazenamento de rede, armazenamento de unidade flash USB e saída de log de porta serial
Especificações Técnicas
| Software | |
| Protocolo de rede | IP, TCP/UDP, ARP, ICMP, DHCP, DNS, HTTP, RFC2217, NTP |
| Método de Obtenção de IP | IP estático / DHCP |
| DNS | Suportado |
| Configuração do usuário | Configuração via página web |
| Transmissão | UDP/UDP Multicast/Cliente TCP/Servidor TCP/RealCOM/Conexão em Par |
| Modbus | RTU/ASCII para TCP |
| Empacotamento serial | Tempo/comprimento configurável (máx. 1460 bytes) |
| Servidor TCP | 8 clientes por porta serial |
| Buffer de rede | Envio: 16 KB | Recepção: 16 KB |
| Buffer serial | Envio: 2 KB | Recepção: 2 KB |
| Pacote Heartbeat | TCP Keep-alive com personalização |
| RFC2217 | Suportado |
| Cliente HTTPD/WebSocket | Suportado |
| RealCOM | Modos COME-STAR, Moxa e Kanghai |
| Criptografia | Dados: DES/3DES/AES/RC2-5/BlowFish | SSL: TLS1.0-1.2 |
| MQTT | Alibaba Cloud e plataformas padrão |
| Encaminhamento serial | Bidirecional/unidirecional/seletivo |
| Atraso de transmissão | <10 ms |
| Software | Virtualcom + Ferramenta de configuração |
| Interface | |
| Porta combinada 1000M | 2× (RJ45 10/100/1000Base-T(X) ou SFP 1000Base-X), auto MDI/MDI-X |
| Porta serial | 16×RS232/485 (terminal 5 pinos, 5.08mm) |
| Taxa: 600bps~460.8kbps | |
| Bits dados: 5/6/7/8 | |
| Bits parada: 1/2 | |
| Paridade: Nenhum/Par/Ímpar/Marca/Espaço | |
| Buffer: 2KB envio/recepção | |
| USB | 1×USB 2.0 Tipo A |
| Console | 1×RS232 RJ45 para depuração |
| LEDs | Energia, Operação, Alarme, Ethernet, Serial |
| Fonte de energia | |
| Tensão | AC85~264V / DC110~370V |
| Consumo | <6,5W @220V AC |
| Conexão | Entrada CA com interruptor |
| Características Físicas | |
| Dimensões | 482.6×44×210mm (rack 1U 19″) |
| Proteção | IP40 |
| Ambiente | |
| Temperatura | Operação: -40°C~+75°C | Armazenamento: -40°C~+85°C |
| Umidade | 5%~95% (sem condensação) |
| EMC | |
| IEC 61000-4-2 | Nível 4 (Contato±8kV/Ar±15kV) |
| IEC 61000-4-5 | Nível 3 (Alimentação±2kV/RS485±4kV/Rede±6kV) |
| IEC 61000-4-4 | Nível 4 (Alimentação±4kV/Comunicação±2kV) |
| Certificação | CE, FCC, RoHS |
