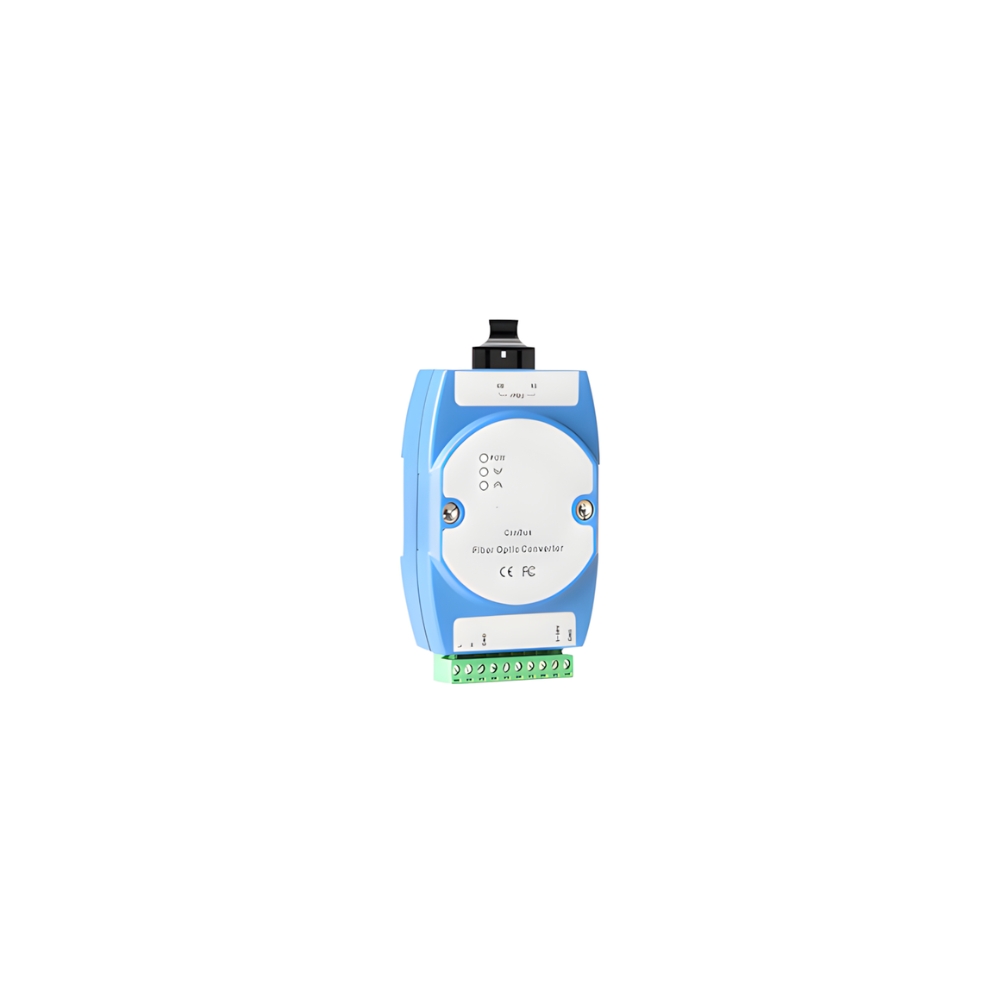

PORT-CAN-F(M/S) – Conversor de Fibra Óptica para CAN-BUS, Suporte a Comunicação Ponto a Ponto, DIN-RAIL, Adam Shell, Fonte Externa DC5-30V, Adaptador de Energia DC5V-1A Padrão
| PORT-CAN-F(M/S) – Conversor de fibra óptica de nível CAN-Bus |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
O conversor de fibra óptica PORT-CAN-F(M/S) realiza a transmissão de sinais do barramento CAN através de fibra óptica, o que pode estender a distância de comunicação do barramento CAN e fornecer 1 interface de barramento CAN e 1 interface de fibra óptica. Ao mesmo tempo, devido ao uso da comunicação por fibra óptica, os problemas de interferência eletromagnética, interferência do anel de aterramento e danos causados por raios são resolvidos, e a confiabilidade, a segurança e a confidencialidade da comunicação de dados são significativamente aprimoradas. Pode ser amplamente utilizado em diversas aplicações de controle industrial, controle de processos e controle de tráfego, especialmente adequado para bancos, empresas de energia e departamentos e sistemas com requisitos especiais para ambientes de interferência eletromagnética.
Especificações Técnicas
| Interface | |
| Porta CAN | Tipo de interface: 1 CAN |
| Taxa de transmissão: 300 bps ~ 300.000 bps | |
| Método de conexão: bloco de terminais de 10 pinos (5,08 mm) | |
| Interface de fibra óptica | Tipo: 1 interface (ST/SC/FC opcional) |
| Distância: multimodo 5 km, monomodo 20 km | |
| Comprimento de onda: multimodo 850/1310 nm ou monomodo 1310 nm | |
| Tipo de fibra: MM 62,5/125μm ou 50/125μm; SM 9/125μm | |
| Potência óptica: ≥-8dBm (TX), ≤-20dBm (RX) | |
| Taxa de erro de bits: ≤10⁻⁹ | |
| *Consulte módulos ópticos para especificações detalhadas | |
| Luz indicadora | Energia, recebimento/transmissão CAN |
| Fonte de energia | |
| Tensão de entrada | DC5V~30V |
| Consumo de energia | <300mA |
| Conexão | Terminal de 10 pinos (5,08 mm) |
| Mecânico | |
| Dimensões | 103 × 72 × 34 mm (sem trilho) |

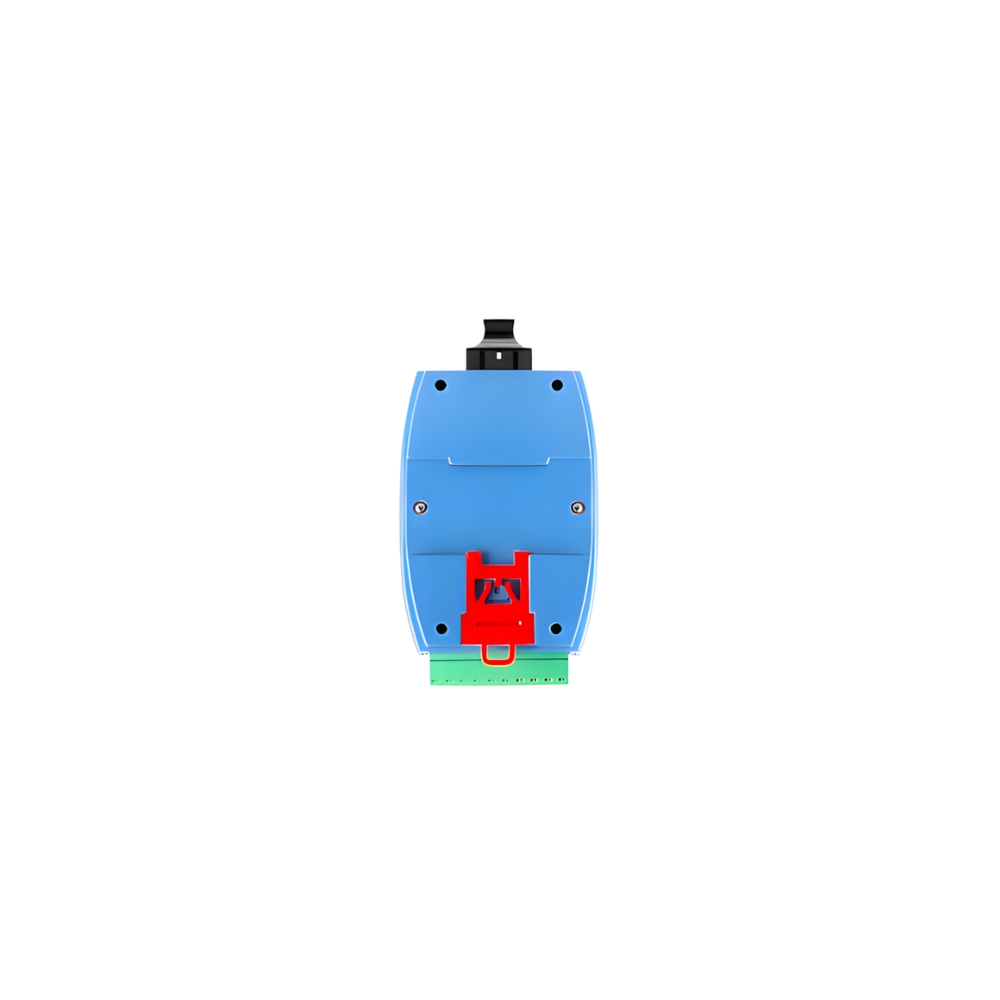

| Instalação | Trilho DIN 35 mm |
| Peso | ≈116g |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+85°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
