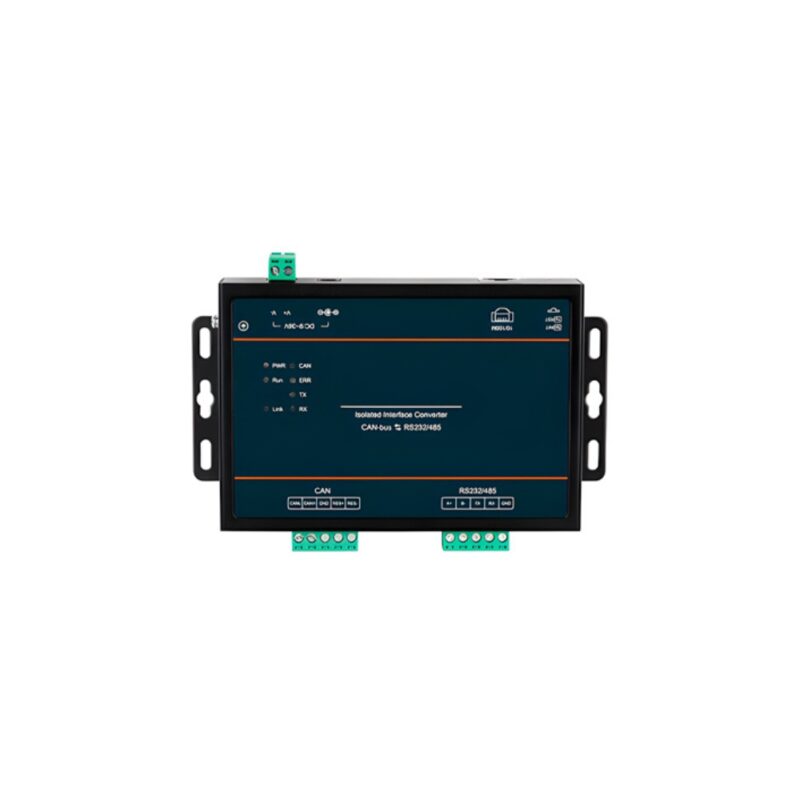

PORT-CAN100 – Conversor CAN-BUS para RS232/485, 1xCAN Isolada, 1xRS232/485, Alimentação DC9~36V
| PORT-CAN100 – Conversor CAN-Bus para RS232/485 para montagem em parede |
| Características Técnicas |
|
|
|
|
|
|
Descrição Geral
O PORT-CAN100 é um conversor CAN de parede com interface CAN isolada para RS232/RS485. Possui um núcleo ARM Cortex-M7 de 32 bits com alta frequência de clock de até 400 MHz e design de watchdog de hardware externo. Este produto suporta 1 porta CAN e 1 porta serial RS232/485. Ele pode realizar conversão transparente mútua entre CAN e RS232/485. Adota o método de instalação em parede e pode atender às necessidades de diferentes locais de aplicação. Ampliou ainda mais o escopo da rede de barramento CAN.
Este conversor CAN suporta configuração WEB de diversas funções de gerenciamento de rede, como modo de operação de porta serial/CAN, DNS, logs de rede, reinicialização de porta, gerenciamento de sistema, etc.; suporta conversão transparente, conversão transparente com logotipo, conversão de formato, conversão Modbus, etc. Um modo de conversão para converter CAN para porta serial ou protocolo Modbus RTU. Em termos de componentes principais, o produto adota soluções de design de nível industrial e apresenta inúmeras vantagens, como ampla faixa de temperatura e tensão, proteção contra raios, proteção contra interferência eletromagnética, alta confiabilidade, alto desempenho e é adequado para operação em ambientes severos. Pode ser utilizado em controle industrial, eletrônica automotiva, automação predial e instrumentos de medição, etc.
Características Principais
- Utilize um núcleo ARM Cortex-M7 de 32 bits com alta frequência operacional de até 400 MHz
- As portas CAN suportam taxas de transmissão selecionáveis que variam de 5 kbps a 1000 kbps
- A porta serial suporta taxa de transmissão opcional de 600 bps a 460 800 bps
- Suporte a ID de quadro padrão CAN e filtragem de ID de quadro estendida
- Suporte à conversão transparente para realizar a conversão direta de mensagens CAN em quadros seriais RS232/485
- Suporta conversão de identificação transparente, convertendo o endereço no quadro serial no ID do quadro da mensagem CAN, maximizando a adaptabilidade aos protocolos definidos pelo usuário
- Suporte à conversão de formato, dados de quadro serial fixos de 13 bytes correspondem a uma mensagem CAN, fornecendo um modo de uso simples
- Suporte à conversão Modbus para realizar a conversão entre dados Modbus RTU e dados CAN
- Estatísticas de suporte sobre o número de quadros enviados e recebidos pela porta de barramento
- Suporte ao gerenciamento de usuários com diferentes permissões
- Suporta logs de rede e pode ser monitorado remotamente através do servidor de logs
- Suporte para reinicialização on-line da porta serial e da porta CAN, reinicialização do dispositivo, redefinição de fábrica e atualização
Especificações Técnicas
| Software | |
| Protocolo de rede | IP, TCP/UDP, ARP, ICMP, DHCP, DNS, HTTP |
| Método de Obtenção de IP | IP estático/DHCP |
| Configuração do usuário | Configuração da Web |
| Relé CAN | Apoiar |
| Modelo CAN | Modo normal, modo loopback, modo de monitoramento |
| CAN para porta serial | Conversão transparente, conversão transparente com logotipo, conversão de formato, conversão Modbus |
| Filtragem de ID CAN | Filtragem de ID de quadro padrão, filtragem de ID de quadro estendida |
| Pode transmitir/receber | Envio: 6000 quadros por segundo; Recebimento: 8000 quadros por segundo |
| Buffer CAN | Envio: 200 pacotes de dados completos por canal; Recebimento: 200 pacotes de dados completos por canal |
| Buffer serial | Enviar: 1,5 Kbyte; receber: 1,5 Kbyte |
| Atraso médio de transmissão | <10 ms |
| Interface | |

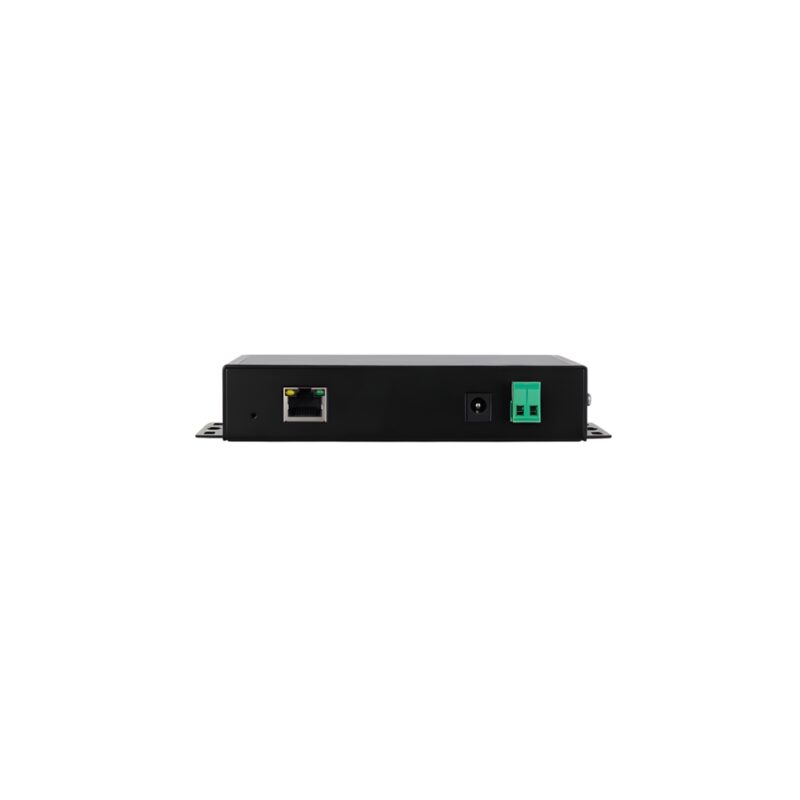

| Porto de cobre de 100M | 1 porta RJ45 de detecção automática 10/100Base-T(X) para configuração, full/half duplex, auto MDI/MDIX |
| CAN | Portas: 1*CAN |

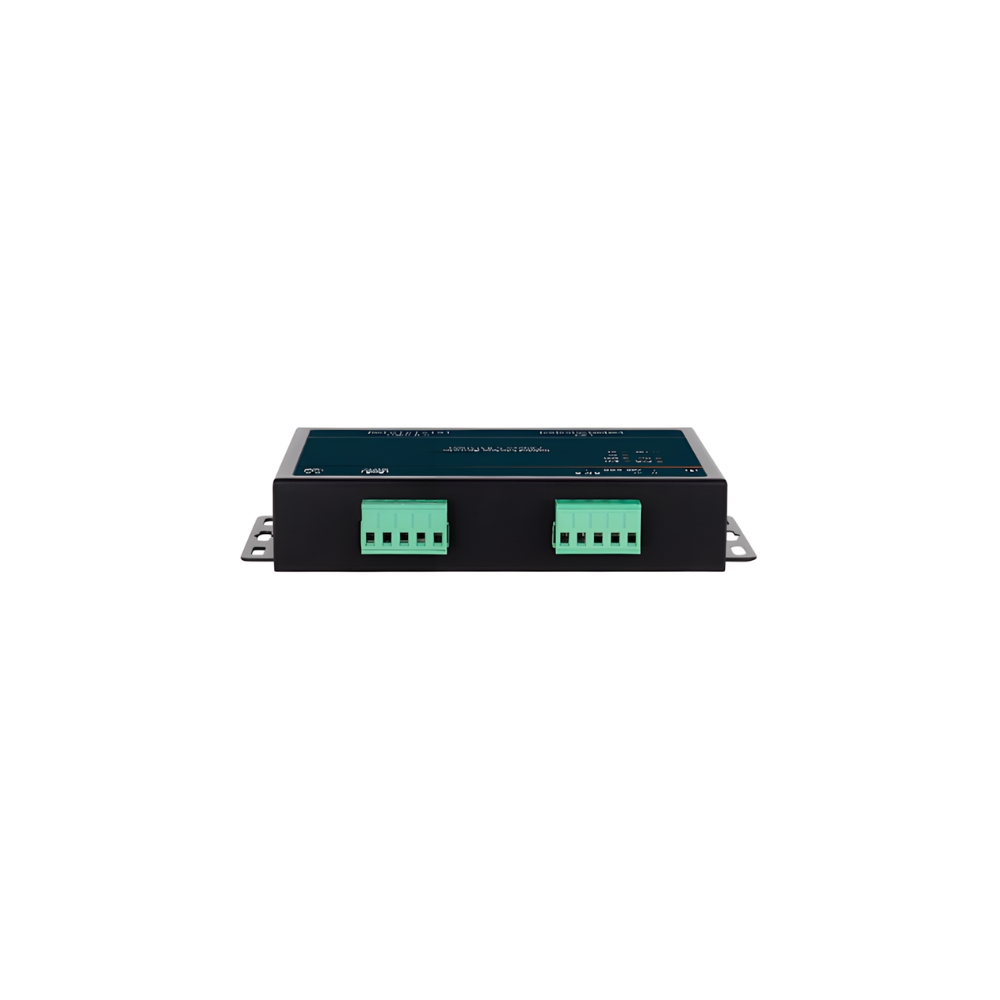

| Método de conexão: blocos de terminais com espaçamento de 5,08 mm | |
| Taxa de transmissão: 5 kbps a 1000 kbps | |
| Resistência de terminação: 120Ω integrada, pode ser conectada por blocos de terminais | |
| Porta serial | Tipo: 1 canal RS232/485 |
| Método de conexão: bloco de terminais de 5 posições (5,08 mm) | |
| Taxa de transmissão: 600 bps ~ 460.800 bps | |
| Bits de dados: 7 bits, 8 bits | |
| Bit de parada: 1 bit, 2 bits | |
| Paridade: Nenhum, Ímpar, Par | |
| Proteção de isolamento | 2kVAC (CAN e Porta serial) |
| Botão | Botão de reinicialização ou redefinição de fábrica |
| LED de status | Indicador de energia, operação, Ethernet, CAN, ERR |
| Fonte de energia | |
| Tensão de entrada | DC9~36V |
| Consumo de energia | <0,8 W a 12V CC (carga total) |
| Conexão | Blocos de terminais de 2 pinos (5,08 mm) ou cabeça redonda CC Φ2,5 mm |
| Características físicas | |
| Dimensões | 162×95×29 mm (com suportes) |
| Instalações | Montagem na parede |
| Código IP | IP40 |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+85°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2 (ESD): Contato ±8kV, Ar ±15kV |
| IEC 61000-4-5 (Surto): Alimentação ±4kV/±2kV, CAN ±4kV/±2kV, Ethernet ±6kV/±2kV | |
| IEC 61000-4-4 (EFT): ±4kV (Alimentação e comunicação) | |
| Certificação | CE, FCC, RoHS |
