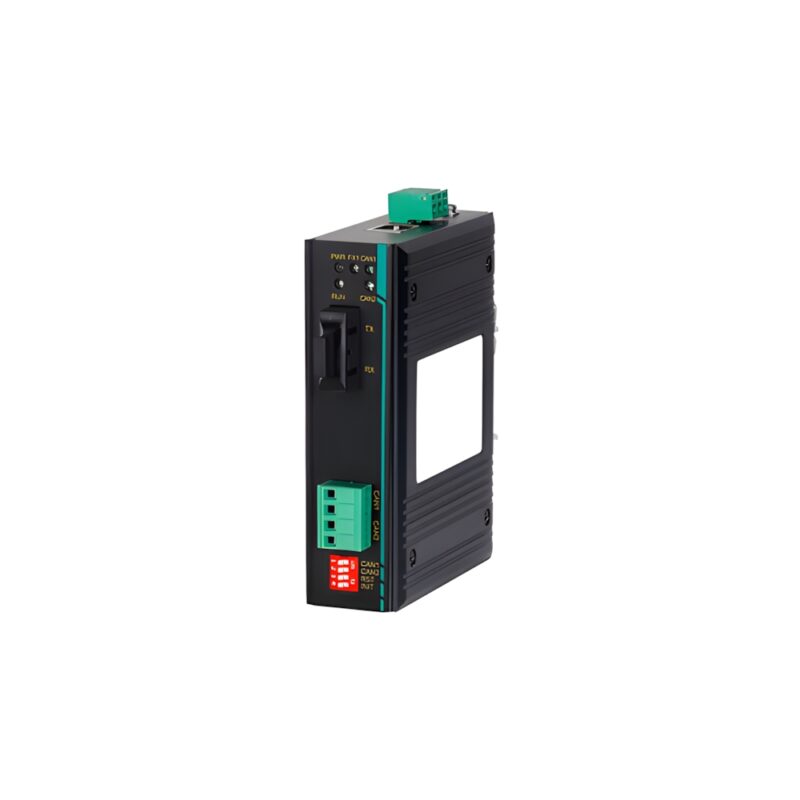

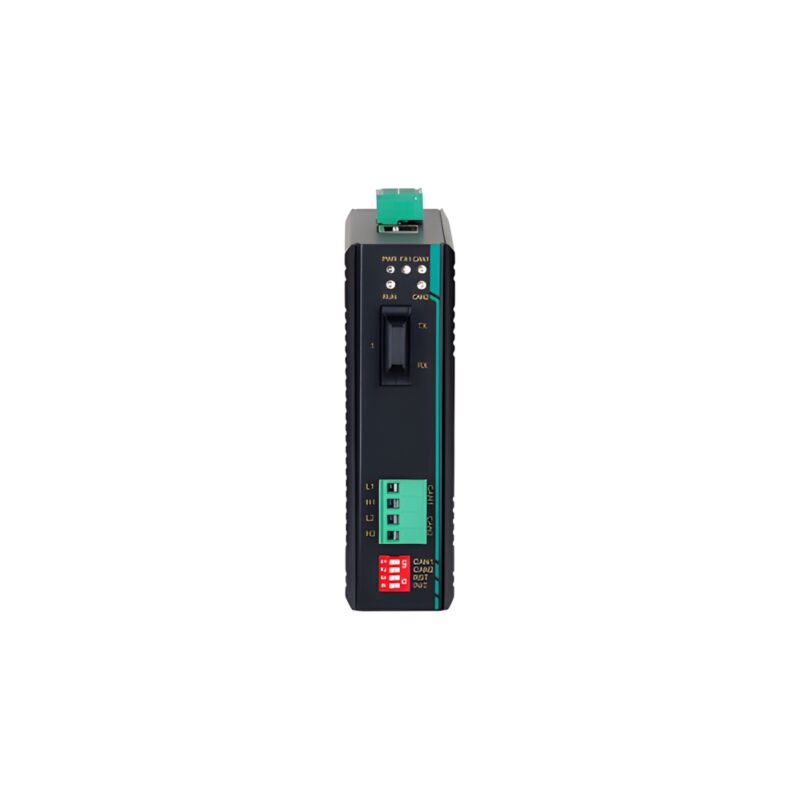

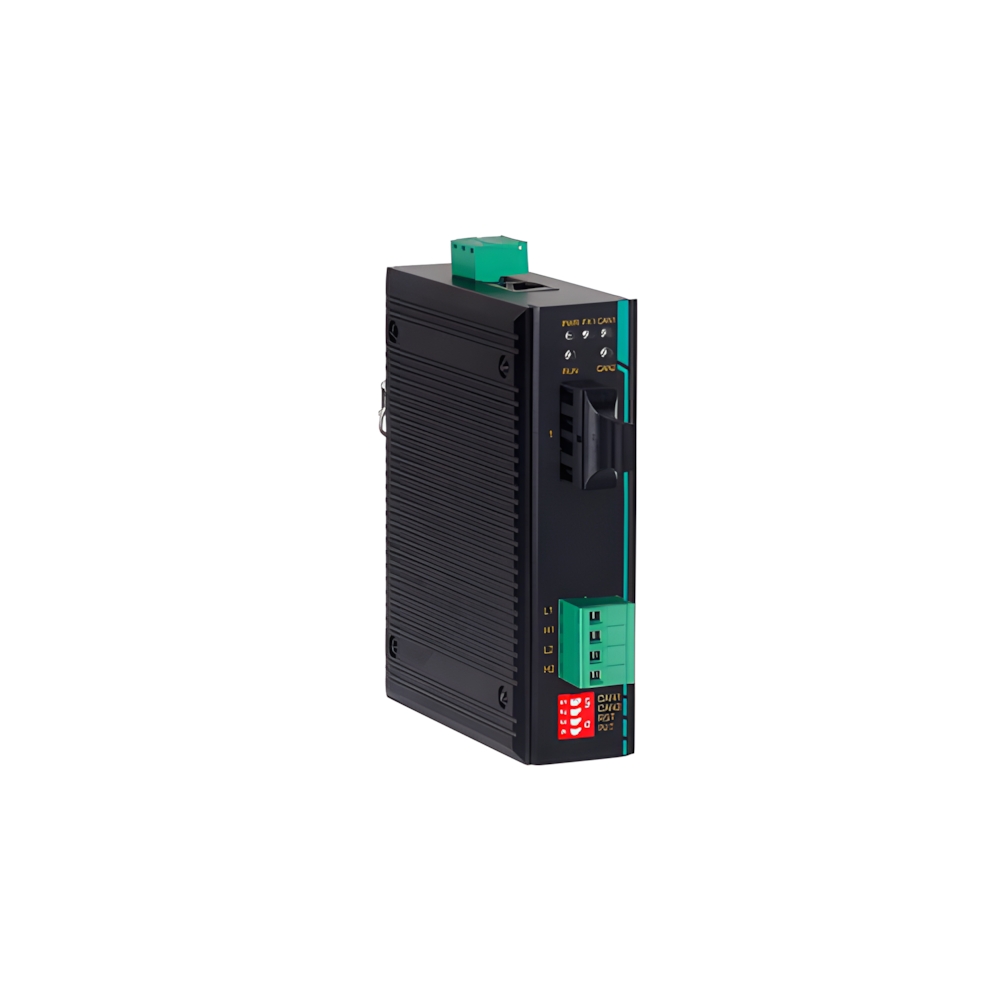

PORT-CANFIBER500 – Servidor-Conversor 2-CANBUS para Fibra FX, IP40, 1x100Base-FX, 2xCAN, Alimentação 9~60V, Montagem Trilho DIN
| PORT-CANFIBER500 – Servidor CANBus 2-CANBus para Fibra DIN Rail CAN |
| Características Técnicas |
|
|
|
|
|
|
Descrição Geral
O PORT-CANFIBER500 é um servidor CAN-barramento CAN para Ethernet de fibra óptica em trilho DIN, com capacidade de conversão de CAN para SFP e CAN para Ethernet. Ele amplia a distância de transmissão dos barramentos CAN e permite o gerenciamento centralizado por meio de uma rede. Este produto oferece 1 porta Ethernet de 100M e 2 portas CAN, além de suportar diversas opções de alimentação, incluindo CA 85264V / CC 110370V CA ou CC 9~60V CC.
O produto é projetado com componentes de alta qualidade, atende a altos padrões de design de sistema e controle de produção e pode ser facilmente instalado em trilho DIN padrão de 35 mm. Possui um invólucro metálico de alta resistência, robusto e durável, dissipação de calor sem ventoinha e pode operar em uma ampla faixa de temperatura de -40 °C a +85 °C. Com seu design de proteção industrial de alto padrão, ele pode se adaptar a diversos ambientes de trabalho desafiadores, garantindo um desempenho de comunicação estável.
O PORT-CANFIBER500 suporta diversas funções de gerenciamento de rede por meio de configuração web, incluindo modos de operação CAN/rede, estatísticas CAN, endereços de rede, diagnósticos de rede, senhas de usuário, informações do sistema e gerenciamento do sistema. Ele também suporta múltiplos modos de conversão, como UDP, Cliente TCP, Servidor TCP, multicast UDP, permitindo a conversão do protocolo CAN para Ethernet e conectando redes de barramento CAN a redes Ethernet.
O produto passou por testes rigorosos de funcionalidade, temperaturas extremas, padrões de segurança e conformidade com EMC, tornando-o adequado para aplicações de rede complexas e ambientes industriais exigentes.
Características Principais
- Utilize um núcleo ARM Cortex-M7 de 32 bits com alta frequência operacional de até 400 MHz
- Suporta modo normal, modo loopback ou modo somente escuta, adequado para testes e solução de problemas de barramento CAN
- Suporta taxas de transmissão selecionáveis que variam de 5 kbps a 1000 kbps, com opções para taxas de transmissão personalizadas ou adaptáveis
- Suporta os modos UDP e UDP Multicast, permitindo comunicação ponto a ponto, ponto a multiponto ou multiponto a multiponto por meio do protocolo UDP, oferecendo velocidade e eficiência
- Fornece filtragem para IDs de quadros padrão CAN e IDs de quadros estendidos
- Suporte aos modos TCP Cliente/Servidor, estabelecendo conexões de sessão usando o protocolo TCP, com suporte para até 4 conexões simultâneas
- Oferece vários mecanismos de packetização, convertendo dados CAN em pacotes de dados Ethernet com base no comprimento ou tempo dos dados, atendendo a diferentes requisitos de rede em tempo real
- Suporte ao gerenciamento de usuários com diferentes níveis de permissões
Especificações Técnicas
| Software | |
| Modo de operação CAN | Suporte aos modos UDP, TCP Client, TCP Server e UDP multicast |
| Suporta modo normal, modo loopback e modo somente escuta | |
| Suporte para contagem de pacotes/quadros, intervalos de pacotes/quadros e filtragem de ID CAN | |
| Gerenciamento de sistemas | Suporte a estatísticas de dados CAN, configuração de IP estático, funcionalidade Ping e gerenciamento de senha |
| Suporte para reinicialização on-line, redefinição de fábrica, atualizações do sistema e upload/download de configurações | |
| Troca | |
| Largura de banda do backplane | 1,2 Gbps |
| Tamanho do buffer | 768 kbits |
| Tamanho da tabela MAC | 2 mil |
| Interface | |
| Porta de fibra de 100M | 1 porta 100Base-FX, suporte para modo único/multimodo, conectores SC/FC/ST |
| CAN | Padrão: compatível com CAN 2.0A e CAN 2.0B |
| Número de interfaces: 2*CAN | |
| Método de conexão: blocos de terminais de 5 pinos (5,08 mm) | |
| Taxa de transmissão: 5 kbps a 1000 kbps (selecionável) | |
| Resistor de terminação: 120Ω integrado (ajustável via DIP) | |
| Proteção de isolamento: 3 kVDC | |
| Porta de gerenciamento Ethernet | 1×RJ45 10/100Base-T(X) (apenas para gerenciamento) |
| Interruptor DIP | Resistor de terminação CAN, reinicialização, redefinição de fábrica |
| LED de status | Energia, operação, fibra, CAN |
| Fonte de energia | |
| Tensão de entrada | DC: DC9~60V (não polarizado) CA: 85~264V AC (47~63Hz) ou 110~370V DC |
| Consumo de energia | ＜2,2 W a 24V DC (carga total) |
| Conexão | Bloco de terminais de 3 pinos (5,08 mm) |
| Características físicas | |
| Dimensões | 118×35×88 mm (sem trilho DIN) |
| Instalações | Trilho DIN 35 mm |
| Código IP | IP40 |
| Peso | 0,4 kg |
| Ambiente de trabalho | |
| Temperatura de operação | -40°C~+85°C |
| Temperatura de armazenamento | -40°C~+85°C |
| Umidade relativa | 5%~95% (sem condensação) |
| Padrão da indústria | |
| EMC | IEC 61000-4-2 (ESD): Contato ±6kV, Ar ±8kV |
| IEC 61000-4-5 (Surto): ±2kV comum/±1kV diferencial (alimentação, rede, CAN) | |
| IEC 61000-4-4 (EFT): ±2kV (alimentação e comunicação) | |
| Certificação | CE, FCC, RoHS |
