PORT-CG300 – Gateway MODBUS RS232/422/485 para Ethernet, 1xRJ45, Alimentação: DC5~36V, Suporta MODBUS RTU/ASCII/TCP

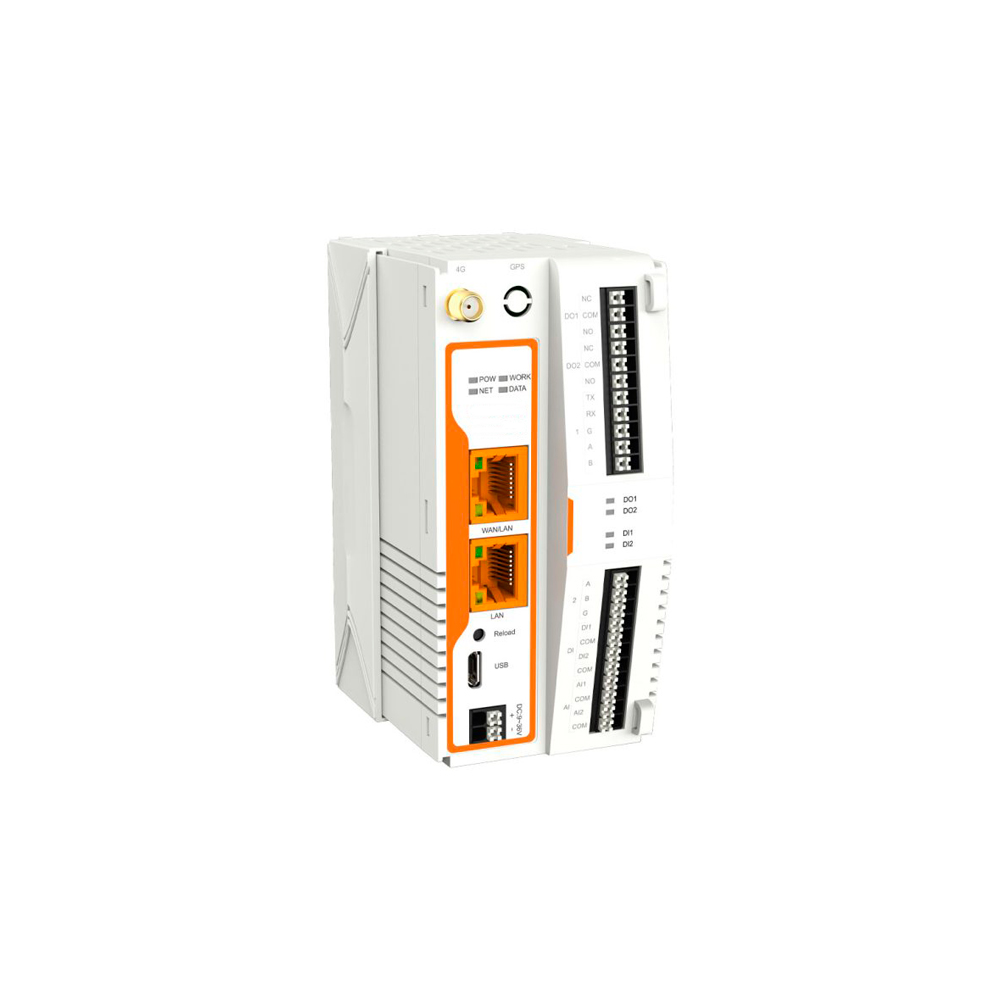

| PORT-CG300 – Gateway IoT de Borda Modular |
| Características Técnicas |
|
|
|
|
|
|
|
Descrição Geral
O PORT-CG300 é um gateway de IoT de ponta escalável e de alto desempenho. Este dispositivo integra coleta de ponta, cálculo de dados, leitura e gravação de dados, relatórios ativos, controle de encadeamento, coleta e controle de E/S, entre outras funções. O protocolo de coleta inclui o protocolo Modbus padrão e uma variedade de protocolos comuns de PLC, bem como protocolos específicos do setor. Além disso, o produto também possui roteamento, VPN e funções de programação gráfica para garantir a segurança da transmissão de dados. Utilizando a programação gráfica, os usuários podem desenvolver de forma independente para obter as funções necessárias.
O PORT-CG300 é embarcado no kernel Linux, com uma frequência principal de até 1,2 GHz. Ele pode acessar a internet via porta Ethernet, ADSL e rede celular LTE cat4 para facilitar a implantação da rede.
É amplamente utilizado em várias soluções industriais inteligentes, como robôs industriais, fábricas inteligentes, agricultura inteligente, sistemas inteligentes de gerenciamento de água, etc.
Características Principais
- Professor dual-core com desempenho ultra-alto, a frequência principal é de até 1,2 GHz, fornecendo recursos de processamento de alto desempenho para computação de ponta
- Suporte à programação gráfica Node-RED para facilitar o desenvolvimento do usuário
- As redes LTE 4G e Ethernet funcionam como backups uma da outra para garantir uma transmissão de rede estável sem tempo de inatividade
- Integrado com porta Ethernet 1xWAN/LAN e 1xLAN, proteção VPN e firewall para garantir transmissão segura de dados
- Integrado com 2 portas seriais: 1xRS232/485, 1xRS485, que podem transformar dispositivos seriais tradicionais em dispositivos IOT
- Vem com interface IO: 2xDI, 2xDO, 2xAI, módulo IO expansível flexível é suportado
- A função GPS é suportada
- Protocolos VPN avançados: PPTP, L2TP, OpenVPN são suportados
- Roteamento e firewall são suportados
- Gerenciamento remoto: gerenciamento de plataforma de nuvem e DM,
- O cache de dados é de até 2G para garantir que os dados possam ser salvos quando a rede estiver estável
- Função de gateway de borda poderosa: suporte para coleta de borda, computação de borda, relatórios de grupo e suporte para coleta em tempo real de até 2.000 pontos de computação de borda e 500 pontos virtuais
- Suporta os principais protocolos industriais, incluindo Modbus TCP/RTU, protocolos PLC, OPC UA, BACNET, DLT645
- Suporta 2 canais de soquete, cada canal suporta protocolos TCP(SS)/UDP, MQTT(S)
- Suporte à nuvem: MQTT via AWS IOT, Alibaba Cloud
Especificações Técnicas
| Fonte de Energia | |
| Entrada de energia | CC 9~36V |
| Corrente de trabalho | Média: 194,6 mA a 12 V MÁX.: 240mA @12V |
| Porta Serial | |
| Não. | Porta serial 1: RS232/485 Porta serial 2: RS485 |
| Taxa de banda | 600~230400bps, taxa de transmissão definida pelo usuário é suportada |
| Bits de dados | 7, 8 |
| Bits de parada | 1, 2 |
| Paridade | Nenhum, Par, Ímpar |
| Interface IO | |
| DI | 2*DI, 0 – 2 V detectado como lógico baixo, 9 – 36 V detectado como lógico alto |
| DO | 2*Relés, Classificação de contatos CC @R (em carga resistiva) 10 A / 28 V CC Classificação de contatos CA @R (em carga resistiva) 10 A / 277 V CA, SEM Classificação de contatos CA @R (em carga resistiva) 5 A / 250 V CA, NC |
| IA | 2 x Entrada analógica 4-20mA |
| Físico | |
| Dimensão | 79,6 x 58 x110 (mm) |
| Habitação | Carcaça de ABS, proteção IP30 |
| Instalação | Montagem em trilho DIN, montagem em parede |
| Peso | <300g |
| EMC | |
| ESD | IEC61000-4-2, Nível 3, classe B, contato 6KV, ar 8KV |
| Surto | IEC61000-4-5, Nível 3, Classe B |
| EFT | IEC61000-4-4, Nível 3, classe B |
| Indicador | |
| PWR | LIGADO: O gateway está ligado DESLIGADO: O gateway não liga |
| TRABALHAR | Quando o dispositivo está funcionando corretamente, ele pisca com frequência de 1s |
| NET | Piscando quando a WAN se conecta à Internet. DESLIGADO quando não há rede. |
| DADOS | Piscando quando a porta serial está transmitindo dados |
| Status DO | Luz acesa, a saída do canal é ativada |
| Status DI | Luz acesa, o canal é ativado pelo sinal de entrada |
| Rede | |
| Celular | LTE Cat4, Frequência Global |
| Ethernet | 1*WAN/LAN + 1*LAN 10/100 Mbps, conformidade com os padrões IEEE 802.3 e IEEE 802.3u, suporte automático MDI/MDIX |
| Celular | |
| Frequência | TDD-LTE: B34/38/39/40/41 FDD-LTE: B1/2/3/4/5/7/8/12/13/18/19/20/25/26/28/66 WCDMA: B1/2/4/5/6/8/19 GSM/EDGE:B2/3/5/8 |
| SIM | 1*Micro SIM |
| Antena | 1*SMA-Feminino |
| Software | |
| Protocolos de rede | ICMP, IPv4, IP, ARP, TCP, UDP, DHCP, DNS, HTTP, MQTT, SNMP |
| Protocolos de Aquisição | Protocolos PLC convencionais, DLT645, Modbus TCP/RTU |
| Protocolos de Relatórios | Modbus RTU/TCP, OPC UA, Json, BACNET, *IEC104 |
| Método de configuração | Página web integrada |
| Gateway Modbus | Conversão de protocolo Modbus RTU/TCP |
| Cache de dados | 2G |
| Controle de ligação | Pontos de coleta de dados, DI e IA podem ser usados como gatilhos e executados pelo DO |
| Roteamento IP | Roteamento estático |
| Firewall | Apoiar |
| NTP | Apoiar |
| VPN | PPTP, L2TP, OpenVPN |
| SNMP | Apoiar |
| Modular estendido | Apoiar |
