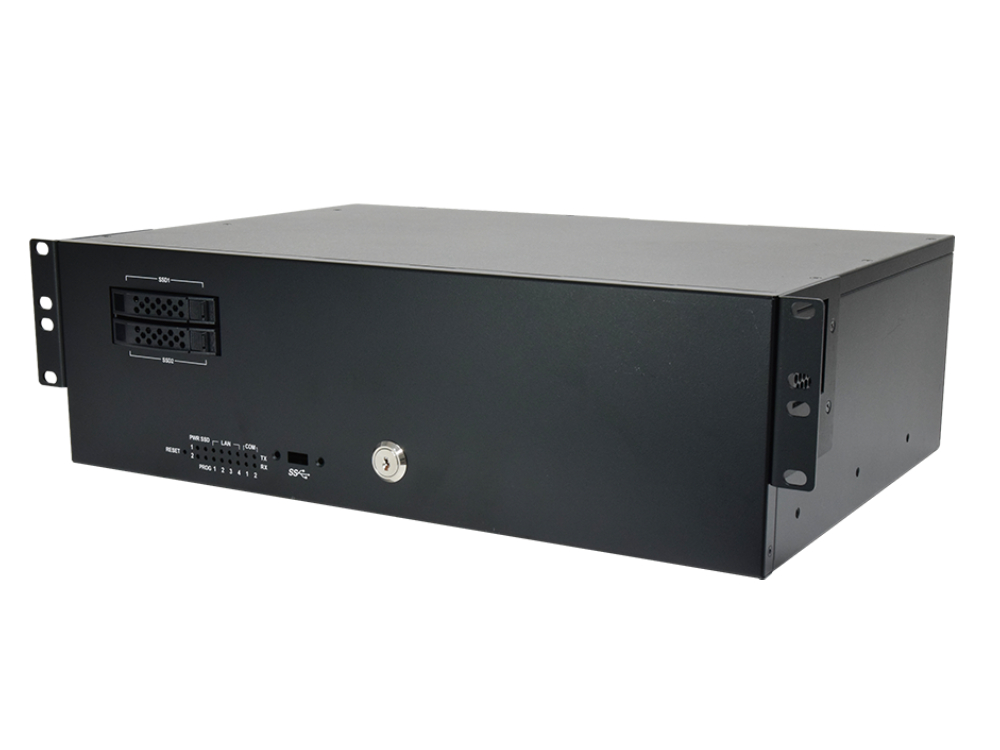

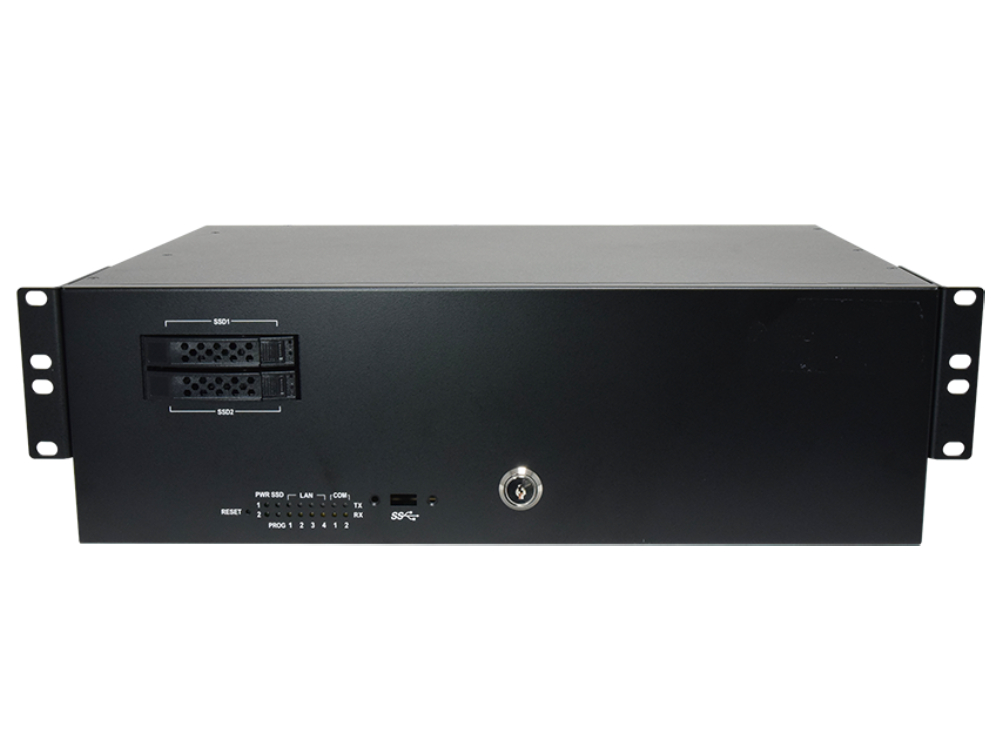

RPC-3340E – Sistema controlador de Rack Mount 3U compatível para subestação de energia
RPC-3340E – Computador Industrial Rackmount
Características e Especificações
- Certificação IEC 61850-3 e IEEE 1613
- Suporte para CPU Intel® Xeon® série W-11000 (Tiger Lake H)
- Suporte para 2x memórias SO-DIMM DDR4 ECC de até 64GB
- 4x portas RJ45 de 2.5GbE, 1x PCIe x16, 3x PCIe x4
- 5x USB, 2x HDMI, 2x portas COM (seriais) isoladas
- 2ou 3baiasdediscotrocáveisde2.5”(conformeomodelo/SKU)
- Suporte a entrada de energia dupla
- Ampla faixa de temperatura de operação: -40°C ~ 70°C
Visão Geral do Rackmount Industrial 4U
O RPC-3340E, um servidor de borda industrial robusto para montagem em rack 3U, desempenha um papel crucial nas modernas subestações digitalizadas ao utilizar sistemas SCADA para a coleta e conversão eficientes de dados analógicos de toda a rede elétrica em formato digital.
Equipado com processadores Intel® Xeon® E3-1505L V6, Core™ i5-7442EQ (Kaby Lake-H) ou da série W-11000 (Tiger Lake-H), ele oferece um desempenho excepcional.

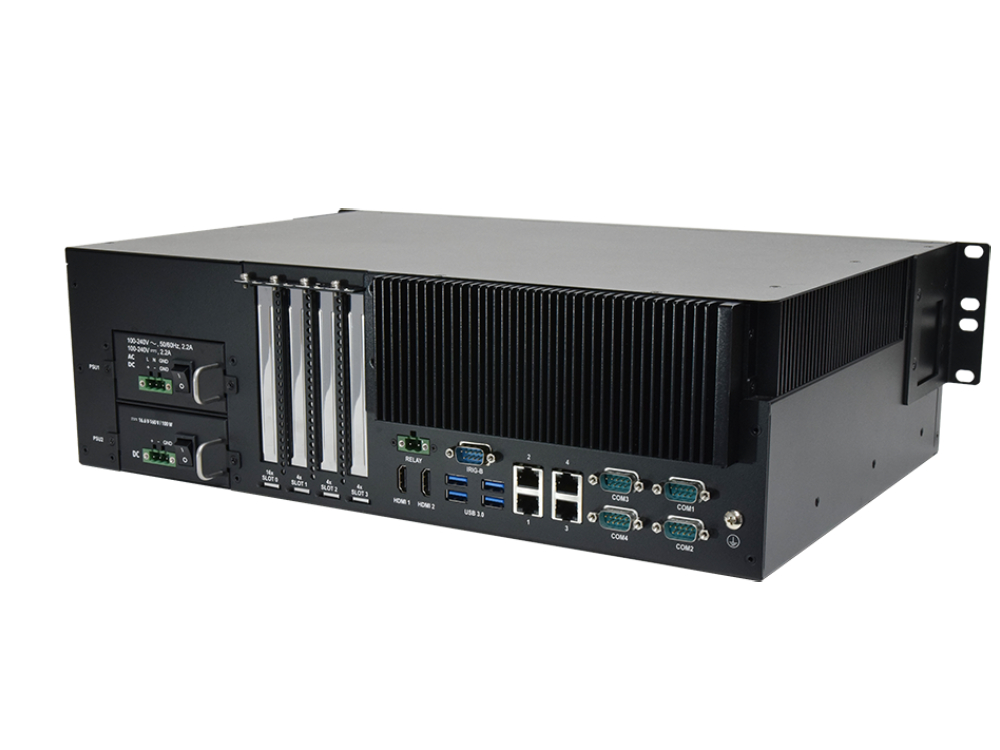

Em conformidade com os padrões IEC-61850 e IEEE 1613, este servidor de classe industrial apresenta amplas funções de E/S (Entrada/Saída), incluindo 4 slots PCIe, 4 portas RJ45 de 2.5 GbE, 5 portas USB 3.0, portas de vídeo DP/DVI ou 2 novas portas HDMI, e 4 portas COM isoladas.
Com suporte para SATA M.2 e PCIe M.2 para unidades de inicialização (boot), bem como até 3 baias de disco HDD/SSD trocáveis com suporte a RAID, o LEC-3340 aprimora a consciência situacional, a eficiência operacional e as práticas de manutenção em subestações digitais.

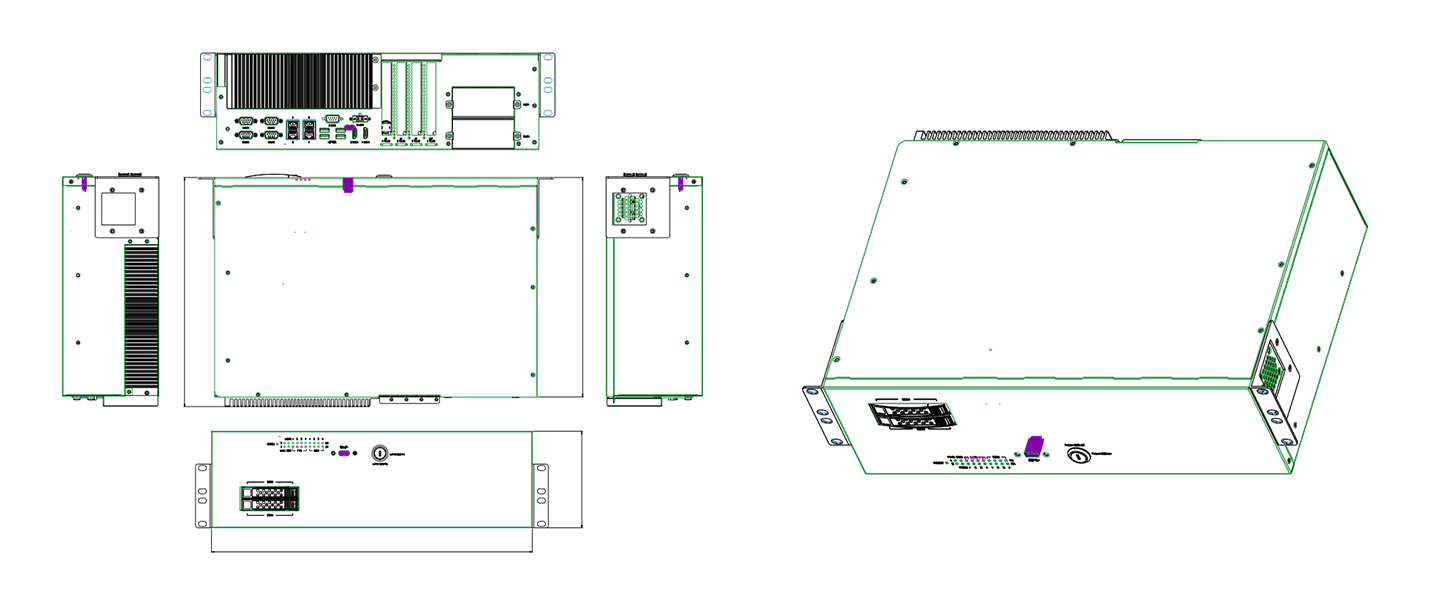

Dimensões técnicas
Especificações técnicas
| Sistema de Processamento | |
| CPU | Intel® Xeon® W-11865MLE / 11555M-LE / 11155MLE / W-11555MRE |
| Frequência | 1.5GHz / 1.9GHz / 1.8GHz / 2.6GHz |
| Núcleos | 8 / 6 / 4 core |
| Chipset | Intel® RM590 |
| Memória | |
| Tecnologia | DDR4 ECC |
| Capacidade | Até 64 GB |
| Soquete | 2 x 260-pin SODIMM |
| Gráfico | |
| Controlador | Intel HD Graphics P630 |
| Interface de Vídeo | 2x HDMI |
| Ethernet | |
| Controlador | Intel® I226IT |
| Velocidade | 2500 Mbps ou 1000 Mbps |
| Armazenamento | |
| SATA | 2 ou 3 baias de 2.5″ Hot-Swappable HDD/SSD (suporte RAID 0,1 / RAID 0,1,5 dependendo do SKU) |
| PCIe | 1x PCIe x4 M.2 2280 |
| E/S (Entrada/Saída) | |
| Portas Seriais | 4 x DB9 Macho (COM1-COM4) isoladas (RS-232/422/485 selecionável via software); 1x IRIG-B |
| Proteção de Isolamento | Isolamento Digital de 2KV |
| Proteção ESD | Proteção contra descarga eletrostática de 15KV |
| USB | 5x USB 3.0 tipo A (USB traseiro com trava de segurança) |
| Expansão | |
| PCIe | 1 slot PCIe x16, 3 slots PCIe x4 |
| Temporizador Watchdog | |
| Temporizador Watchdog | Reinicialização do sistema com intervalo de tempo de 256 níveis, programável por software |
| TPM | TPM 2.0 Integrado (na placa) |
| Energia | |
| Energia (Suporte a Módulo Duplo) | 100 – 240 VAC (Único); 16,6 – 160 VDC (Único); 100 – 240 VAC/VDC (Combo) |
| Ambiente Operacional | |
| Temperatura de Operação | -40°C ~ 70°C |
| Temperatura de Armazenamento | -40°C ~ 85°C |
| Umidade Relativa | 5% ~ 95%, sem condensação |
| Grau de Proteção | IP20 |
| Mecânico | |
| Dimensões (L x P x A) | 438 x 300,1 x 131,8 mm |
| Construção (Material) | Alumínio + Aço |
| Peso | 8,5 kg |
| Montagem | Montável em Rack (Rackmount) |
| Suporte Driver | |
| Microsoft Windows | Windows 10 Embedded, Windows Server 2022 |
| Linux | Kernel 5.18, Ubuntu |
| Certificação | |
| Certificação EMC | CE, FCC Classe A |
| Certificação de Segurança | CB, UL (sem o modelo SKU H) |
| Subestações Elétricas | IEC 61850-3, IEEE 1613 |
