RPC-SUB8271B – PC Industrial Rackmount
RPC-SUB8271B – PC Industrial Rackmount
Características e Especificações
- Fonte de alimentação redundante;
- 24 × portas LAN (opcional);
- Desempenho de EMC (Compatibilidade Eletromagnética) em conformidade com o Nível 4 de Energia Elétrica Nacional;
- Em conformidade com o padrão internacional IEC-61850;
Visão Geral

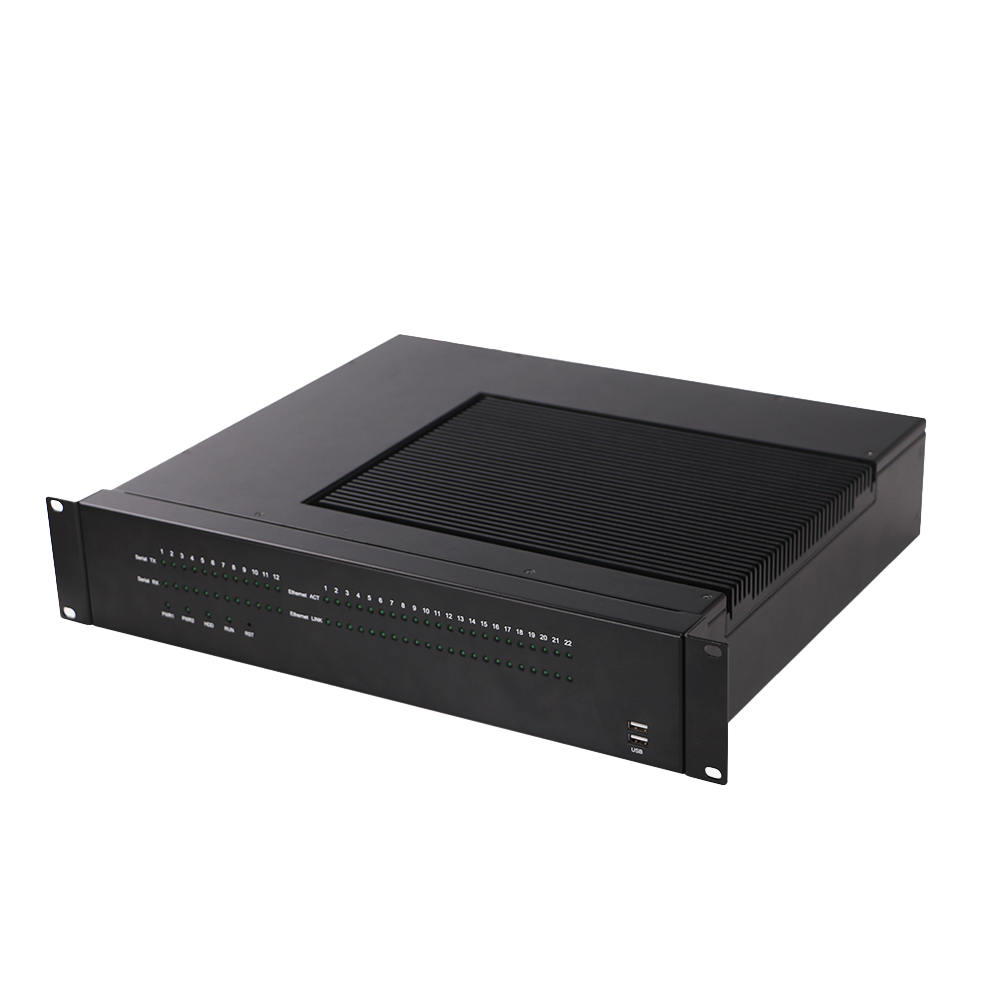

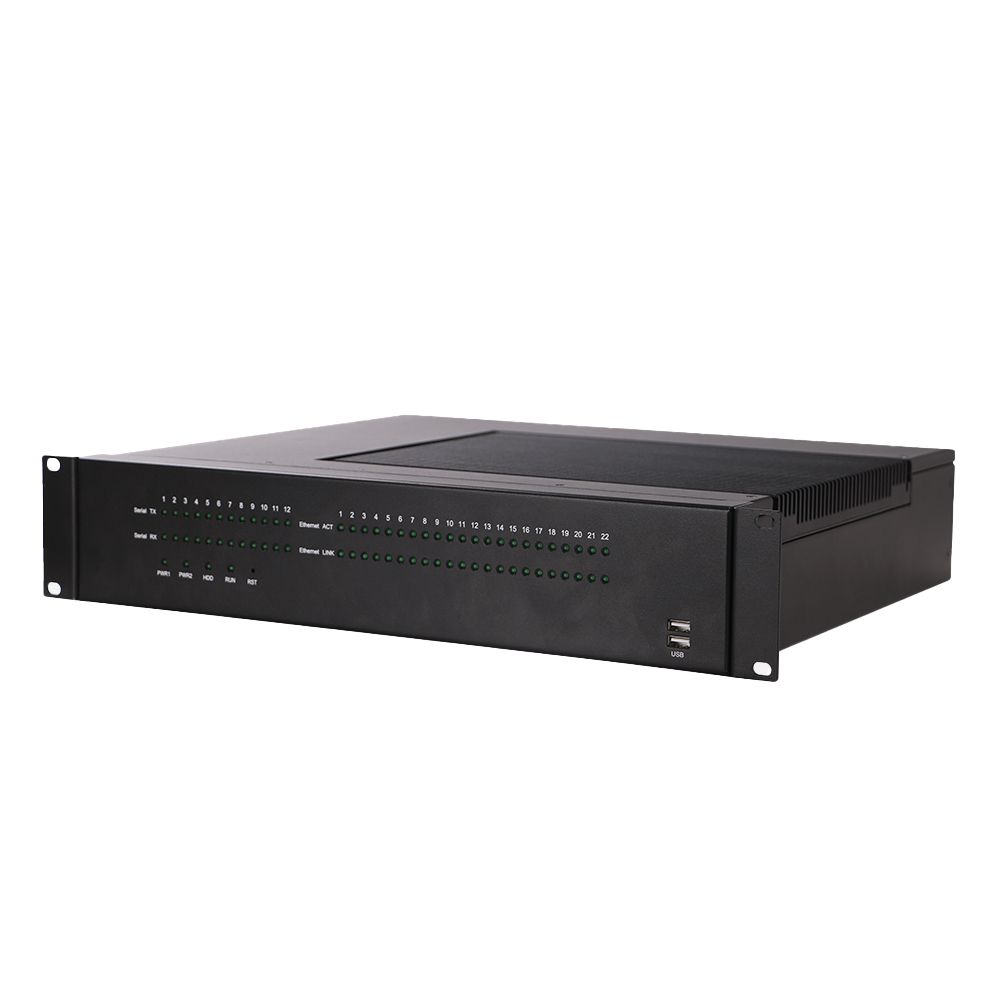

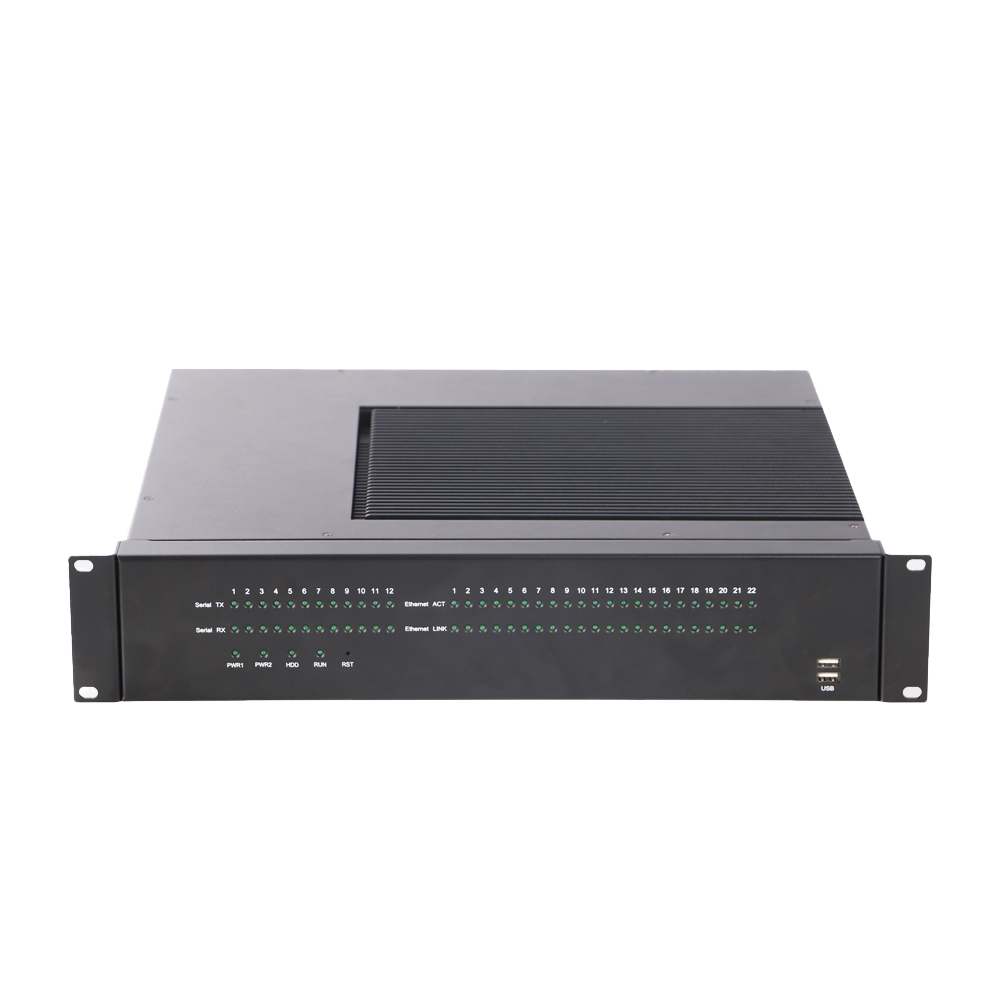

O RPC-SUB8271B é um computador industrial completo (IPC) de 2U para montagem em rack padrão de 19″, equipado com múltiplas portas LAN e em conformidade com a norma IEC 61850.
O computador possui estrutura em chapa metálica, apresentando excelente proteção contra poeira, dissipação de calor e ótimo desempenho de EMC (compatibilidade eletromagnética), atendendo aos requisitos do Nível 4 de Energia Elétrica Nacional.
Suporta os sistemas operacionais Windows, Linux, o nacional Kylin, entre outros. Pode ser amplamente utilizado em gerenciamento de terminais remotos de subestações, gestores de comunicação de despacho de redes inteligentes (smart grid), sistemas de supervisão, controle e aquisição de dados de energia (PSCADA), processadores de front-end (FEP) de monitoramento abrangente de metrô e outros cenários.

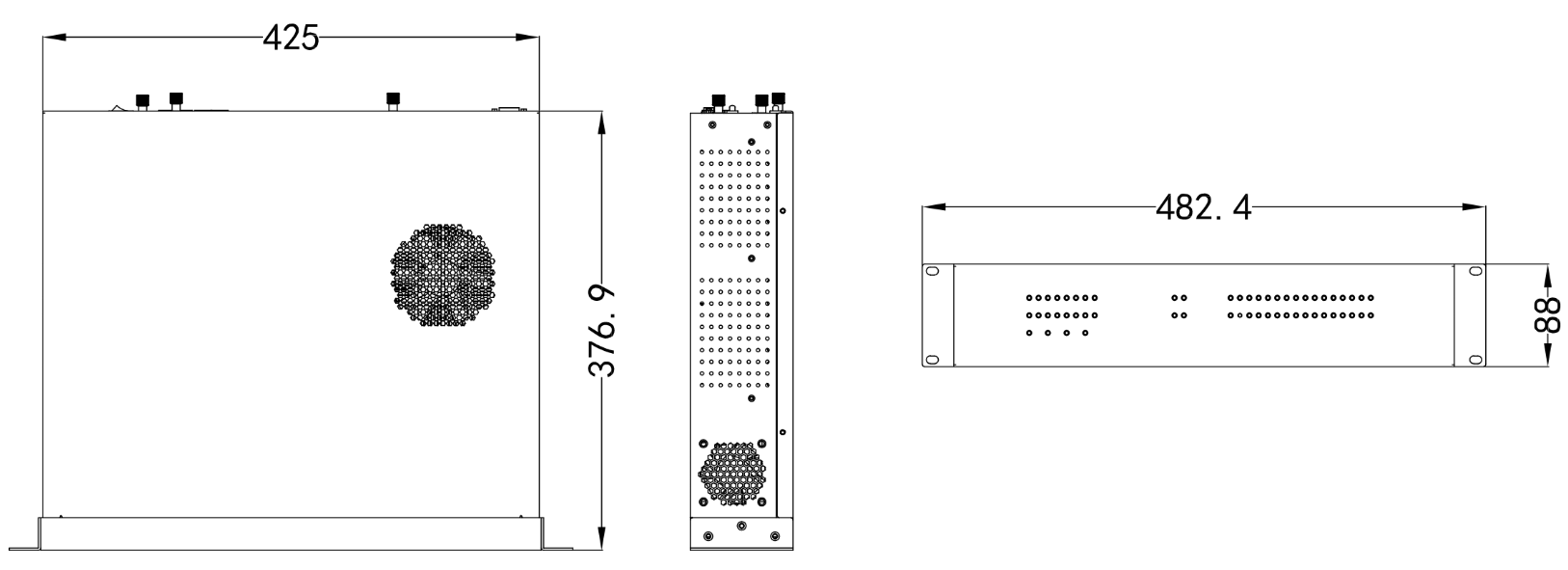

Dimensões técnicas
Especificações técnicas
| Principais Indicadores Funcionais | |
| Processador | Processador Intel XEON E3-1225V5, Intel Core i5 ou i7 de 7ª geração |
| Chipset | C236 |
| Memória | Fornece 2 × slots de memória DDR4, com uma capacidade máxima de 16GB para cada memória e uma capacidade de memória total máxima de 32GB |
| Armazenamento | 1 × baia de disco rígido de 2,5 polegadas, 1 × baia de disco rígido de 3,5 polegadas e 1 × slot de cartão CF |

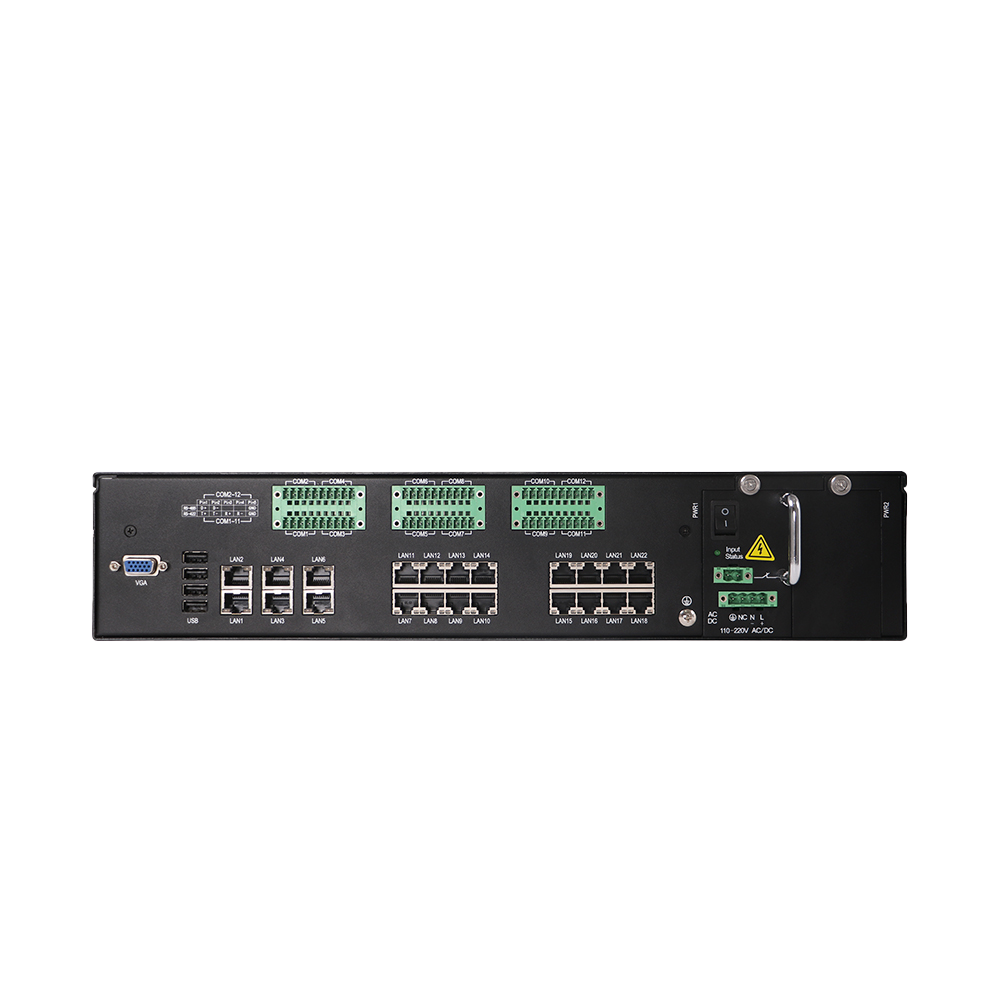

| LAN | Suporta até 24 × portas LAN (onboard 8 × portas elétricas, outras podem ser expandidas através do módulo de rede, portas ópticas e portas elétricas são opcionais) |
| Porta Serial | 1 × porta serial RS485 em formato DB9 padrão, 1 × porta CONSOLE RS232 em formato RJ45 |
| E/S Integrada | Portas de depuração VGA e USB integradas, fornecendo 1 × slot de expansão PCIE X8 |
| Fonte de Alimentação | Cada módulo de energia fornece 1 × porta de entrada de energia de terminal Phoenix de 7 pinos, incluindo a porta de saída de nó rígido do modelo de alarme de rede elétrica |
| Principais Indicadores de Desempenho | |
| Dimensões (Excluindo Orelhas de Montagem) | 425mm (L) * 88mm (A) * 376.9mm (P) |
| Peso Líquido | Cerca de 11.8Kg (excluindo o peso da embalagem e acessórios) |
| Cor | Preto |
| Temperatura | Temperatura de trabalho: -5°C ~ +45°C Temperatura de armazenamento: -25°C ~ +70°C |
| Umidade | Calor úmido constante: 40°C, 95%RH (sem condensação) |
| Confiabilidade | MTBF ≥ 50000h MTTR ≤ 0.5h |
| Segurança | Atende aos requisitos básicos da GB4943 |
| Adaptabilidade ao Ambiente Mecânico | Antivibração: capaz de suportar o teste de resposta de vibração de nível de severidade I (deve ser capaz de suportar a vibração com amplitude de 0.3 mm quando a frequência f ≤ 10 Hz, e na aceleração de 1 m/s² quando f > 10 ~ 150 Hz). Antichoque: capaz de suportar o teste de choque no nível de severidade I |
| Compatibilidade Eletromagnética | Cumpre com o padrão internacional IEC 61850 “Rede e Sistema de Comunicação de Subestação”. Cumpre com o padrão nacional GB/T 15153-1 “Equipamentos e Sistemas de Telecontrole”. Distúrbio radiado: GB 9254-2008 classe A. Distúrbio conduzido: GB 9254-2008 classe A GB/T 17626.2.2018 Classe de descarga eletrostática (IV) GB/T 17626.4-2018 Classe de imunidade a surtos (IV) GB/T 17626.5-2019 Classe de imunidade a surto (choque) (IV) GB/T 17626.6-2008 Classe de imunidade conduzida (III) GB/T 17626.12-1998 Classe de teste de imunidade a ondas oscilatórias (III) GB/T 17626.3-2017 Classe de imunidade a radiação de campo eletromagnético de radiofrequência (III) GB/T 17626.9-2011 Classe de imunidade a campo magnético de pulso (V) GB/T 17626.18-2017 Classe de imunidade a campo magnético oscilatório amortecido (V) GB/T 17626.8-2006 Classe de imunidade a campo magnético de frequência industrial (V) GB/T 17626.11-2008 Teste de quedas de tensão, interrupções curtas e variações de tensão (Capaz de suportar quedas de tensão especificadas de 100%, duração de 10ms) |
| Características da Fonte de Alimentação | Entrada: AC/50Hz, 110V~220V; DC: 110V~220V fonte de alimentação única/fonte de alimentação redundante (opcional) |
| Sistema operacional | Suporta Windows 7, Windows 10, Kylinsec, Cent OS e outros sistemas Linux de versão de kernel alta. |
