Série CD3 e FD3 – Drivers AC para Servo Motor – Tensão Monofásica/Trifásica (200-240VAC) e Trifásica (380-415VAC), Faixa de Potência 50W-3000W

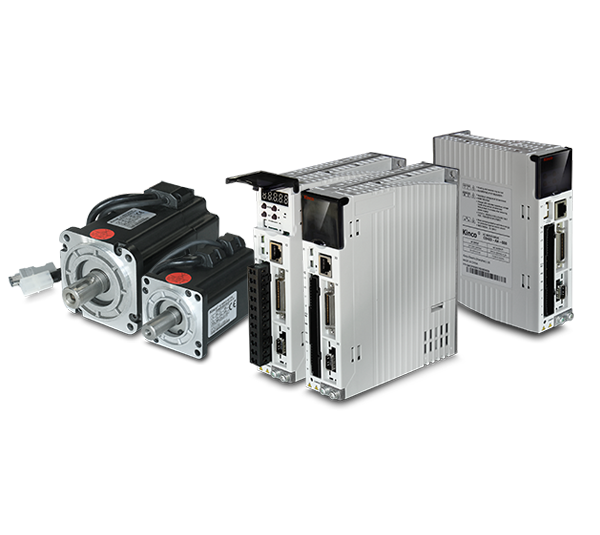

Driver para Servo Motor – CD3 e FD3
| Tensão de Alimentação: Monofásica, Trifásica 200 – 240VAC | Trifásica 380 – 415VAC |
| Faixa de Potência: 50W – 2000W, 1000W -3000W |
Características do Produto
Séries CD3 & FD3 AC Servo Driver
• Controle de Movimento
• A série CD3 suporta controle por pulsos e analógico.
• A série FD3 suporta controle MODBUS, CANopen e EtherCAT.
• Suporta a função de auto-ajuste EASY TUNE, pode atender a maioria dos requisitos de aplicação com configuração simples em rigidez do sistema.
■ Principais Características
• A série CD3 suporta controle por pulsos e analógico.
• A série FD3 suporta controle MODBUS, CANopen, EtherCAT.
• Suporta a função de auto-ajuste EASY TUNE, podendo satisfazer a maioria dos requisitos das aplicações com configuração simples em rigidez do sistema.
• Suporta função de frenagem dinâmica.
• Suporta saída de divisão de frequência de codificador arbitrária.
• Suporta entrada de frequência de pulso de até 4MHz.
• Com medidas de proteção contra sobrepresão, sobrecorrente, superaquecimento e outras.
• Resistência de freio integrada com suporte a proteção contra superaquecimento.
• Suporta codificador absoluto de volta única magnetoeletrico, codificador absoluto multivolta de 16/20 bits, temperatura máxima de trabalho do codificador de até 120 graus.
• A série de produtos possui certificação CE e está em conformidade com as normas de certificação ambiental ROHS.
• Em conformidade com os padrões de certificação UL.
Aplicação na Indústria
• Robótica:
Robôs SCARA, robôs DELTA, robôs de seis juntas e etc.
• Embalagem:
Máquina de corte, máquina de travesseiro, máquina de embalagem vertical e etc.
• Máquina-ferramenta:
Máquina de gravação e fresagem CNC, corte a laser e etc.
• Logística:
Máquina de classificação, dispositivo de armazenamento tridimensional e etc.
• Outras ocasiões:
Alta velocidade de resposta e alta precisão de posicionamento.
Especificações do Produto
| Série | Modelo | Potência (W) | Tensão de Alimentação | Corrente de Saída Contínua Máx. (A) | Corrente de Pico (A) | Modo de Controle |
|
CD3
|
CD413-AA-000 | 50/100/200 |
AC220V
|
2 | 7 | pulso |
| CD423-AA-000 | 400/750 | 3.9 | 15 | pulso | ||
| CD433-AA-000 | 1000/1500/2000 | 10 | 27.5 | pulso | ||
| CD623-AA-000 | 1000/1500/2000/3000 | AC380V | 7 | 25 | pulso | |
|
FD3
|
FD413-LA-000 | 50/100/200 |
AC220V
|
2 | 7 | RS485 |
| FD413-CA-000 | 50/100/200 | 2 | 7 | CANopen | ||
| FD413-EA-000 | 50/100/200 | 2 | 7 | EtherCAT | ||
| FD423-LA-000 | 400/750 | 3.9 | 15 | RS485 | ||
| FD423-CA-000 | 400/750 | 3.9 | 15 | CANopen | ||
| FD423-EA-000 | 400/750 | 3.9 | 15 | EtherCAT | ||
| FD433-LA-000 | 1000/1500/2000 | 10 | 27.5 | RS485 | ||
| FD433-CA-000 | 1000/1500/2000 | 10 | 27.5 | CANopen | ||
| FD623-LA-000 | 1000/1500/2000/3000 | AC380V | 7 | 25 | RS485 | |
| FD623-CA-000 | 1000/1500/2000/3000 | AC380V | 7 | 25 | CANopen |
