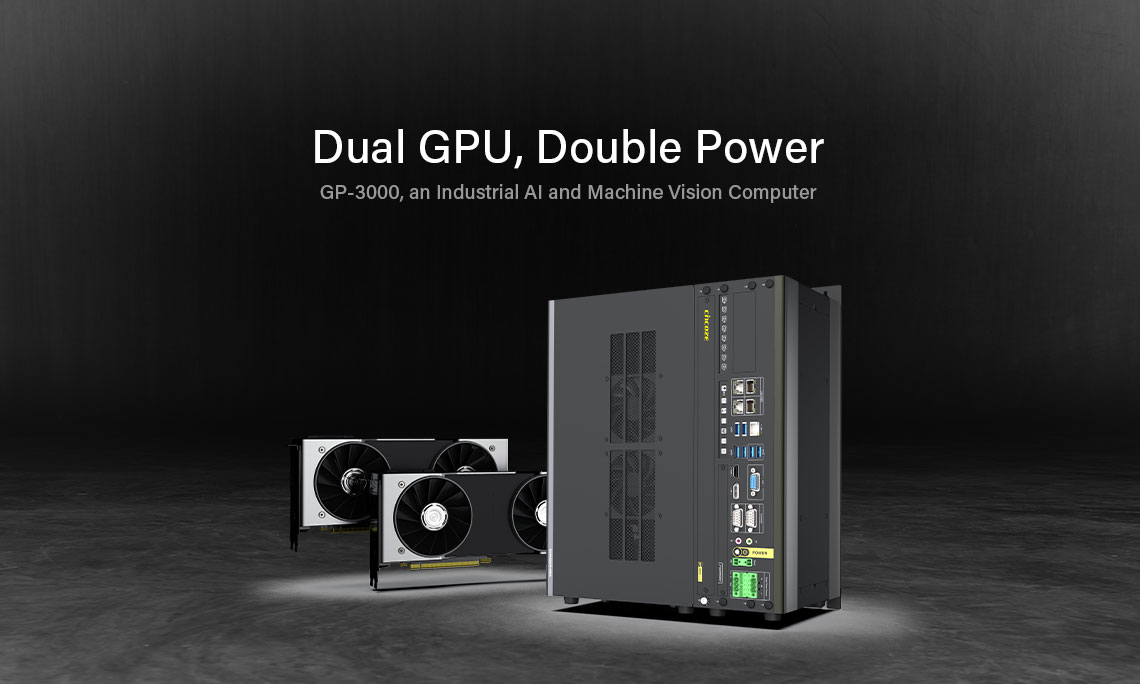

WEBS-GP-3000- PC Industrial Expansível para Duas GPUs de Tamanho Completo
| WEBS-GP-3000 | |
| Características e Especificações |
 Intel® Xeon®/Core™ de 9ª/8ª geração |
 2 x soquetes DDR4 SO-DIMM, suporta tipo ECC/não ECC até 2666 MHz, 64GB |
 4 x baias SATA III HDD/SSD de 2,5″ removíveis |
Características Gerais
-> Suporta processadores Intel® Xeon®/Core™ de 9ª/8ª geração (35W / 65W / 80W)
-> 2 x soquetes DDR4 SO-DIMM, suporta tipo ECC/não ECC até 2666 MHz, 64GB 4 x baias SATA III HDD/SSD de 2,5″ removíveis (Altura Máxima 15 mm)
-> 1 x soquete M.2 M Key (NVMe), 1 x soquete M.2 E Key (CNVi)
-> 2 x slots de cartão SIM de acesso frontal para redundância de sinal
-> Tecnologia CMI para várias expansões de módulo I/O
-> Tecnologia CFM para detecção de ignição de energia e função PoE
-> Métodos de montagem versáteis (Parede / Desktop / Face-up / Rack de 19″)
-> Resistente a choques e vibrações conforme padrão militar
Visão Geral
As GPUs evoluíram — e o processamento de IA, simulação e renderização gráfica 3D se beneficiaram. Agora, a aceleração baseada em GPU poderosa é integrada às soluções de computação de borda para fornecer paralelismo de processamento intensivo e análises orientadas por desempenho não possíveis com PCs tradicionais. Apenas esses sistemas de GPU podem fornecer a tomada de decisão em tempo real, análise preditiva e controle otimizado na borda necessários para alcançar a alta eficiência e crescimento exigidos pelas operações industriais. A potente computação GPU impulsiona essas aplicações e exige hardware robusto dedicado para fornecer capacidades de processamento e inferência.
A Portwell Tecnologia é uma fornecedora profissional de sistemas embarcados altamente confiáveis e robustos para apoiar clientes no campo industrial. Implantar nosso computador de visão de máquina WEBS-GP-3000 de alto desempenho e resistente oferece o poder de gerenciar as cargas de trabalho de inteligência artificial e visão de máquina mais complexas.
Visão de Máquina
-> Visão de Máquina
-> Robótica guiada por visão
-> Inspeção óptica automatizada
-> Inteligência Artificial
Computação Em-Veículo
-> Direção autônoma
-> Manutenção preditiva
-> Detecção de fadiga ao dirigir
Transporte Inteligente
-> Monitoramento de tráfego
-> Monitoramento ambiental
-> Triagem de objetos
Segurança e Vigilância
-> Rastreamento e detecção de objetos
-> Estimação de pose em tempo real
-> Análise de vídeo
Desempenho de Ponta
O WEBS-GP-3000 é alimentado por um processador Intel® Xeon®/Core™ de 9ª geração e suporta até duas placas gráficas de alta qualidade de 250 W, adicionando um desempenho incrivelmente rápido para IA, aprendizado de máquina, visão de máquina e análise de grandes volumes de dados.
Os processadores Intel® de 9ª geração são até 34% mais rápidos do que a geração anterior. O WEBS-GP-3000 suporta dois DDR4-2666 ECC ou não-ECC (até 128 GB) para velocidade e responsividade excepcionais. O WEBS-GP-3000 é um dos computadores industriais de IA e visão de máquina mais formidáveis disponíveis hoje.
Escalabilidade e Atualizabilidade – Com GEB
O WEBS-GP-3000 oferece uma GPU Expansion Box (GEB) exclusiva, uma solução GPU escalável para atualizabilidade e flexibilidade de desempenho. Ele suporta a expansão de até duas placas gráficas de comprimento total de 328 mm e 250 W disponíveis no mercado.
O WEBS-GP-3000 é a unidade de processamento central, e um GEB de GPU única ou dupla se conecta externamente para adicionar poder de processamento GPU e outros cartões adicionais PCIe.
Orçamento Total de Energia Até 720W
O WEBS-GP-3000 possui um orçamento total de energia do sistema de 720 W e suporta uma ampla entrada de energia DC variando de 9 a 48 V para computação GPU de alta performance.
O WEBS-GP-3000 pode fornecer até 500 W para o seu GEB com seu design de energia especializado, ideal para duas placas gráficas de 250 W.
Design Inteligente de Refrigeração para Suporte Térmico Aprimorado
Melhor desempenho, maiores requisitos de energia. Para resolver os desafios de consumo de energia e térmicos, a estrutura mecânica do WEBS-GP-3000 e os kits de ventoinhas inteligentes externos isolados em ambos os lados do chassi dissipam eficazmente o calor sob cargas de trabalho completas em condições extremas.
Múltiplas Interfaces Nativas e Expansíveis
O WEBS-GP-3000 possui várias interfaces de I/O nativas integradas. Os módulos proprietários CMI/CFM da Portwell Tecnologia oferecem personalização para I/O adicional ou outras funcionalidades, como 8x GbE LAN/POE, 6x USB 3.2 e 2x 10 GbE LAN.
O WEBS-GP-3000 suporta quatro SSDs SATA 2.5″ hot-swap e possui um soquete M.2 M key para armazenamento SSD NVMe.
Design Robusto Habilitando Operação Confiável
O WEBS-GP-3000 combina versatilidade e desempenho em um design robusto para computação GPU definitiva.
O WEBS-GP-3000 passou por uma série de testes rigorosos de garantia de qualidade e padrões industriais, incluindo o padrão militar MIL-STD-810G, E-mark para aplicações em veículos e EN50155 (apenas EN 50121-3-2) para ambientes de material circulante.
Ele pode resistir a extremos de temperatura quente e fria, choque e vibração, e alta radiação eletromagnética.
Especificações Técnicas de Hardware |
||
| Nome do Modelo | WEBS-GP-3000 | |
|
Sistema
|
Processador | • CPU Intel Coffee Lake-R Série S de 9ª geração: – Intel® Xeon® E-2278GE 8 núcleos até 4,7 GHz, TDP 80W – Intel® Xeon® E-2278GEL 8 núcleos até 3,9 GHz, TDP 35W – Intel® Core™ i7-9700E 8 núcleos até 4,4 GHz, TDP 65W – Intel® Core™ i5-9500E 6 núcleos até 4,2 GHz, TDP 65W – Intel® Core™ i3-9100E 4 núcleos até 3,7 GHz, TDP 65W – Intel® Core™ i7-9700TE 8 núcleos até 3,8 GHz, TDP 35W – Intel® Core™ i5-9500TE 6 núcleos Até 3,6 GHz, TDP 35W – Intel® Core™ i3-9100TE 4 núcleos até 3,2 GHz, TDP 35W • CPU Intel Coffee Lake Série S de 8ª geração: – Intel® Xeon® E-2176G 6 núcleos até 4,7 GHz, TDP 80W – Intel® Xeon® E-2124G 4 núcleos até 4,5 GHz, TDP 71W – Intel® Core™ i7-8700 6 núcleos até 4,6 GHz, TDP 65W – Intel® Core™ i5-8500 6 núcleos, até 4,1 GHz, TDP 65W – Intel® Core™ i3-8100 4 núcleos, 3,6 GHz, TDP 65W – Intel® Core™ i7-8700T 6 núcleos até 4,0 GHz, TDP 35W – Intel® Core™ i5-8500T 6 núcleos até 3,5 GHz, TDP 35W – Intel® Core™ i3-8100T 4 núcleos a 3,1 GHz, TDP 35W – Intel® Pentium® G5400 2 núcleos a 3,7 GHz, TDP 58W – Intel® Pentium® G5400T 2 núcleos a 3,1 GHz, TDP 35W – Intel® Celeron® G4900 2 núcleos 3,1 GHz, TDP 54W – Intel® Celeron® G4900T 2 núcleos 2,9 GHz, TDP 35W |
| Chipset | Intel C246 | |
| Memória | 2x soquetes SO-DIMM DDR4 2666/2400 MHz * Xeon/i7/i5: Até DDR4 2666MHz * i3/Pentium/Celeron: Até DDR4 2400MHz Suporta tipos ECC / não ECC até 64GB |
|
| Gráficos | • Gráficos Intel® UHD integrados (Xeon/i7/i5/i3: UHD 630; Pentium/Celeron: UHD 610) • Suporta ecrã triplo independente (VGA/DisplayPort/HDMI) |
|
| Áudio | Realtek® ALC888, áudio de alta definição | |
| BIOS | AMI BIOS | |
|
I/O Interface
|
HDMI | 1x Conector HDMI (4096 x 2160 @ 30Hz) |
| DP | 1x Conector DisplayPort (4096 x 2304 @ 60Hz, de acordo com as especificações da CPU) * Resolução máxima verificada: 3840×2160 |
|
| VGA | 1x Conector VGA (1920 x 1200 @30Hz ) | |
| LAN | 5x GbE LAN, RJ45 – GbE1: Intel® I219-LM – GbE2: Intel® I210 – GbE3: Intel® I210 – GbE4: Intel® I210 – GbE5: Intel® I210 |
|
| Portal Serial | 2x RS-232/422/485 com controle de fluxo automático (suporta 5V/12V), DB9 | |
| USB | 2x 10Gbps USB 3.2 Gen2, Tipo A 4x 5Gbps USB 3.2 Gen1, Tipo A |
|
| Saída de linha | 1x Saída de linha, jack de fone de 3,5 mm | |
| Entrada de microfone | 1x Entrada de microfone, Jack de fone 3.5mm | |
| Botão de Ligar | 1x Botão de ligar/desligar ATX | |
| Ligação/desligamento remoto | 1x Ligação/desligamento remoto, bloco de terminais de 2 pinos | |
| Reinicialização Remota | 1x Reinicialização remota, bloco de terminais de 2 pinos | |
| AT/ATX Switch | 1x Interruptor de modo AT/ATX | |
| Botão de reinicialização | 1x Botão de reinicialização | |
| Clear CMOS Switch | 1x Interruptor Clear CMOS | |
|
Armazenamento
|
SSD/HDD | 4 compartimentos SATA HDD/SSD de 2,5″ com acesso frontal (SATA 3.0), Suporta até 15 mm de altura |
| M.2 | 1x soquete M.2 Key M 2280, suporta SSD PCIe x4 NVMe ou SSD SATA (Gen3) | |
| RAID | Suporta RAID 0 / 1 / 5 / 10 | |
|
Expansão
|
PCIe | Caixa de expansão de GPU opcional – 1 x PCIe x 4 + 1 x PCIe x 16 – 2 x PCIe x 16 (8 pistas) + 1 x PCIe x 1 + 1 x PCIe x 4 |
| Mini PCI Express | 2x Soquete Mini-PCIe de tamanho normal | |
| M.2 | 1x M.2 Key E 2230 Socket, suporta o módulo Intel CNVi 1x Chave M.2 M 2280, suporta SSD NVMe/SATA |
|
| Fixador universal | 1x Suporte universal | |
| Soquete SIM | 2x Soquete SIM | |
| Furos de antena | 7x furos para antena | |
|
Tecnologia Modular
|
Interface CMI | 1x Interface CMI (E/S múltiplas combinadas) de alta velocidade 1x Interface CMI (E/S múltipla combinada) de baixa velocidade |
| Módulo CMI | Módulos opcionais: – 4x GbE LAN, RJ45 – 4x GbE LAN, M12 A-Coded – 2x 10GbE LAN, RJ45 – 2x RS-232/422/485 com controle de fluxo automático (suporta 5V/12V), DB9 – 16x DIO ótico isolado (8DI, 8DO), 2x bloco de terminais de 10 pinos |
|
| Interface CFM | 1x Interface IGN do CFM (Módulo de Controle da Função) 1x CFM (Módulo de Controle da Função) Interface PoE |
|
| Módulo CFM | Módulo opcional – 1x Módulo de deteção de ignição de energia com gestão de tempo de atraso e 12V/24V selecionável – 1x Módulo de função PoE Suporta até 4x PoE+ com porta individual de 25,5W |
|
| Módulo MEC | Módulos opcionais: – 2x 5Gbps USB 3.2 Gen1, Tipo A – 2x GbE LAN, RJ45 |
|
|
Outros
|
Ventoinha | 2x Kits de ventoinhas (fluxo de ar isolado da eletrônica) |
| Reinicialização instantânea | Suporta a tecnologia de reinicialização instantânea de 0,2 segundos | |
| Super Cap | SuperCap integrado para funcionamento sem manutenção da bateria CMOS | |
| Temporizador de vigilância | Programável por software Suporta 256 níveis Reinicialização do sistema | |
|
Requisitos de Alimentação
|
Tipo de alimentação | AT/ATX |
| Tensão de entrada de alimentação | 9-48 VDC, Fonte de alimentação única | |
| Alimentação Total Budget | 720W (com GEB-3601-R10) | |
| Conector | 2x Bloco de terminais de 3 pinos, o limite de corrente de cada bloco de terminais é de 15A – A ligação de alimentação dupla deve ser utilizada ao mesmo tempo devido à limitação de corrente de 15A em cada conetor de alimentação. |
|
| Fornecimento de alimentação | Fonte de alimentação opcional AC/DC ou DC/DC 24V 480W Fonte de alimentação opcional AC/DC ou DC/DC 24V 1000W |
|
|
Físico
|
Dimensão ( L x C x A ) | 105 x 195 x 370 mm |
| Peso | 8kg | |
| Construção mecânica | Alumínio extrudido com metal resistente | |
| Montagem | Montagem na parede / Montagem em mesa / Montagem em rack de 19″ / Montagem voltada para cima | |
| Design monobloco | Sim | |
| Design Jumper-less | Sim | |
|
Proteção
|
Proteção de entrada de alimentação inversa | Sim |
| Proteção contra sobretensão | • Gama de proteção: 51~58V • Tipo de proteção: desligar a tensão de funcionamento, voltar a ligar no nível predefinido para recuperar |
|
| Proteção contra sobrecorrente | 30A | |
| Proteção contra ESD | +/–8kV(Air), +/–4kV(Contato) | |
| Sobrecarga | 2 kV | |
|
Sistema Operacional
|
Windows | Windows® 10 |
| Linux | Suporte por projeto | |
|
Ambiente de Funcionamento
|
Temperatura de funcionamento | CPU DE 35W: -40°C a 70°C CPU DE 65W: -40°C a 60°C CPU DE 80W: -40°C a 50°C * Com periféricos de temperatura alargada; Ambiente com fluxo de ar * De acordo com IEC60068-2-1, IEC60068-2-2, IEC60068-2-14 * 100% CPU e sem estrangulamento térmico |
| Temperatura de armazenamento | -40°C to 85°C | |
| Humidade relativa | 95% RH @ 70°C (Sem condensação) | |
| Choque | MIL-STD-810G | |
| Vibração | MIL-STD-810G | |
| EMC | CE, UKCA, FCC, ICES-003 Classe A, EN50121-3-2 (ferroviário), marca E | |
| Segurança | LVD IEC/EN 62368-1 | |
| MTBF | 441,283 hr | |
| Proteção contra incêndios | EN 45545-2 | |
Informações do Pedido |
|
| Modelos Disponíveis | |
| Nº do Modelo | Descrição do Produto |
| GP-3000-R10 | Computador com GPU Intel® Xeon®/Core™ de 9ª/8ª geração, suporta expansão de GPU dupla de comprimento total até 500W |
| Verificaçõe do Pacote | |
| √ Suporte para montagem na parede | √ Kit de pés de borracha x 1 |
| √ Kit de montagem em desktop x 1 | √ Conector do bloco de terminais de alimentação x 2 |
| √ Kit de dissipador de calor e almofada térmica da CPU | √ Conector de bloco de terminais de função remota x 2 |
| √ Pacote de parafusos x4 | |
| Box de expansão de GPU opcional | |
| Nº do Modelo | Descrição |
| GEB-3301-R10 | Caixa de expansão de GPU com 1 slot PCIex16 e 1 slot PCIe x4 para a série WEBS-GP-3000 |
| GEB-3601-R10 | Caixa de expansão de GPU com 2x PCIe x 16 (sinal PCIe x 8), 1x PCIe x 4 e 1 x PCIe x 1 Slots para a série WEBS-GP-3000 |
| Acessórios opcionais – Módulo I/O | |
| Nº do Modelo | Descrição |
| CMI-LAN01-R12/UB1412 | Módulo CMI com 4x Intel I210 GbE LAN, porta RJ45 / 1x Suporte universal com 4x recorte RJ45 para a série GP-3000 |
| CMI-M12LAN01-R12/UB1410 | Módulo CMI com conetor M12 A-Coded, 4x Intel I210 GbE LAN / 1x Suporte universal com 4x recorte M12 para a série GP-3000 |
| CMI-XM12LAN01-R10/UB1410 | Módulo CMI com conector M12 X-Coded, 4 portas LAN Intel I210 GbE / Suporte universal com 4x recorte M12 para a série GP-3000 |
| CMI-10GLAN02-R10/UB1428 | Módulo CMI com 2x Intel X550 10GbE LAN, porta RJ45 / 1x Suporte universal com 2x recorte RJ45 para a série GP-3000 |
| CMI-COM04-R10/UB1403 | Módulo CMI com 2x portas RS232/422/485 (Suporte 5V/12V) / 1x Suporte universal com 2x recorte DB9 para a série GP-3000 |
| CMI-DIO04-R11/UB1418 | Módulo CMI com 16DIO (8in 8out) / 1x Suporte universal com recorte DIO para a série GP-3000 |
| MEC-USB-M102-30/UB1414 | Módulo Mini-PCIe com 2x portas USB 3.2 Gen1, 1x cabo de 30cm / 1 x suporte universal com 2x recorte USB para a série GP-3000 |
| Acessórios opcionais – Módulo de função | |
| Nº do Modelo | Descrição |
| CFM-PoE07-R10 | Módulo CFM com função PoE, porta individual 25,5W (Ativar a função PoE para CMI-LAN01-R12, CMI-M12LAN01-R12, CMI-XM12LAN01-R10) |
| CFM-PoE01 | Módulo CFM com função PoE, porta individual 25,5W (Ativar a função PoE para LAN 2 a LAN 5 incorporadas) |
| CFM-IGN03-R10 | Módulo CFM com função de sensor de ignição eléctrica, 12V/24V selecionável |
| Kit de montagem opcional | |
| Nº do Modelo | Descrição |
| RM01-R10 | Kit de montagem em rack de 19″ para GP-3000 |
| RM02-R10 | Kit de montagem em rack de 19″ para a série GP-3000/GEB-33 |
| RM03-R10 | Kit de montagem em rack de 19″ para a série GP-3000/GEB-36 |
| Fonte de alimentação opcional / corda de alimentação / cabo de alimentação | |
| Nº do Modelo | Descrição |
| SDR-480-24 | Fonte de alimentação em trilho DIN 480W 24V, SDR-480-24 |
| HEP-1000-24 | Fonte de alimentação 1000W 24V, HEP-1000-24 |
| US Power Cord | Cabo de alimentação americano de 1,8 m, extremidade estanhada e descarnada com tubo |
| EU Power Cord | Cabo de alimentação da UE de 1,8 m, extremidade estanhada e descarnada com tubo |
| Power Cable | Cabo de alimentação de 1M com ficha de bloco de terminais de 3 pinos, extremidade estanhada e decapada com tubo |
| Tipo de PC Industrial | Alta Perfomance |
|---|
